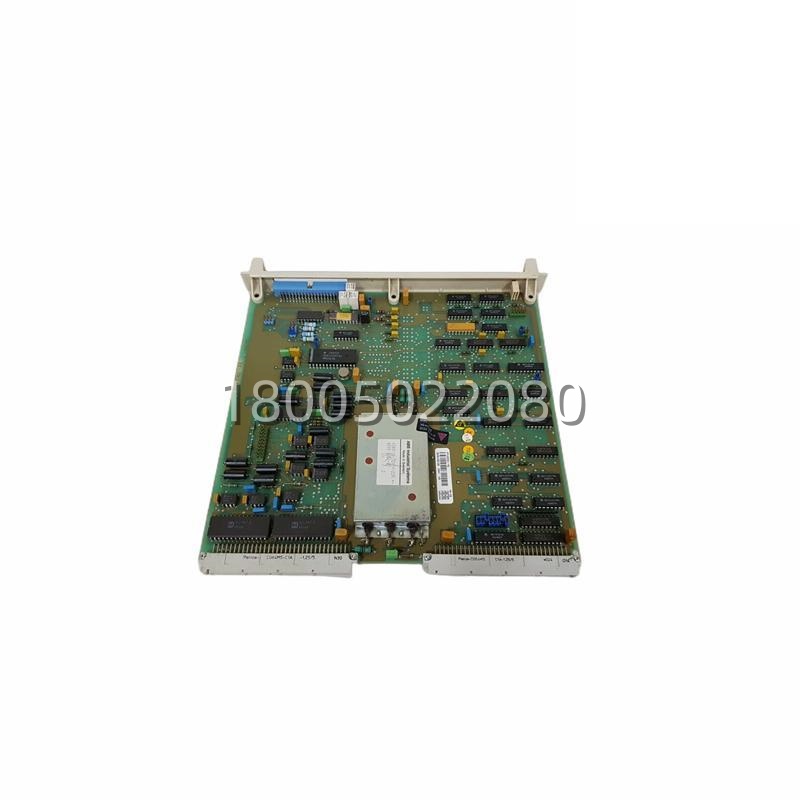

产品核心摘要
- 型号：DSAI 155（写法变体：DSAI155 / DSAI-155）
- 产品ID / 标识：57120001-HZ（ABB S100 I/O 零件编号体系，不是3BSE S800 I/O格式）
- 品牌：ABB（瑞典）
- 系列：S100 I/O → 归属 Advant Master / Advant OCS / AC 410·450 控制器架构（rack-based I/O）
- 核心功能：采集现场热电偶微电压信号（µV级），板级/系统级完成冷端补偿（CJC）与线性化，通过S100 I/O背板总线把温度数据送给控制站——省掉外部补偿盒和温度变送器
- 产品类型：热电偶输入板（Thermocouple / mV Analog Input Board）——插S100机架，配端子连接单元（DSTA…）完成现场接线，不是独立导轨模块、不是通用AI卡
- 关键规格：14通道（典型为差分对输入结构）| TC型：J/K/T/E/R/S/B等 | 内置CJC | 板载诊断（断线/超量程）| 机架插槽安装 | 大面积PCB（约324×234mm级）
- ⚠️ 已停产 / 仅备件市场流通：属遗产体系，市场货源 = NOS余料 / 拆机测试良品；必须核对实物标签 + 所配DSTA端子单元型号，否则会出现”板对得上、端子单元版本不对、屏蔽/补偿导线接法不一致”的典型翻车
⚠️ 先把网上的”万能AI模块”幻觉清掉：搜 DSAI155 会被扔一脸互相抄出来的参数——”32通道4-20mA””RS-485输出””支持DeviceNet/Profinet””IP67″”±0.05%FS 0–10V万能板”。这些全是备件商模板噪音。DSAI 155 的定位很窄也很硬核：它是S100机架里的14路热电偶/mV输入板，吃的是TC线的µV信号，靠冷端补偿算温度，靠DSTA端子单元接现场补偿导线/屏蔽。
关键技术规格
| 参数项 | 规格说明（诚实标注：S100 I/O板卡的精确A/D位数/增益误差要以原厂手册表为准；下为架构级可核对项） |
|---|---|
| 板卡标识 | DSAI 155 / DSAI155 |
| 产品ID | 57120001-HZ（ I/O零件编号体系） |
| 产品定位 | I/O — 热电偶 / 微电压模拟量输入板（Temperature / mV AI） |
| 所属系统 | ABB Advant Master / Advant OCS — I/O rack，用于 AC 410 / AC 450 系控制器（ sub-rack架构） |
| 通道 | 14路（典型为差分输入对，每路需TC+ / TC- 两根信号线 + 公共冷端/屏蔽处理；非单端共地结构） |
| 输入信号类型 | 热电偶（J/K/T/E/R/S/B…） 及等效 mV 范围（µV级信号调理）；具体可启用类型取决于系统软件的TC表与冷端补偿实现 |
| 冷端补偿（CJC） | 内置冷端传感器（在端子单元/板卡区域构成冷端测量点）——补偿导线必须接法正确，否则”内置CJC”反而会把误差做大 |
| 线性化 | 由系统/板级实现热电偶非线性校正 → 最终以工程单位（°C/°F）进入过程数据库（这才是它存在的意义：省掉外挂温度变送器） |
| 诊断 | 典型：通道级断线（open TC）/ 超量程检测 ＋ 板卡状态 LED（Power/Run/Fault类） |
| 电气隔离 | 通道↔背板系统侧经机架电源分区与光耦隔离设计；不是每通道独立2kV级隔离的modern AI模块概念 |
| 接线方式 | 不靠板卡本体拧线——现场补偿导线进 DSTA连接/端子单元（如 DSTA N012/N013类或其等价物），再通过内部排线/定位销接到DSAI155的金手指 |
| 供电 | 背板取电（机架辅助电源，非外接24V端子块给现场供电） |
| 安装 | I/O 机架插槽：导槽 + 面板固定螺钉/定位销；非DIN导轨独装、非S800 86/45mm窄体 |
| 物理尺寸（参考） | PCB级约 324 mm × 234 mm × 9–22 mm（大面积欧卡式板；以实物厚度含元件为准） |
| 重量（参考） | ≈ 0.4–0.6 kg（裸板；含面板件略高） |
| 工作温度 | 柜内：0 … +55 °C（保守） |
| 湿度 | 5 %–95 % RH，非凝露 |
| 防护 | IP20（依赖柜体封闭） |
| ⚡ 替换核验关键（必做） | ①旧板正面标签清晰照（DSAI 155 + 57120001-HZ + 任何手写字迹/条码/rev） ②DSTA端子单元侧面标签型号（这是决定补偿导线接法/屏蔽接地的关键） ③补偿导线的延伸线型必须与热电偶分度号一致（K→KX，J→JX…），且正负不能反 |
产品深度介绍
DSAI 155（57120001-HZ） 在 I/O 里干的是一件很”老派但对高温过程很划算”的活：直接把热电偶两根线（或补偿导线）引进系统，靠板卡区域的冷端温度测量 + 系统软件查表线性化，算出温度值送进 Advant Master 的过程数据库。它的核心价值很明显——省掉一堆 4–20mA温度变送器、省掉变送器供电回路、省掉AI卡侧的额外量程校核；但代价是把”测温误差的第一责任”从变送器厂商转到了你们的补偿导线材质、屏蔽走线、冷端区域温度均匀性、端子单元接法上。
现场换这块板最常见的三个坑：
- 补偿导线接成铜线 / 用普通两芯代替：µV信号一旦混入异种金属的寄生结点，温度读数会飘得很漂亮、还很稳定——然后工艺说”炉温不准”。
- 屏蔽层两端都接PE形成地环路： TC板对共模非常敏感，屏蔽应严格按原柜图纸的单点接地/等电位方式处理，别凭感觉”两头拧紧更牢靠”。
- 只换板不核对DSTA端子单元版本：DSAI155本体是裸PCB插背板，真正管现场线的是 DSTA 端子单元——端子单元型号不对或内部跳线/绝缘垫片年代不同，装上去可能看着接触不良、甚至CJC基准偏掉。
