产品核心摘要

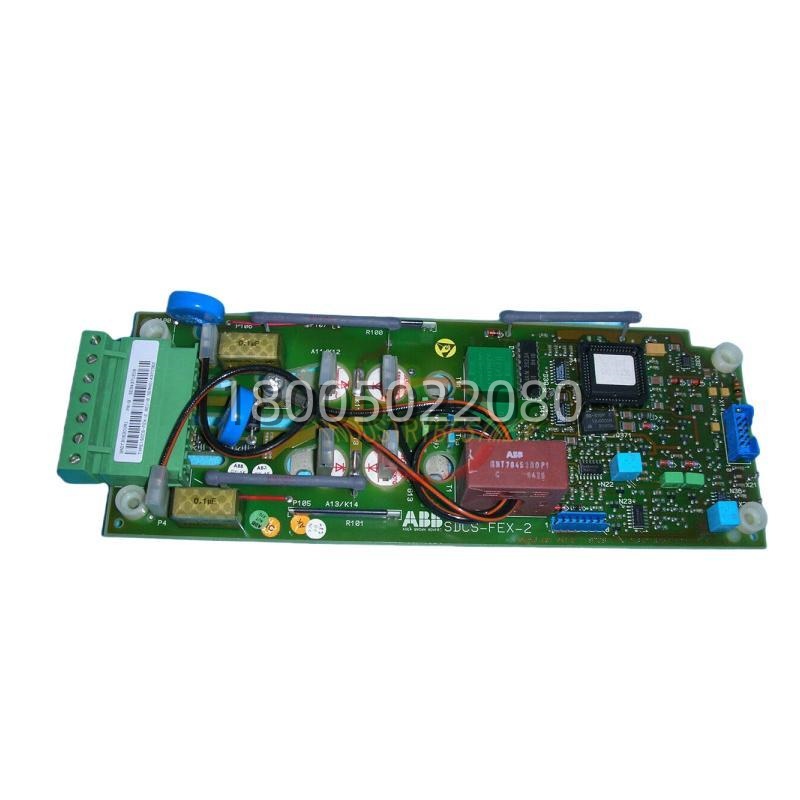

- 型号: ABB SDCS-FEX-32B
- 常见关联料号（标签印刷）: 3ADT220090R0037 / 3ADT312400R1002（不同生产批次/修订，以实物白色标签条码行为准）
- 品牌: ABB（瑞典，Drive / Motion 产品线）
- 系列: DCS500 / DCS500B 直流传动系统 — SDCS 板级架构（与控制板 SDCS-CON-2/CON-3 协同）
- 成色: 渠道周转件 / New Surplus（全新未装机）或 测试良品拆机件 —— 非翻新冒充，每件核对白色标签条码 + PCB丝印版本号 + 连接器/功率器件外观拍照留档
- 核心功能: FEX = Field EXciter（励磁控制单元板）——为直流电机励磁绕组提供闭环可控的励磁电流/电压，实现磁通调节、调速与磁场削弱高速段；不是电枢主功率整流板
- 产品类型: 励磁控制/驱动板卡（柜内插卡式安装，走内部背板/排线连接 SDCS-CON-x 控制板）
- 关键规格（框架级）: 励磁电压可达 ≈ 500 VDC级 ｜ 中等励磁电流档（FEX-32B 定位约 20–32A 励磁级，具体上限由你柜内功率段/励磁变压器/外置励磁配置决定）｜ 控制板光纤/内部总线通信 ｜ IP20 柜内
⚠️ SDCS-FEX-32B 属 DCS500 时代遗留备件件（Obsolete Spare 范畴），ABB 原厂新单交期极长或已停供。我们供应的是可运行渠道周转板，面向钢厂、纸厂、矿山提升、起重等仍跑 DCS500 设备的保运替换和延寿场景。
关键技术规格
| 参数项 | 规格值 / 说明 |
|---|---|
| 板名/缩写含义 | FEX = Field EXciter（励磁板），32B = 32A级励磁输出档，B修订 |
| 所属整机 | ABB DCS500 / DCS500B 直流传动柜（晶闸管功率转换器，电枢侧 Armature + 励磁侧 Field） |
| 在柜内角色 | 励磁侧控制 + 驱动功率级：接收 SDCS-CON-2/CON-3 的控制指令 → 驱动励磁桥/励磁回路 → 闭环稳流 |
| 安装形式 | 插卡式，固定在 DCS500 柜内的 SDCS 板架/导轨上，通过内部排线/背板连接器与 CON 控制板互联；非独立 DIN 导轨模块 |
| 板载供电来源 | 由传动柜内部的 辅助电源框架 / 背板总线提供逻辑侧 24V DC（板级低压）；励磁功率侧来自励磁变压器/励磁供电分支 |
| 励磁输出能力（框架） | 励磁电压可达 ≈ 500 VDC 级；FEX-32B 档定位约 20–32A 连续励磁电流（⚡ 实际允许值以你柜型铭牌 + 励磁变压器容量 + 参数 P501/P502 励磁限幅设定为准） |
| 与主功率区分 | FEX 不替代电枢整流桥；电枢侧走独立的晶闸管功率桥 + 快熔 + 电抗器 + CON 控制板；FEX 只管磁场绕组 |
| 状态指示 | 板面通常有 LED 组（电源 / 故障 / 励磁激活等，依修订不同位置略有差异）——换板后先对 LED 做二次判读 |
| 典型兼容替代关系 | FEX-32B 可作为 FEX-32A / FEX-2A 时代的升级/替代方向（同安装位置），但不同修订批次间仍需核对连接器朝向、风扇插头、功率器件型号和固件参数 |
| 保护功能（系统级） | 失磁检测（minimum field current trip）· 励磁过流/过压 · 散热风流感测（柜内）· 与控制板联动封锁脉冲 |
| 工作温度（柜内参考） | ≈ -10 … +55 °C（取决于柜内风道与负载率；板级元器件工业级） |
| 尺寸（板级，参考） | 约 200–210 mm × 105–130 mm × 30–40 mm（因散热器/连接器配置略有浮动，以实物为准） |
| 认证/合规 | 以出厂期适用的 CE 标识为准；按工业传动柜内件流通，不做新项目型式认证担保 |
