关键技术规格 | Key Technical Specifications
📌 DCS501B 是 4象限可逆 款；如果你现场其实是单向拖动的负载（风机、水泵类不回馈的），同系列还有 DCS502B（2象限不可逆）——别买错角色。
| 参数项 | 规格 / 说明 |
|---|---|
| 品牌 / 型号 | ABB DCS501B 0100-41，订单配置 2100000（完整铭牌以此为准） |
| 模块定位 | DCS500B 系列 可逆直流传动模块（4Q Regenerative DC Drive）——晶闸管全控整流桥，支持电机电动+制动回馈 |
| 输入侧 | 3相 400V｜50/60Hz｜适配工业电网 ±10% 级波动 |
| 输出侧 | 额定 82A 级（DC 输出给电机电枢）｜配合内置励磁回路驱动他励直流电机 |
| 四象限能力 | ✅ 4Q 可逆——正转电动/反转电动/正转制动/反转制动均可，适合轧机、卷取、下放类负载 |
| 控制方式 | 全数字控制，支持速度闭环 / 转矩闭环 / 电流闭环；参数通过控制盘（如 CDP 系列）或 DriveWindow 软件配置 |
| 通信接口 | 标配 Modbus RTU（RS485/RS232 视 2100000 配置内是否带通讯卡而定——下单前必须核原柜实际通讯卡型号） |
| 励磁 | 内置励磁回路（DCS501B 单传动模块级），具体励磁电流上限以 0100-41 档位手册为准 |
| 冷却方式 | 柜内风冷（模块级靠柜体风扇或独立风道，取决于整套柜的配置） |
| 防护等级 | IP20（模块本体，装在封闭电控柜内；户外/高湿场景需柜体级 IP54 外壳另行配套） |
| 典型应用 | 轧钢机、造纸传动、复卷机、起重提升、试验台、矿山卷扬等对可逆/转矩双向有要求的直流电机负载 |
| 替代关系 | DCS500B 已被 DCS800 系列替代（DCS800 支持 IEC 61131 可编程 + 多协议）——若你是要”整机更新”而非”同型号备件延续”，可聊迁移方案 |
| 供货现实 | ✅ Legacy：原厂走 Service 渠道 / 以旧换新；市面靠项目盈余 + 拆机良品；价格差核心是晶闸管健康度 + 参数备份能否迁移 |
产品深度介绍 | Product Introduction

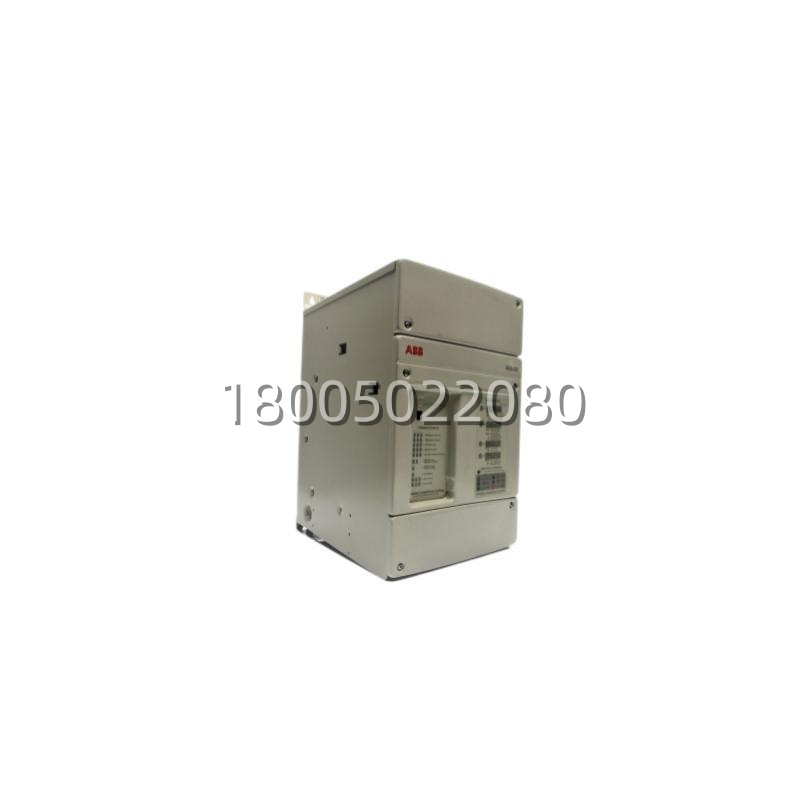

ABB DCS501B 0100-41（2100000） 是 DCS500B 家族里 400V/82A 这一档的可逆直流传动模块——”501B”的 5 代表 400V 级、”01B”代表可逆 4 象限、”0100-41″是这个电压下的 82A 功率档。它的活儿跟 ACS 变频器不一样：晶闸管整流输出给直流电机电枢，内置励磁回路给他励绕组供电，整块模块跑的是”速度/转矩/电流”三级闭环，能正反转也能制动回馈，所以轧机、卷取、起重这类”既要拖又要刹”的负载才用它。
采购侧真正的雷区在型号碎片认错。你这条 DCS501B 0100-41-2100000里，0100-41是功率档（82A），2100000是 ABB 内部订单配置码——同样叫 DCS501B 0100-41，如果别人柜子里的 -2100000换成 -3100000或别的，可能差了一块 Profibus 卡或制动单元，盲替上去通讯上不来或者制动缺功能。所以这块件的标准流程是：拍原柜铭牌完整照片（要能看到 0100-41 和后面那一串 7 位数字）＋ 现有通讯卡/控制盘型号——这两样对上，发的件才不会”插上灯亮但跑不起来”。
另外顺一句：DCS500B 全系已被 DCS800 替代。如果你这次是整机要淘汰更新而不是单模块备件延续，方向其实应该聊 DCS800 迁移（IEC 61131 可编程 + 多协议，维护成本低很多）；如果只是停机窗口换模块保产，那就按 legacy 备件走，重点盯晶闸管老化测试和 DriveWindow 参数备份能不能迁过去。
