产品核心摘要 | Product Core Brief

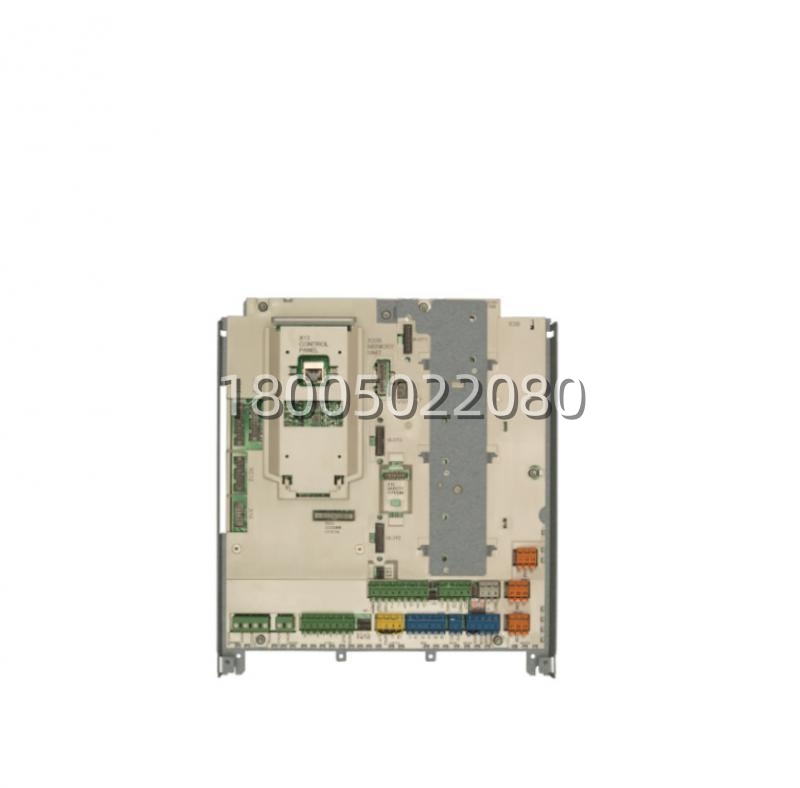

- 型号: SDCS-CON-H01（关联物料号：3ADT220166R0002）
- 品牌: ABB（瑞典/芬兰产线）
- 系列: ABB DCS800 直流传动系统（DCS800-S 整流器 / DCS800-A 柜装方案）
- 核心功能: DCS800传动柜的主控制电子单元——执行速度/转矩/电流控制调度，管理参数与自诊断，桥接操作面板+现场总线通讯
- 成色: 已停产，市场流通以 New Surplus（全新未用库存）/ 测试良品 为主，逐件确认
- 产品类型: 控制器板 / 电子控制单元 (Electronic Unit / Control Board)
- 关键规格: 24V DC 控制电 | DDCS光纤/背部总线 | 支持Modbus RTU | 配操作面板接口 | 传动级诊断LED
关键技术规格 | Key Technical Specifications
⚠️ 只列交叉一致、不会坑人的项。下面凡标 ※ 的，必须让买家提供实物铭牌/柜型铭牌才能锁死。
| 参数 | 说明 | 来源依据 |
|---|---|---|
| ABB物料号 | 3ADT220166R0002 | 铭牌锁定项 |
| 板型标识 | SDCS-CON-H01（SDCS-CON-2 控制板家族） | DCS800体系 |
| 系统归属 | DCS800 直流传动（电枢整流器 / 励磁单元） | ABB传动产品树 |
| 供电 | 传动内部控制电 24 V DC（由传动内部电源/外部24V控制电源提供） | 控制电层，非功率电 |
| 通讯/总线 | • 背部总线 → 功率单元（DDCS 光纤链路层） • Modbus RTU（RS-485/串行） • 可选总线适配器插槽（依配置：Profibus DP / DeviceNet / CANopen / Ethernet类，以实际插卡为准） |
标准架构 |
| 面板接口 | 操作面板连接口（AMI?? / 面板排线）——现场最常见的”面板不亮=板子挂了”的排查点 | 前面板诊断链路 |
| 诊断指示 | 板载/面板侧 LED：运行、故障、通讯状态（具体灯序以该硬件Rev的手册为准） | 现场初判 |
| 安装形式 | 传动柜内专用插槽/导轨位安装（非热插拔——换板流程：停机→断控制电→拆旧→装新→下载/恢复参数） | 安全规范 |
| 配套层 | 与 SDCS 系列功率接口板/触发板（如 SDCS-FET、SDCS-IOB 等）协同工作，单块CON板不独立运行 | 机架架构 |
| 工作温度 | 柜内 约 0 … +55°C 级（以实际柜内微环境为准） | 传动柜工况 |
| 固件/参数 | 控制参数存板载非易失存储；换板必须考虑固件版本匹配 + 参数下载/恢复 | ⚡ 最容易出事的点 |
| 替代状态 | → DCS880 为换代路径；ABB对备件走服务渠道/LTB窗口 | 新项目不应再以为首选 |
