关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明（多个渠道数据存在分歧，以实物为准） |
|---|---|
| 完整型号 / 订货号 | DSAI130D / 3BSE003127R1（较常见） |
| 备选订货号 | 3BSE018292R2（部分渠道，可能对应不同版本） |
| 系统兼容性 | ABB Advant OCS / S100 I/O / 800xA / Symphony Plus |
| 通道数 | 16路差分输入（部分渠道误写为8路） |
| 信号类型 | ±10V DC、±10mA DC（部分资料提及4-20mA/0-10V） |
| 分辨率 | 12位（部分资料称16位，可能为版本差异） |
| 转换精度 | ±0.03% FS |
| 转换时间 | 20 ms |
| 滤波设置 | 4档截止频率：10Hz、30Hz、100Hz、300Hz |
| 安装方式 | Advant OCS / S100 I/O 机架插槽安装 |
| 外形尺寸（参考） | 约 365 × 261 × 20 mm |
| 重量（参考） | ≈0.47–0.52 kg |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20（柜内安装） |
| 状态 | 已停产（Discontinued） |
产品深度介绍 | Product Introduction

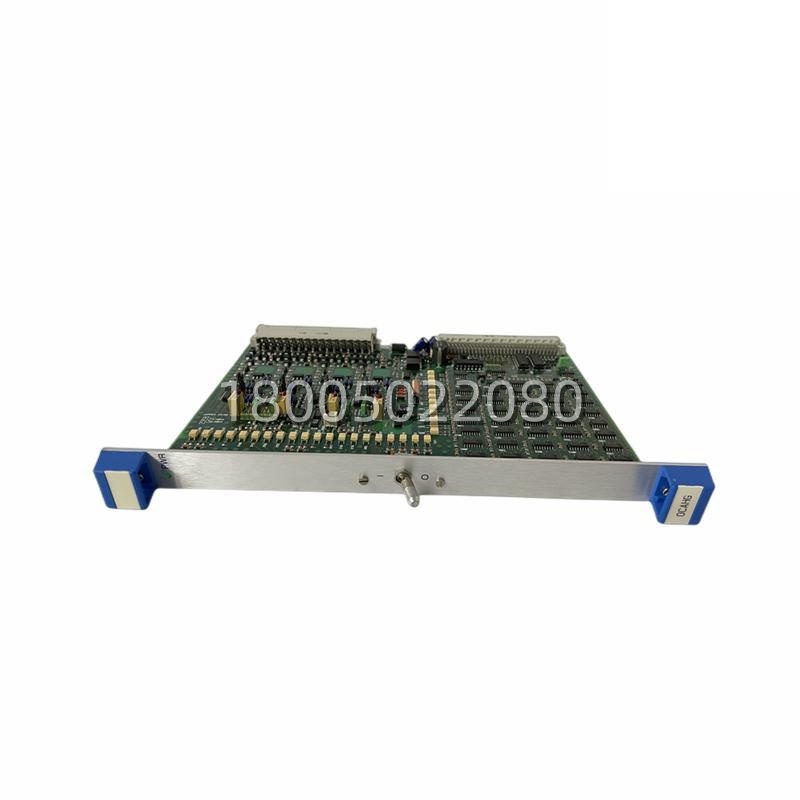

ABB DSAI130D（订货号 3BSE003127R1） 是 Advant OCS 和 S100 I/O 系统里的一块模拟量输入板。它的任务很简单：把现场变送器送过来的模拟信号（±10V 或 ±10mA）转成 DCS 能认的数字量，供控制器做逻辑运算和画面显示。在电力、石化、冶金的老系统里，像温度、压力、流量这些关键工艺参数的采集，不少是靠这块板子来完成的。
但它有一个比较麻烦的地方——网上信息非常混乱。 采购前需要注意几个差异点：
- 通道数对不上。 绝大部分供应商信息和技术页面都写 16路差分输入，但也有部分渠道写 8 路。同一块板子不可能既 8 路又 16 路——差异的原因，要么是统计口径不同（比如单端/差分计数方式不同），要么是不同的硬件版本或系统配置。
- 分辨率也对不上。 多数渠道写明 12位，但也有部分页面说是 16 位。这两个分辨率的 A/D 芯片完全不同，不太可能是同一块板——很可能有些渠道把 DSAI130D 和其他型号（如 DSAI130A）的规格混在一起写了。
- 订货号有两个版本。 市面上能看到的 DSAI130D 至少对应两种订货号：3BSE003127R1 是较为常见的版本，标签常写 DSAI 130D；另一个是 3BSE018292R2，部分渠道归到 Symphony Plus 系统下。这两个订货号是否完全等同，还是对应不同硬件批次或系统版本，需要以现场板卡实物上的标注为准。
