| 完整型号 / 件号 |

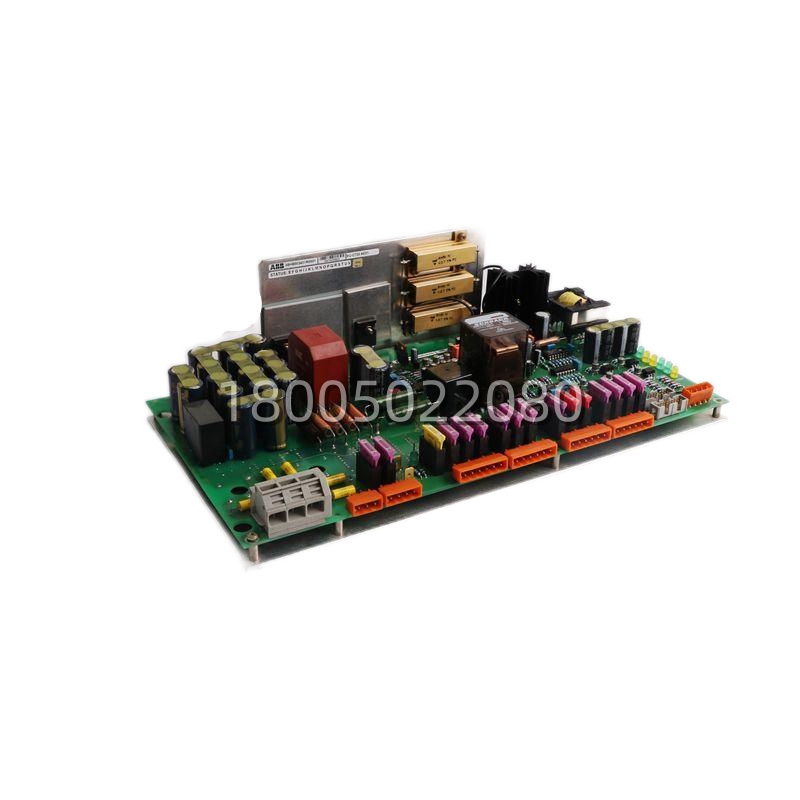

DSAI130A · 3BSE018292R1（”A”后缀 = HART 版；非 A = DSAI130 无 HART） |
| 架构定位 |
S100 I/O 子模件 → 插在 DSTC140 主端子单元上 → DSTC140 装入 DRA 机架 → 背板连 Advant Controller 410/450/460 或 AC400 类 |
| 通道配置 |
16 通道差分（可组态为 8 差分 + 8 单端混合模式） |
| 输入信号（软件可配） |
电压：±10V / ±5V / ±2.5V / ±1.25V；电流：±20mA / ±10mA / ±5mA / 4–20mA（电流输入经 250Ω 分流） |
| 输入阻抗 |
电压模式 ≥ 1 MΩ；电流模式 250Ω（板载分流） |
| 共模电压（CMV） |
适用 CMV ≤ 50V 的控制器；若 CMV >50V 需改用 DSAI130 57120001-P 变体 |
| 分辨率 |
资料冲突：ABB 官方 S100 清单未标位数，reseller 页有 12 位+符号（13bit） 与 16 位 两说 → 以原厂手册为准，现场验收按 12+sign 保守估算 |
| 精度 |
±0.025% FS（25°C 典型值） |
| 采样 / 更新 |
单通道约 10 ms 级；总循环 ≤100 Hz/通道；更新速率资料有 250 ms/通道 与 1000 Hz 两种表述（前者是 S100 总线扫描周期口径，后者是 A/D 吞吐口径） |
| CMRR |
>100 dB @ 50/60 Hz |
| 隔离 |
通道↔通道 / 通道↔背板 500 Vrms（资料亦有 2500V 写法，2500V 可能是通道-地而非通道-通道，以手册为准） |
| HART 支持（A 版独有） |
✅ HART 5/6/7 透传，多点轮询，智能仪表诊断可经 S100 总线送控制器；回路需 ≥250Ω（含 250Ω 分流+线缆） |
| 断线检测 |
4–20mA 通道可设 burnout 检测（典型 20.5mA 阈值） |
| 供电 |
背板供 24V DC（DSTC140 转）；子模件本体功耗 ≤5W |
| 尺寸 / 重量 |
324 × 225 × 22.5 mm（长×宽×深，板卡式）；净重 ≈0.29–0.32 kg |
| 安装 / 热插拔 |
插 DSTC140 → 装 DRA 机架； |
| 环境 |
工作 0 … +60 °C／储存 -40 … +85 °C；IP20（柜内） |
| 合规 |
CE / UL 61010-2-201 / CSA；RoHS 豁免（工业控制部件条款） |
