关键技术规格
DSAI130H在网上有两个版本的信息，差别比较大，这是因为它被用在ABB两代不同的I/O系统里。下表汇总了供对比：
| 参数项 | S100 I/O 版本 (Advant OCS) | S800 I/O 版本 (Symphony Plus) |
|---|---|---|
| 适用系统 | Advant OCS / Symphony Harmony S100 I/O | Symphony Plus S800 I/O |
| 核心功能 | 模拟量输入采集 | 模拟量输入采集（谐波屏蔽增强版） |
| 通道数 | 16路，差分输入 | 16路，分组单端共地 |
| 支持信号 | 4-20mA、0-20mA、0-10V、±10V | 4-20mA两线制（模块配电）、0-20mA可软件使能 |
| A/D分辨率 | 16位 | 12位+符号 |
| 测量精度 | ±0.025% FS（典型值） | ±0.2% FSR（典型值） |
| 共模耐压 | 最高100V DC | 工作隔离50V |
| 通道隔离 | 通道-系统间≥1500V DC / 2500V AC | 通道组-ModuleBus间1500V AC光耦隔离 |
| 诊断功能 | 断线检测、超量程报警、LED状态 | Wire Break断线检测、High Select Trip、LED |
| 安装方式 | S100 I/O机架插槽，配DSTA系列端子单元 | S800 I/O机架插槽，配TU810V1/TU830V1等端子单元 |
| 尺寸 | 236.7×14.4×327.6 mm | 45×119×102 mm（标准S800尺寸） |
| 重量 | 约0.52kg | 约0.2kg |
| 产品状态 | 已停产，市场流通多为库存/二手 | 在产（Active），为DSAI130的增强版 |
注：另有来源给出工作电压DC 5V、采样速度200Hz、精度±0.5%等参数 ，与上述主流信息差异较大，可能存在型号混淆或标注错误，建议以系统手册及实物铭牌为准。
产品深度介绍

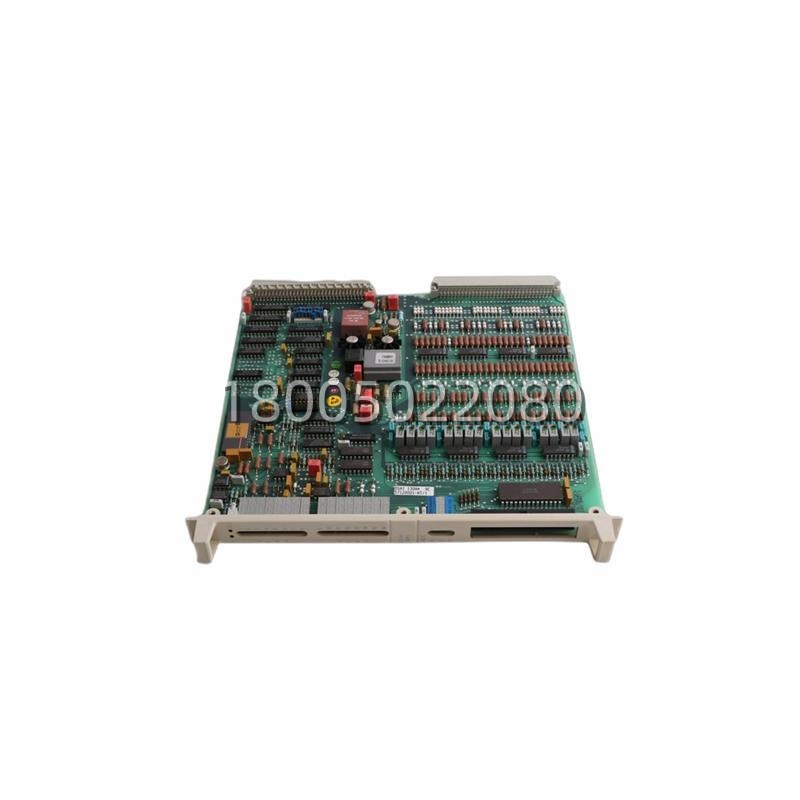

ABB DSAI130H（57120001-NT）这款型号有点特别——它的归属要看具体系统。在Advant OCS / Symphony Harmony老系统里，它是插在S100 I/O机架上的模拟量输入板，搭配DSTA系列端子单元用。到了Symphony Plus系统里，它又成了S800 I/O机架上的模块，配合TU810V1或TU830V1这类端子单元使用。采购前得先搞清楚你这套系统到底是哪一代，这两套机架不通用，买错了装不上。
这款板子比较实用的设计是差分输入——16个通道全是差分结构，共模耐压能到100V DC。什么意思呢？就是现场如果走线长、变频器多、干扰大，它抗共模干扰的能力比普通单端输入的板子好不少。信号类型支持电流（4-20mA、0-20mA）和电压（0-10V、±10V），在组态软件里配置就行，不用拆机改跳线。
S800 I/O版本还有个”谐波屏蔽增强版”的说法。本质是内部多加了屏蔽层，专门对付变频器产生的高频谐波干扰。如果你的机柜里变频器密集，H版的抗噪表现会比老版DSAI130更稳。不过代价是： I/O版的A/D分辨率是12位+符号（约等效11位有效位），精度±0.2%FSR，比S100 I/O版的16位、±0.025% FS要低一档。
