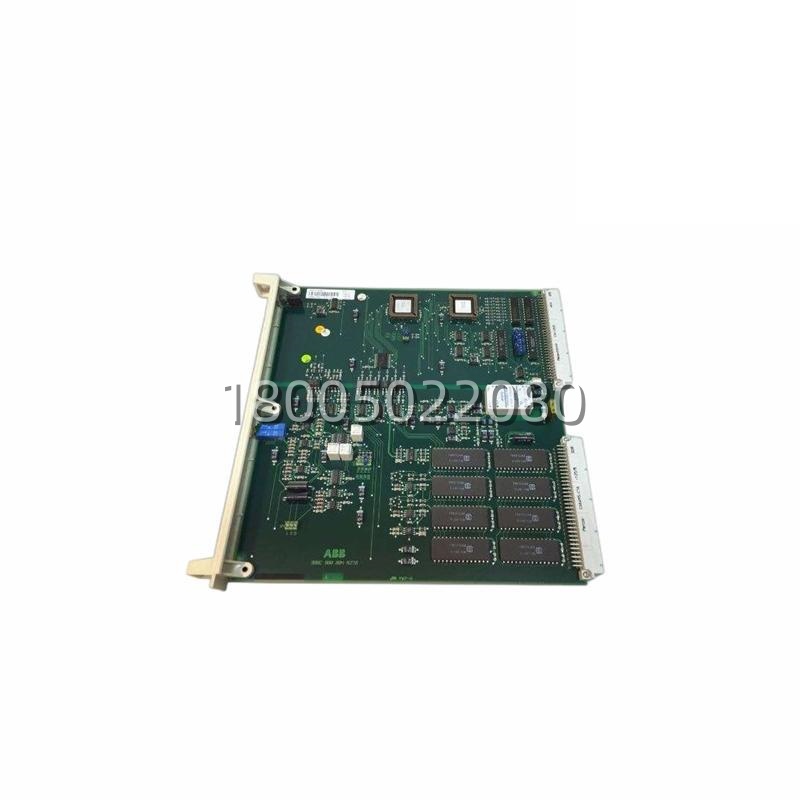

产品核心摘要
- 型号: DSAI145（完整订货号：57120001-HA）
- 品牌: ABB（瑞典原厂）
- 系列: Advant OCS / S100 I/O 分布式I/O系统
- 核心功能: 采集现场变送器、传感器（温度、压力、流量）的模拟信号，经信号调理后通过S100 I/O总线传给控制器处理
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型: 模拟量输入模块 (Analog Input Module)
- 关键规格: 8通道通用输入 | 电压(±10V)/电流(4-20mA)/热电阻(Pt100)可组态 | 12位分辨率 | IP20 | 适配Advant OCS/800xA
关键技术规格
⚠️ 重要说明：该型号在公开渠道数据极度混乱——有说4通道、8通道、16通道、31通道的；有说纯RTD输入模块的；有说纯模拟量输入模块的。经交叉比对，信息一致性最高、系统平台最明确的指向是：S100 I/O系列、8通道通用模拟量输入。精确参数须以ABB官方数据手册和实物铭牌为最终标准。
| 参数项 | 规格 / 说明 |
|---|---|
| 完整订货号 | 57120001-HA（模块标识 DSAI145） |
| 所属系统 | ABB Advant OCS / Advant MOD 300 / MasterPiece 200/1 / 800xA（S100 I/O） |
| 通道数 | 8通道，单组8通道输入 |
| 输入信号类型（每通道可组态） | 电压：±10V、0-10V；电流：0-20mA、4-20mA；热电阻：Pt100、Pt1000、Ni1000 |
| 分辨率 | 12位 |
| 精度 | 典型 ±0.5% FS（25°C）；另有来源标±0.1% FS——建议以原厂手册为准 |
| 电气隔离 | 通道与内部电源/其它模块间电气隔离 |
| 诊断功能 | 断线检测、超量程报警、故障自检 |
| 接线方式 | 端子排C+/C-接线（通道0–7） |
| 供电方式 | 通过S100 I/O背板总线供电 |
| 工作温度 | 0 ~ 55°C |
| 存储温度 | -25 ~ 85°C |
| 防护等级 | IP20（柜内安装） |
| 安装方式 | S100 I/O机架安装/导轨安装 |
| 产地 | 瑞典 |
| 生命周期 | 已停产——Advant OCS/平台已逐步被S800/800xA替代， |
