产品核心摘要 | Product Core Brief

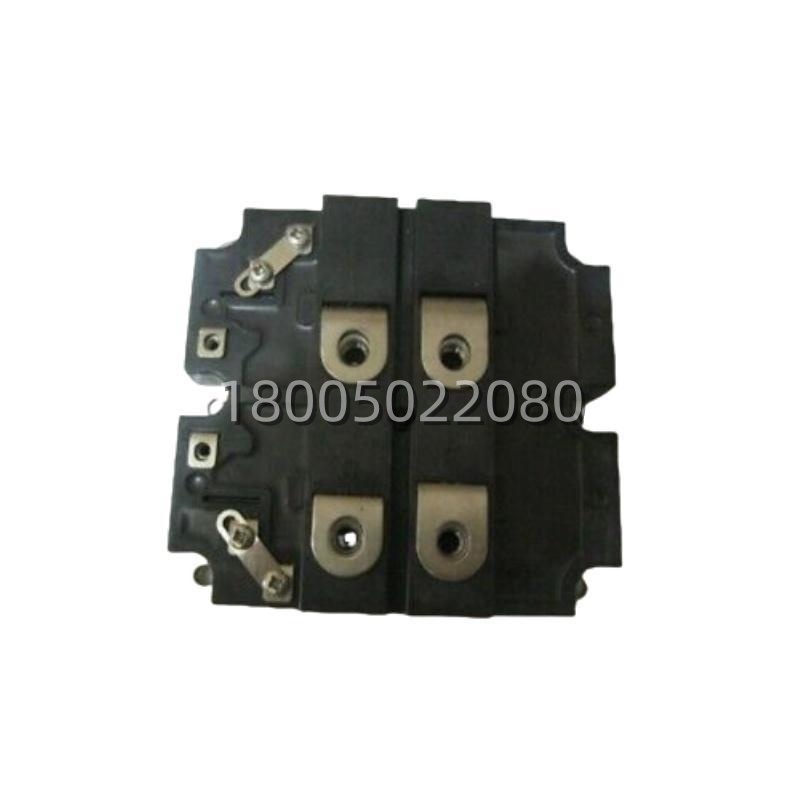

- 型号: ABB 5SND0800M170100（HiPak™ Dual IGBT Module, Press-Pack）
- 品牌: ABB（瑞士-瑞典 — Power Semiconductors）
- 系列: ABB HiPak™ 高压大电流 IGBT 系列（Press-Pack 压接式）
- 核心功能: 作为中压传动/HVDC/SVC 功率单元的主开关器件，双 IGBT 芯片串联或并联配置于 Press-Pack 壳体内，经水冷夹板压紧导通
- 成色: 全新原装 (New Surplus)，非翻新 ⚠️ 已逐步 EOL / 生命周期末端，库存有限
- 产品类型: 双单元 HiPak IGBT 功率半导体模块（Press-Pack 压接式，非塑封）
- 关键规格: VCES1700V | IC(nom)800A | Press-Pack 双面水冷 | 推荐压紧力 ≈ 39~52 kN（依 datasheet）
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 / 说明 |
|---|---|
| 产品型号 | 5SND0800M170100 |
| 系列 | ABB HiPak™ — Dual IGBT Press-Pack Module |
| 集电极-发射极电压 VCES | 1700 V |
| 额定集电极电流 IC(nom) | 800 A（Tc=85℃, 连续） |
| 重复峰值集电极电流 ICRM | ≈ 1600 A（短时可承受） |
| 饱和压降 VCE(sat) | ≤ 2.4~2.8 V @ IC=800A，25℃（典型 1.7~2.0V 依芯片批） |
| 开关损耗 Eon/Eoff | 依门极 Rg及 Tj，典型 Etot≈ 0.8~1.2 kJ @800A（需查 exact datasheet） |
| 反并联二极管 | 内置 FWD（Free Wheeling Diode），匹配 IGBT 芯片 |
| 门极触发电压 VGE(th) | ≈ 5~6 V（典型） |
| 推荐门极电阻 Rg(on/off) | 依驱动板规格（通常 1.5~3.5 Ω 范围） |
| 封装形式 | Press-Pack（圆柱形陶瓷外壳，上下铜电极） |
| 推荐压紧力 | 39 kN ~ 52 kN（具体以 ABB datasheet 中 Fnom为准，过松→热阻剧增，过紧→陶瓷破裂） |
| 冷却方式 | 双面水冷夹板（Forced water cooling, ΔT 按要求） |
| 结温范围 Tj | -40 ~ +125℃（短时 +150℃） |
| 存储温度 | -40 ~ +125℃ |
| 安装方向 | 垂直放置（压力方向同轴），上下夹板平整度要求 ≤ 0.02 mm |
| 典型应用 | ABB ACS6000 中压变频器（部分 IGBT 拓扑柜）、HVDC Light 换流阀子模块、SVC/TCR 变流器功率单元 |
| 尺寸(约) | Ø ≈ 75~100 mm × H ≈ 26~30 mm（依具体 Press-Pack 图） |
| 重量(约) | 0.9 ~ 1.4 kg |
⚠️ Press-Pack 器件无引脚、无螺丝——安装压紧力与水冷夹板平整度直接决定寿命。新件装前测平板/水冷块平面度，用扭矩/压力工具按 datasheet 打至规定 kN，绝不可凭手感。旧件拆下检查夹板有无过热变色。
产品深度介绍 | Product Introduction
HiPak 压接式 IGBT 跟之前提的 IGCT 一样是”夹”在两块水冷夹板之间的——5SND0800M170100 在 ACS6000 IGBT 拓扑柜或 HVDC Light 子模块里作主开关，双芯片封装便于同壳实现中点钳位或串联。它没有螺丝端子，全靠压力保证硅片与铜电极、铜电极与水冷夹板间的低阻接触。
换的时候整机断电、泄放直流母线、松夹紧螺栓对角分步卸力取出旧件——别单侧猛撬易伤夹板密封面。新件放正中（注意极性问题：标记面朝阳极/阴极方向依柜图纸），按 datasheet 推荐力（常见 39~52 kN 分两次预紧+终紧）用液压/扭矩工具打，打完复测接触热阻（若有条件）或至少确认压紧力值。门极引线按原线序接（门极电阻/引线长度影响开关特性——尽量不动原驱动板 Rg 设置），上电前测门-射极电阻应在 kΩ 级（非短路非开路）。同柜多只建议同期检查或成对更换（VCE(sat)离散度影响并联均流）。
