产品核心摘要 | Product Core Brief

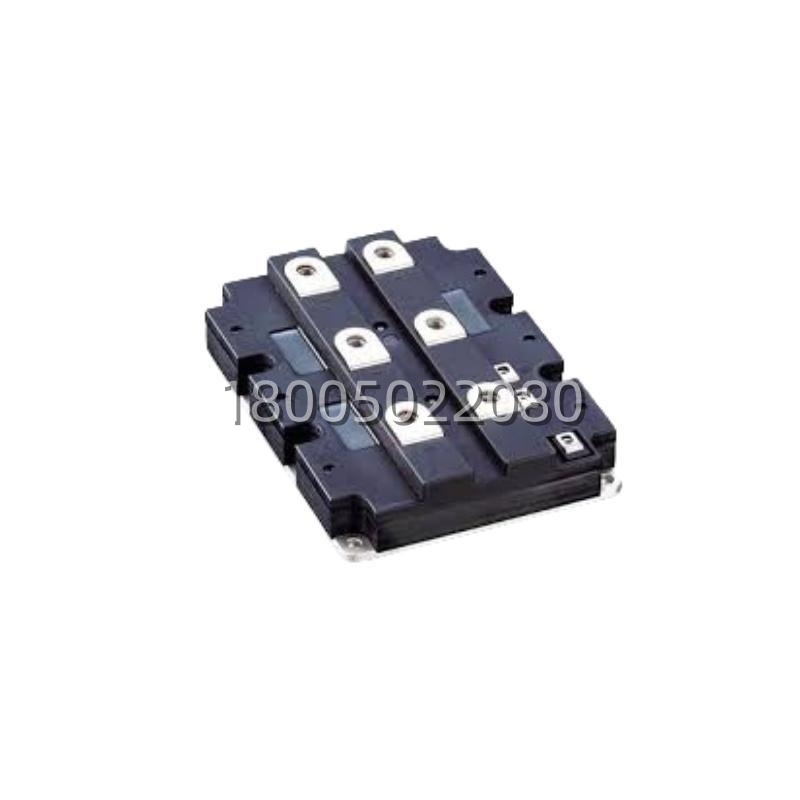

- 型号: ABB 5SNA1200E330100（HiPak IGBT Module, 5SNA 系列）
- 品牌: ABB（瑞士/瑞典 — Semiconductors 事业部，现属 Hitachi Energy）
- 系列: ABB HiPak™ — 高压大电流 IGBT Power Module（StakPak / Press-pack 封装）
- 核心功能: 作为中压传动或牵引变流器的核心开关器件，将直流母线电压逆变为可控交流输出，内置反并联 FWD（Free Wheeling Diode）
- 成色: 全新原装 (New Surplus)，非翻新（部分老代次 EOL 按 New Surplus 流通）
- 产品类型: 高压 IGBT 功率模块 (IGBT with Integrated Free-Wheeling Diode, Press-pack / StakPak)
- 关键规格: VCES=3300 V | ICnom=1200 A | VCE(sat)≈2.2–3.0 V@25℃ | 带 FWD | StakPak 压装式带均压电极
关键技术规格 | Key Technical Specifications
| 参数 | 规格值 |
|---|---|
| 制造商 | ABB Switzerland Ltd., Semiconductors（现 Hitachi Energy） |
| 完整型号 | 5SNA1200E330100（HiPak™ IGBT Module — 3300V / 1200A class） |
| 产品系列 | HiPak™ 5SNA 家族 — 高压 StakPak IGBT Module |
| 器件类型 | N-Channel IGBT + 反并联 FWD（Free Wheeling Diode）单片封装 |
| 集射极阻断电压 VCES | 3300 V（典型额定，VDRM 同级别） |
| 集电极额定电流 ICnom | 1200 A（@ Tc=80℃，连续） |
| 集电极峰值电流 ICpeak | ~2400 A（tp=1ms，依 datasheet） |
| 饱和压降 VCE(sat) | 典型 2.2–3.0 V @ IC=1200A, Tj=25℃（Tj=125℃ 略高） |
| 开通/关断损耗 Eon/Eoff | 依门极 Rg 及条件，典型 Etotal ~ 数百 mJ/脉冲 @1200A（见 datasheet 曲线） |
| 反并联二极管 VF | 典型 1.8–2.5 V @ 1200A |
| 门极阈值电压 VGE(th) | ~5.5 V |
| 推荐门极驱动电压 | +15 V（ON）/ -8 V ~ -15 V（OFF）（依应用笔记） |
| 开关频率范围 | 通常 500 Hz – 2 kHz（中压传动应用），高频应用需热校核 |
| 封装形式 | StakPak™ 压装式（Press-pack style with spring contacts），双侧散热面 |
| 冷却方式 | 双面水冷（推荐去离子水）或强风冷（依柜设计），热阻 Rth(j-c) 依 datasheet |
| 端子形式 | 主端子铜排（C/E），门极辅助针座（G/E），均压/测温 NTC 或 热偶孔（依版） |
| 爬电距离 / 间隙 | 依 3300V 级 IEC 60664 设计（>25mm 典型） |
| 工作结温 Tj | -40 ～ +125/150 ℃（max Tj 依 datasheet 版本） |
| 存储温度 | -40 ～ +85 ℃ |
| 重量(约) | 3.5–5.0 kg（依散热夹板尺寸） |
| 认证 | CE / RoHS / UL（依组件）符合 IEC 60747 |
| 典型应用 | ACS5000/ACS6000 中压变频器功率桥、铁道牵引变流器(B0/B1 包)、HVDC 轻型子模块驱动 |
| 备注 | ⚠️ 压装模块装配须用扭矩扳手按原厂碟簧压缩曲线压紧——压力不足致热循环失效是首要现场故障模式；门极驱动须匹配 ABB 推荐 Rg 及负压关断 |
⚠️ 5SNA1200E330100 是 Press-pack/StakPak 器件，不同于模块引线式 IGBT——安装时需与散热铝夹板和碟簧组一体压紧，压紧力不足或过大都会致过早失效。驱动板多配套 ABB Concept / Dynex 门极驱动核，更换 IGBT 建议同步检查驱动板波形与 Desat 设置。
产品深度介绍 | Product Introduction
ABB 5SNA1200E330100（HiPak™ 3300V / 1200A）是中压传动 ACS5000/ACS6000 功率柜三相全控桥中常见的 IGBT 开关管，与反并联二极管共同承担 PWM 逆变功能，封装为双面散热 StakPak 压装形式，适合水冷散热高 dv/dt 工况。相比 IGCT（5SHX1445H0002 等）IGBT 开关速度略慢但门极驱动功耗低、更易串并联。
