关键技术规格
| 参数 | 规格值（典型，以 ABB HiPak datasheet 为准） |
|---|---|
| 产品编号 | 5SNG015045P0301（5SNG 015045 P0301） |
| 制造商 | ABB Switzerland Ltd., Semiconductor legacy (现 Hitachi Energy) |
| 适用变频 | ABB ACS800-17/ACS2000/ACS5000 三电平 NPC 功率单元（依功率柜 BOM） |
| 器件类型 | N-Channel IGBT + Anti-Parallel Diode (Free-Wheeling Diode) |
| 集射断态电压 Vces | 4500 V |
| 额定集电极电流 Ic(nom) | ≈ 1700 A @ Tc=…（依 datasheet 壳温条件） |
| 峰值集电极电流 Ic(peak) | ≈ 2×Ic(nom) 短时可承受 |
| 通态饱和压降 Vce(sat) | 典型 2.8–3.5 V @ Ic, Tj=25℃ |
| 门极电压推荐 | +15 V / -15 V（典型 ±15 V，最大 ±20 V） |
| 门极电荷 Qg | 依 datasheet（驱动板需匹配） |
| 开关损耗 Eon/Eoff | 依 Idatasheet @ Vcc=2800 V, Ic=… |
| 安装方式 | 螺钉端子（高功率母线排连接）/部分版 StakPak 压接——依实物 |
| 冷却 | 水冷（典型）或强风冷（依功率柜设计） |
| 配套驱动 | 3BHE0xxxxxx 系列 Gate Driver（须核对 hw rev. 兼容） |
| 关联型号 | 5SNA 1500N4500（近参数老命名）、5SNG 020040P0301（更高电流版） |
| 不兼容 | IGCT 功率栈（ACS6000 IGCT 型）、低压 IGBT (1700V 级) |
产品深度介绍

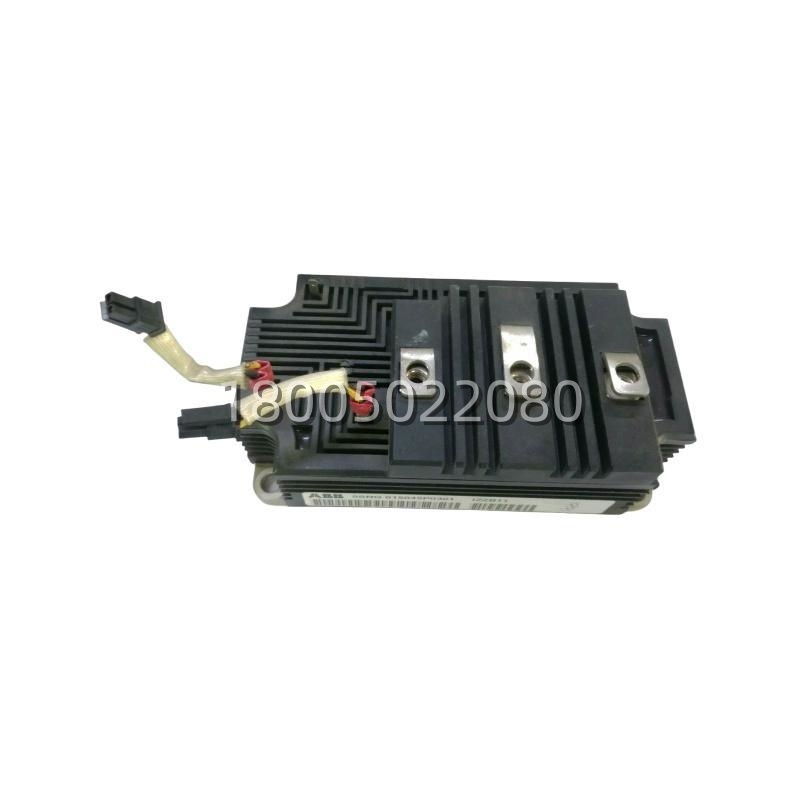

ABB 5SNG015045P0301 是 ABB HiPak 高压 IGBT 模块，阻断电压 4500 V、额定电流约 1700 A，用于 ACS800-17（三电平中压变频）、ACS2000/ACS5000 功率柜 NPC 桥臂——与 ACS6000 用的 IGCT（5SHX 系列）不同，这是 IGBT 技术方案的中压变频功率器件。
现场维护经验：IGBT 失效多为过压（吸收电路不良/直流母线过压）、门极驱动电源异常或散热水量不足导致结温超标。更换时注意：① 功率母线螺栓按手册扭矩紧固（过紧压裂基板、过松局部过热）② 门极端子连线检查无虚焊/氧化 ③ 配套 3BHE 驱动板版本确认支持此 IGBT 的 Qg——老驱动有时需改门极电阻；④ 新 IGBT 装完做静态 Vce 测试 + 轻载上电确认无误导导通。IGBT 与吸收电容/RCD 吸收电路匹配也重要——若吸收电容鼓包漏液同步更换。
