西门子 6ES5544-3UB11 备件 | S5老旧产线维护 4轴独立闭环控制

关键技术规格

产品深度介绍

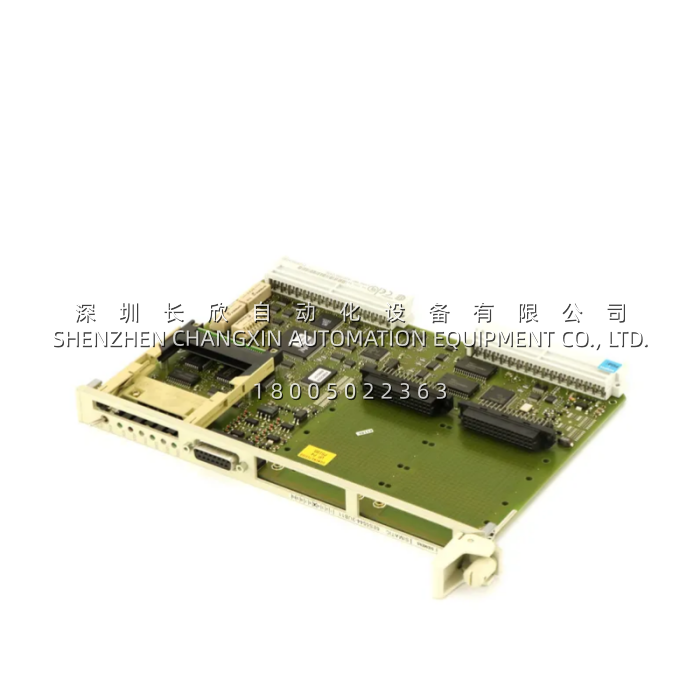

西门子6ES5544-3UB11是SIMATIC S5系统中IP243系列的智能定位模块，国内工控圈常直接叫它”IP243定位卡”。这块模块的核心任务就一个——让机器动得更准、更快、更稳。它支持4轴独立的闭环位置控制，可以直接发脉冲驱动步进或伺服驱动器，执行点位控制、连续路径控制甚至简单的线性插补。说白了，它是个自带CPU的运动控制协处理器，CPU只需给它发一条”移动到位置X”的指令，剩下的加减速、位置环闭环调节全由这块板子自己搞定 。

在S5-115U系统里，如果靠CPU扫描周期来发脉冲控制多台电机，不仅大量占用CPU资源，多轴同步精度也很难保证。6ES5544-3UB11的出现解决的就是这个问题。它内置独立的微处理器，每轴都能独立执行运动曲线计算，最大输出频率达到200kHz 。模块前端接增量式编码器做位置反馈，形成闭环，定位精度比开环脉冲控制高出一个档次。

关于”模拟模块”这个说法：用户输入的”IP243_analog_module”其实是个误会。IP243系列有两个完全不同的方向——一个是模拟量I/O模块（如6ES5243-1AB11，带8路AI/3路AO/8DI/8DO），另一个是定位/运动控制模块（如6ES5544-3UB11和6ES5243-1AA12）。6ES5544-3UB11属于后者，它的”模拟”体现在编码器反馈信号的模拟量调理上，但这模块的本质是运动控制，不是通用模拟量采集。

根据西门子官方手册，IP243全配置版本（指6ES5243-1AA11这类）内部集成了8路12位ADC（转换时间35μs）、2路12位DAC、比较器、差值放大器、8路数字输入和8路数字输出 。但6ES5544-3UB11是部分配置版本，具体子功能配置以实物手册为准。
