关键技术规格
| 参数项 | 数值 |
|---|---|
| 产品型号 | 6ES5 544-3UA11 |
| 品牌 | Siemens |
| 系列 | SIMATIC S5，CP 544 通信处理器 |
| 通信协议 | SINEC H1（Industrial Ethernet） |
| 物理接口 | BNC 同轴 / ITP 双绞线（依具体子版本，3UA11 多为 BNC 同轴出口） |
| 速率 | 10 Mbps（H1 传统速率，非 100M 交换） |
| 通信对象 | PG 编程器、OP/TP 操作面板、上位机（SINECC NML 栈） |
| 并行通道 | PG 通道 + OP 通道可同时在线 |
| 机架占用 | 1 槽（S5 标准模块宽度） |
| 适用机架 | S5-115U / S5-135U / S5-155U |
| 背板 +5 V 取流 | 约 0.8–1.0 A（CP 类功耗较高，需核算机架 PSU） |
| 编程环境 | STEP 5 + SINEC NML（CP 侧配置） |
| 配置方式 | STEP 5 硬件配置 + NML 离线参数化 |
| 商品编码 | 85176200（通信设备类） |
| 净重 | 约 0.45–0.55 kg |
| 产品生命周期 | PM490/PM500，已退市 |
| RoHS | 不合规（legacy 铅制程） |
💡 档位区分：CP 544 是 S5 CP 家族里”PG/OP 通信”那一档，不要和 CP 543（SINEC L2 DP / Profibus）或 CP 545（MAP / 宽带）混淆。544 专司 H1 以太网上的 PG 下载 + OP 监控两类轻量通信，不负责 Profibus DP 主从——那活归 CP 543 或 CPU 自带 IM。
产品深度介绍

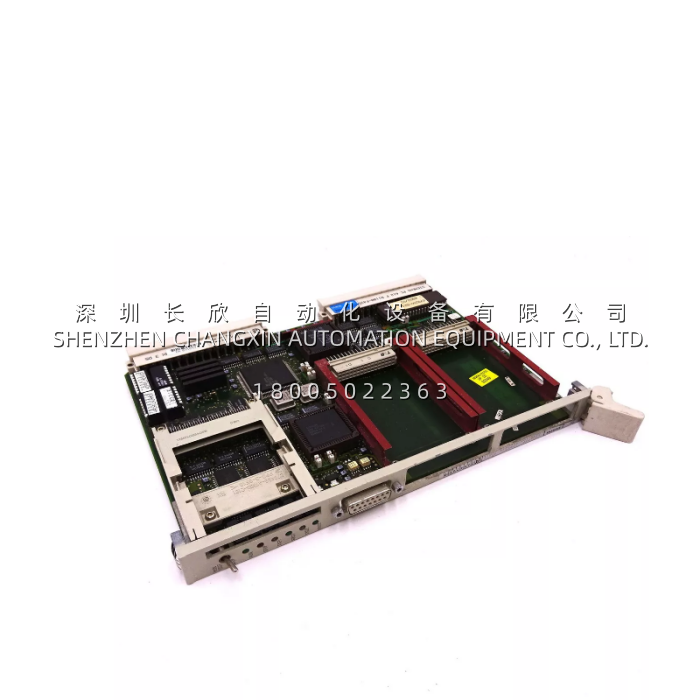

6ES5 544-3UA11 是西门子 SIMATIC S5 的 CP 544 通信处理器，占 S5-115U / 135U / 155U 机架 1 个槽位，提供 SINEC H1 工业以太网接口（10 Mbps，BNC 同轴出口为主），PG 通道和 OP 通道可同时在线——也就是说一台 S5 柜里插了 CP 544，工程师笔记本走 PG 通道下 STEP 5 程序，同时车间 OP/TP 操作面板走 OP 通道刷数据和报警，两条链路互不抢。
和上条刚写的 512-5BC21（AS 512 串口扩展板）分工很清：512 是低速串口（≤9600 bps，挂 PG/打印机/条码），544 是 10 M 以太网，管的是”柜到网络”那一段。老产线上最常见的搭配是 115U 机架里 IM 拖分布式 + CP 544 出 H1 到车间交换机 + 上层 OP 或早期 WinCC（通过 SINEC H1 OLE/OPC 桥）。CP 544 不吃 S5 CPU 的扫描周期——通信栈跑在 CP 自己的协处理器上，这点对 115U 那种扫描本来就紧的老柜子挺友好。
老化点两块：一是 BNC 同轴座机械疲劳（柜门频繁开合扯线），二是 CP 上那颗 H1 协处理器的电解液电容干涸，现象是”STEP 5 连不上但 OP 还活着”或者反过来，排查时先换 CP 侧跳线复位再判。原厂已 PM500 退市且无替代，115U/135U/155U 老产线还在跑 H1 的（冶金辅助、老化工、造纸传动、食品机台）备件走 NOS，备货时注意 CP 544 背板 +5 V 取流接近 1 A，115U 那种小 PSU 机架如果已经插了 470 AO + 463 AI + 454 DO 再叠 CP 544，要核算 PSU 余量别顶满。
