关键技术规格
| 参数 | 规格说明 |
|---|---|
| 产品型号 | 6ES5535-3LB12 |
| 品牌 | 西门子 (SIEMENS) |
| 产品系列 | SIMATIC S5 CP535 |
| 产品类别 | 通信处理器模块 |
| 适配CPU | S5-135U / S5-155U |
| 通信协议 | SINEC H1 工业以太网 |
| 电源要求 | 不含15V模块（w/o 15V MODULE），需外部供电 |
| 安装方式 | DIN导轨安装 / 插槽安装 |
| 防护等级 | IP20 |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 重量 | 约0.5 ~ 1.5 kg（不同资料有差异） |
| 诊断功能 | 内置诊断电路，实时监测模块状态 |
| 产品状态 | 已停产（2002-10-01），仅备件供应 |
产品深度介绍

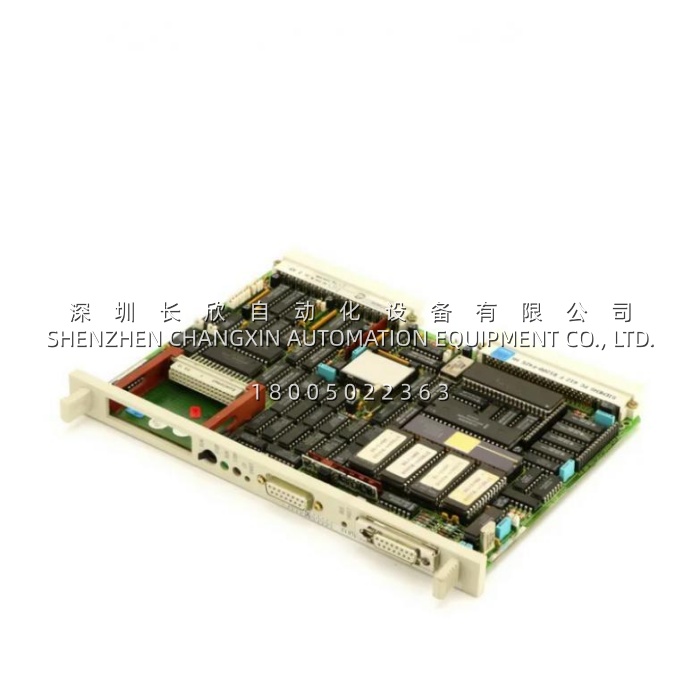

西门子 6ES5535-3LB12 是SIMATIC S5系列中的CP535通信处理器，专为S5-135U和S5-155U大型控制系统设计的一块SINEC H1工业以太网通信接口卡。这块模块干的活就一个：让老S5 PLC能接上以太网，跟上位机、操作站或者其他控制器之间做数据交换。
和S5系列里那些干RS-232/RS-485串口通信的模块（比如6ES5512-5BC21）相比，CP535的主场在工业以太网层面。SINEC H1是西门子早期的以太网协议栈，在当年算是解决了S5系统“上网”的问题。不过这东西本质上是一块1990年代的技术产物——SINEC H1早就被PROFINET全面替代了，现在还在跑这套系统的，基本都是运行超过15年的石化、电力和冶金装置。
⚠️ 这里有个关键细节必须说明：这个型号的后缀带“w/o 15V MODULE”，意思是模块本体不包含15V电源组件。如果你买的是一块裸卡，上机前得确认机柜里有没有配15V供电。部分资料还提到该模块目前只能以“交换件”（Exchange Only）形式供应，意思是如果模块坏了，只能用旧件换修回来的件，不能单独买一块新的拿走。
