关键技术规格
| 参数项 | 数值 / 说明 |
|---|---|
| 产品型号 | 6ES5526-3LF01 |
| 品牌 | Siemens |
| 系列 | SIMATIC S5，CP 526 通信处理器 |
| 适用机架 | S5-155U / S5-155H（冗余系统主力通信 CP） |
| 通信接口 | RS232 / RS422 / RS485，软件可组态 |
| 连接器 | Sub-D 25 针母座 |
| 传输速率 | 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 bps（以原厂手册为准） |
| 支持协议 | ASCII 自由口、3964(R)（带校验+重传）、RK512（需配 FB） |
| 数据缓冲 | 8 KB 独立收发缓冲 |
| 最大电缆长度 | 1200 m（RS485 模式） |
| 供电方式 | S5 机架背板 5 V DC |
| 工作温度 | 0°C 至 +60°C |
| 防护等级 | IP20 |
| 重量 | 约 0.3–0.5 kg |
产品深度介绍

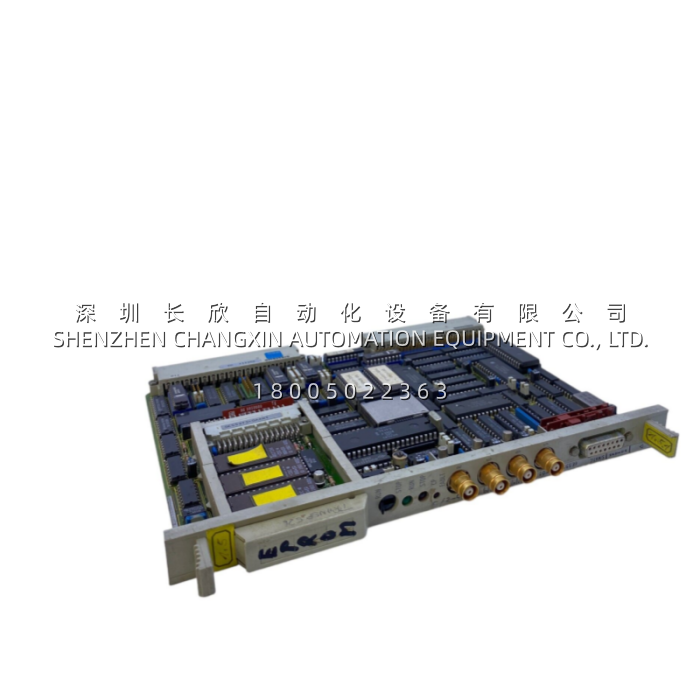

Siemens 6ES5526-3LF01 是 SIMATIC S5 的 CP 526 通信处理器，专插在 S5-155U 和 S5-155H 冗余机架的 CP 专用槽位上，和前面写的 5460/5470 机架 I/O、5498 CPU 前插子模块不是一类——CP 526 占的是独立槽位，背板 5 V 供电，25 针 Sub-D 出串口，RS232/422/485 三种物理层靠软件组态切换。3LF01 这个后缀对应的是”软件可组态多接口”型，区别于 3LA（TTY 20mA 电流环，专用于 S5-PG 或 S5-S5 点对点）和 3LB（纯 RS422/485），采购时别只看”CP 526″四个字就下单，后缀决定接口类型。
