产品核心摘要
- 型号 (Model): 5SNA060065G0122（书写变体：5SNA 0600 65G0122，Doc. Ref. 类同 5SNA 0600G6501 系列）
- 品牌 (Brand): ABB Switzerland Ltd. — Semiconductors (原旧版 ASEA Brown Boveri 功率半导体部)
- 系列 (Series): ABB HiPak™ High Voltage IGBT Module Family
- 核心功能 (Core Function): 中高压功率变换装置（中压变频器/HVDC/SVG）逆变级主开关 IGBT 模块，内置反并联 FWD
- 产品类型 (Type): 高压 IGBT 功率模块（单开关或 Dual 依具体内部拓扑，HiPak 6500V 级通常为 Single Switch + Diode）
- 关键规格 (Key Specs): VCES 6500 V / ICnom 600 A (Tc=85°C) / SPT+ 低损耗芯片 / AlSiC 底板风冷或水冷版本 / Visol ≥ 10.2 kVrms
成色: 全新原装 (New Surplus)，部分渠道提供测试拆机件——采购时务必确认成色与 COC 文件。
关键技术规格
| 项目 | 数值 / 说明 |
|---|---|
| 器件类型 | HiPak™ 高压 IGBT Module，Single Switch + Free-Wheeling Diode（反并联二极管） |
| 集射极耐压 VCES | 6500 V（重复阻断峰值电压） |
| 额定集电极电流 ICnom | 600 A（Tc = 85 °C，连续导通） |
| 峰值集电极电流 ICM | 1200 A（tp = 1 ms，Tc = 85 °C） |
| 通态饱和压降 VCE(sat) | typ. 3.2~3.5 V @ IC=600 A, Tj=125 °C（SPT+ 低损耗） |
| 开通+关断损耗 Eon+Eoff | ≈ 14~16 mJ @ VCC=3300 V, IC=600 A, Tj=125 °C |
| 二极管正向压降 VF | typ. 2.8~3.2 V @ IF=600 A |
| 短路耐受时间 tsc | ≥ 10 μs（VCC ≤ 4400 V，符合 IEC 60747-9） |
| 结温范围 Tvj(op) | -40 ~ +125 °C |
| 绝缘耐压 Visol | ≥ 10.2 kVrms（AC, 50 Hz, 1 min，底板-端子） |
| 底板材质 | AlSiC（铝碳化硅）底板，AlN 陶瓷绝缘基板（低 Rth） |
| 冷却方式 | 强迫风冷或水冷（依具体子型号后缀，G0122 多为风冷型带散热翅片安装孔） |
| 安装扭矩 | 主端子 M8: 8~10 N·m；辅助端子 M4: 2~3 N·m；底板固定 M6: 4~6 N·m |
| 重量 | ≈ 3.2~3.5 kg |
| 典型应用 | ABB ACS 5000/ACS 6000 中压变频器功率单元、HVDC 换流阀、±500 kV FACTS/SVG |
| 认证 | IEC 60747 / RoHS 合规 |
注：5SNA060065G0122 参数参照 ABB HiPak 6500V/600A 系列（如 5SNA0600G6501）典型值，最终以原厂 datasheet Doc. No. 5SYA1558 系列为准。
产品深度介绍

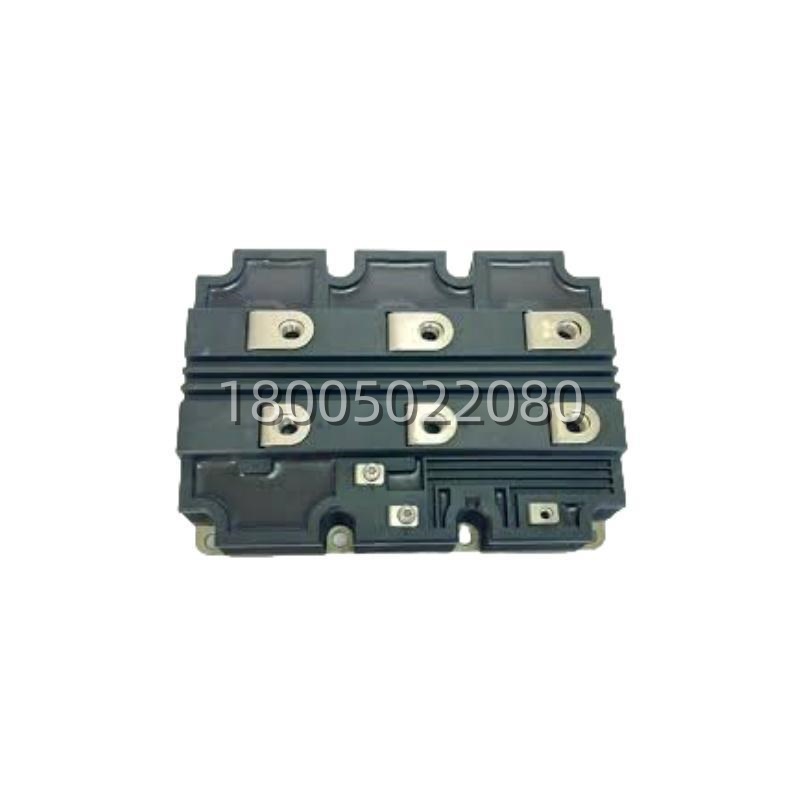

5SNA060065G0122 是 ABB HiPak 6500 V 级 IGBT 模块，用在 3.3 kV / 6 kV 中压传动（ACS 5000、ACS 6000）的逆变功率单元里做主开关管。和之前聊过的 IGCT（5SHX19L6010）不同，这是插接式 IGBT 模块——有螺丝端子、底板靠导热硅脂压在散热器上，不需要液压压装工装，但扭力必须按手册打，过紧会裂陶瓷基板、过松热阻飙升。
现场碰到的最多是中压柜报”Power Unit Over Temp”或”IGBT Desat”后量出来模块短路。换件时注意两点：一是旧硅脂要清干净重涂（推荐相变材料或高导热硅脂垫），二是门极驱动板（Gate Driver）的 desat 阈值要和你换上去的 IGBT 版本匹配——ABB 不同代 SPT / SPT+ 芯片 VCE(sat) 略有漂移，驱动参数不匹配容易误报或延迟保护。另外 6500 V IGBT 对 dv/dt 很敏感，吸收电容（snubber）老化也要顺手查，不然新模块撑不过一周。
