关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Semiconductors / Hitachi Energy |
| 商品型号 | 5SNA0600G650100 |
| 模块系列 | HiPak™ IGBT — S-type 标准工业封装 |
| 器件类型 | 单开关 IGBT + 反并联二极管（Free Wheeling Diode, FWD） |
| 集电极-发射极电压 VCES | 1700 V |
| 标称集电极电流 IC(nom) | 600 A（@ Tvj=150°C，连续） |
| 最大集电极电流 IC(max) | ≈ 1200 A（脉冲，短时限） |
| VCE(sat)@ IC(nom) | 典型 2.0～2.5 V（依 Tvj，见 datasheet） |
| 反向恢复时间 trr(FWD) | 典型 350～500 ns |
| 开关损耗 Eon/Eoff | 依门极 Rg及 ΔV/ΔI，参考 datasheet Fig. |
| 门极电压 VGE(on/off) | +15 V / –8～–15 V（典型 ±15 V 驱动） |
| 隔离电压 VISO | ≥ 6000 V RMS（原厂 Hi-pot） |
| 冷却方式 | 底板水冷或强风冷（依功率单元设计，通常为水冷板安装） |
| 安装形式 | 螺钉固定于散热器/水冷基板，主端子螺栓/母排，Aux 针座 |
| 工作结温 Tvj | –40 ～ +150 °C（运行中） |
| 存储温度 | –40 ～ +125 °C |
| 认证 | CE / IEC 60747-9 / UL 认证（依 region） |
| RoHS | 符合 RoHS（半导体豁免条款适用） |
| 配套 | 需匹配门极驱动板(GDU)、吸收电容/Snubber、散热基板 |
产品深度介绍

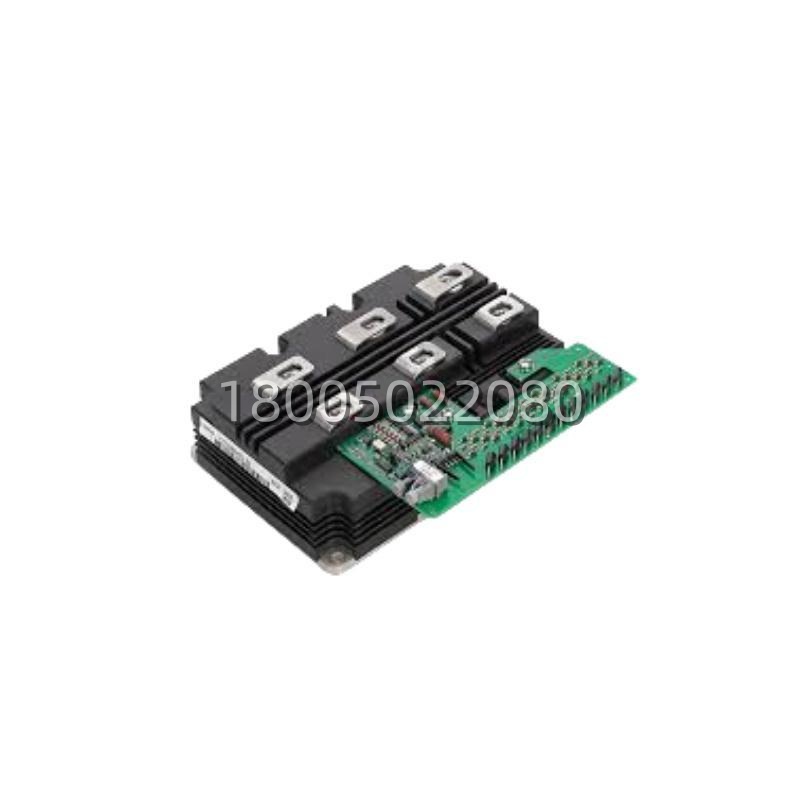

ABB 5SNA0600G650100 是 HiPak™ 系列 1700V/600A IGBT 功率模块，用于 ACS2000、ACS5000 中压交流传动及 PCS100 电能质量装置、风电变流器等中压应用。HiPak 模块采用低电感内部布局与高可靠性 AlN 或 AlSiC 底板，反并联二极管与 IGBT 共封装，适合三电平 NPC（Neutral Point Clamped）或两电平拓扑。
现场铁律两条：换模块前查吸收电路（Snubber RC/RCD）及直流母线电容——IGBT 炸多为吸收失效或过压而非模块本身；新模块主端子力矩按手册（典型 8～12 N·m 依螺栓规格），辅助插针防弯，硅脂/导热垫按原厚度换新（旧垫干裂热阻飙升）。归 A 类关键功率器件，建议按每功率单元 N+1 备 1 块（多单元同型可跨单元共享登记），HiPak 1700V 级仍在产但交期波动大——关键产线留意 Buffer stock。
