产品深度介绍（Product Introduction）

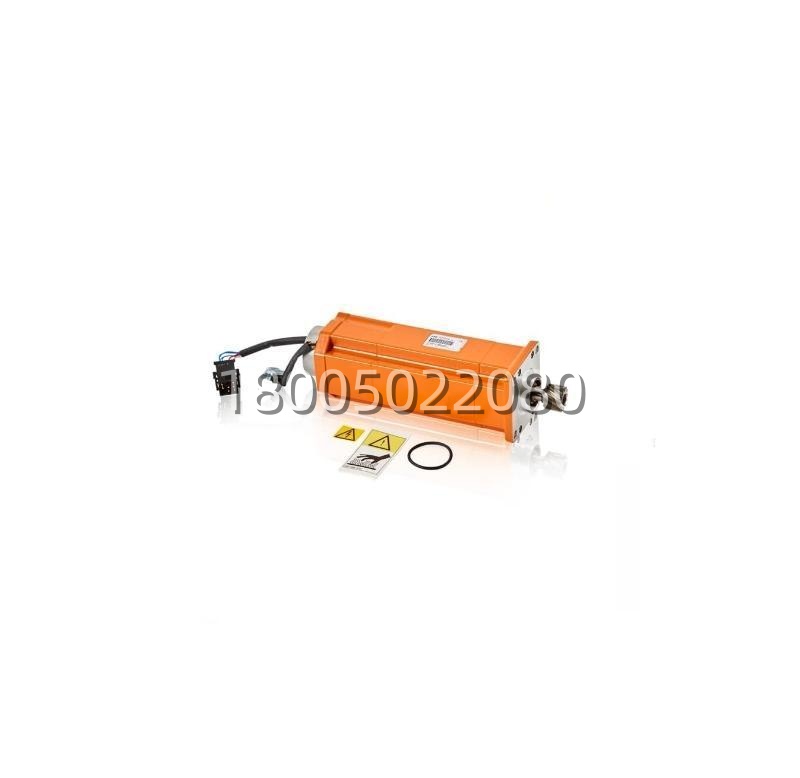

ABB 机器人本体里让机械臂各关节精确转动的——就是 3HAC021030-001 这类 PMSM 伺服电机。它受 DSQC 546A 驱动单元控制，内置多圈绝对值编码器实时回报关节角度，停电后来电无需回零（依靠备份电池保留多圈位置）。部分版本轴伸端预装小齿轮(Pinion)直接啮合机器人减速机（如 IRB2400/4400 腰/大臂轴），替换时必须确认原机是带 Pinion 版还是裸轴版——二者不可直接替用。
现场常见故障模式：编码器线受扰报”Encoder Error”先查电缆屏蔽接地；电机轴承异响超 20,000 h 考虑更换或整台备件轮换。ABB Robotics 已对该编号 EOL，归为高值关键慢动件(High-Value Critical Slow Mover / Robot Cell Insurance Spare)，每条在役机器人产线按最大轴数配置留 1 块通用 Buffer Stock（6 轴机建议备 1 块可通用于任意轴，注意 Pinion 匹配），多产线可 Cross-cell Sharing。换新后需在 RobotStudio / FlexPendant 做 Axis Calibration（零点校正/Load Identification）。
关键技术规格
| 参数项 | 规格值（典型，依 IRB 机型及轴号有差异） |
|---|---|
| 制造商 | ABB Robotics |
| 完整型号 | 3HAC021030-001（Robotic Axis Servo Motor，部分配置含 Pinion 齿轮） |
| 产品类别 | Permanent Magnet Synchronous Servo Motor (PMSM) for Robot Joint |
| 适用系统 | ABB IRB 140/2400/3400/4400/6600/7600 等 S4C+ / IRC5 控制柜（配 DSQC 546A + AX 521/531 Drive Unit） |
| 额定功率 | 0.75 / 1.5 / 3.0 kW（依轴号及 IRB 机型） |
| 额定电压 | 200–230 V AC 三相（Y 接，PWM 从伺服驱动单元） |
| 额定转速 | 3000 rpm（典型），最高 6000 rpm（弱磁区） |
| 额定扭矩 | 3–12.5 Nm（依机型轴号），峰值 10–37.5 Nm |
| 转子惯量 | 依轴号及法兰尺寸，优化匹配减速机惯量比 |
| 反馈装置 | 内置绝对值多圈编码器（Hiperface / EnDat 依版本），需 Drive Unit 侧备份电池保持位置 |
| 制动器(Brake) | 弹簧压紧式保持制动（失电抱闸），24 V DC 松闸（依轴 1–3 通常带刹，轴 4–6 部分无刹——须与原机核对） |
| Pinion 选项 | 可选配预装小齿轮（模块/齿数依减速机型号），换新时须确认原机是否要求带 Pinion 版 |
| 冷却方式 | 自冷（中小功率轴）或强制风冷（大轴/连续重载） |
| 防护等级 | IP65（机身），IP54（带风扇版通风口），双密封轴承 |
| 安装方式 | 法兰安装，轴伸端配 Keyway 或 Spline + Pinion |
| 工作温度 | -20~+60°C（电机绕组），编码器 -10~+40°C（低温需电池及预热策略） |
| 存储温度 | -40~+85°C（干燥环境，建议定期充放电备份编码器电池） |
| 重量 | ≈2.5–12.5 kg（依功率及是否含 Pinion / 风扇） |
| 认证 | CE、cULus、EN ISO 10218-1（机器人安全） |
| 备注 | 更换后必须做轴零点校准(Axis Calibration / Revcounter Update)及 Load Identification，否则位置偏差 |
