产品深度介绍（Product Introduction）

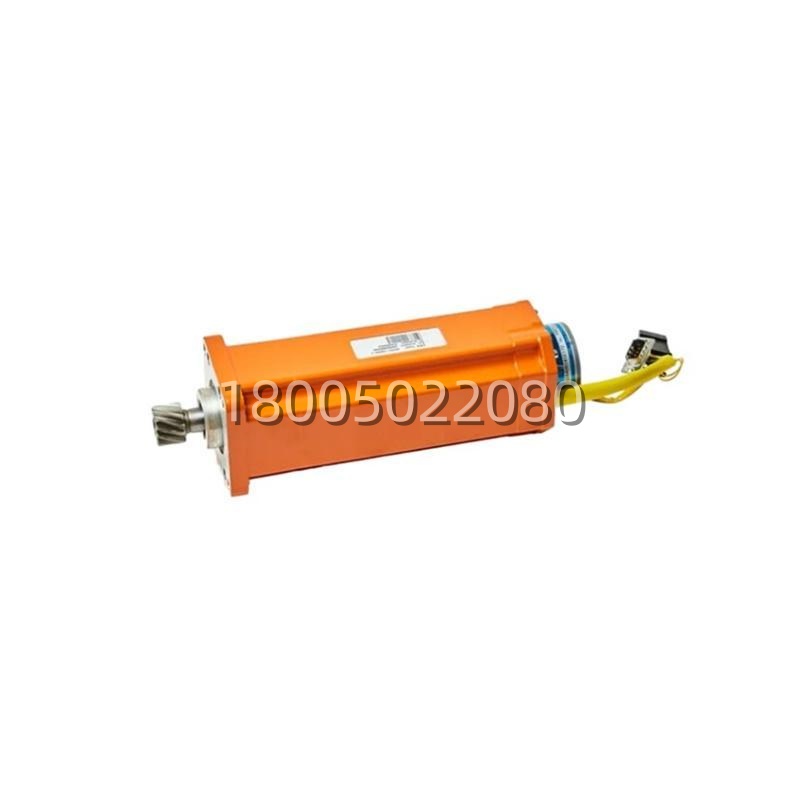

机器人手腕三个轴（4/5/6）空间受限不能放带抱闸的大马达——3HAB3360-1 就是 ABB 为 IRB 中小负载机型（典型 IRB 140 / IRB 1600 / IRB 2400 / IRB 2600 部分年份）配的那款紧凑型手腕伺服电机，无保持制动器（Axis 4-6 靠重力平衡或 IRC5 软件制动驻留），内置 Resolver 把位置角度回传给 DSQC 驱动做全闭环控制。
法兰安装(IM B5)，轴伸带键槽或光轴依变体，引线经机器人内部走线至 DSQC 伺服驱动模块。现场换轴 4-6 马达后务必做 Fine Calibration（校准）——新马达 resolver 零点偏移和旧的不一致，不做校正会致 TCP 偏差超差。坦白讲这马达失率低，但手腕碰撞或长期密封老化渗脂会坏 Resolver 线圈，属于低频更换件建议保一件。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 3HAB3360-1（ABB Robotics Axis 4-6 Servo Motor） |
| 产品类型 | AC 永磁同步伺服电动机 — 机器人手腕关节 (Wrist Axis Servo Motor) |
| 适用机器人 | ABB IRB 140 / IRB 1600 / IRB 2400 / IRB 2600（依生产年份 P/N 后缀确认兼容性） |
| 适配驱动 | ABB IRC5 柜内 DSQC 系列伺服驱动模块（如 DSQC661/662 等） |
| 额定功率 | ≈ 0.2–0.75 kW（依 IRB 机型年份，典型 Axis4 偏小、Axis6 略大） |
| 额定电压 | 三相 200/230 V AC（UVW 绕组） |
| 额定转速 | 3000 rpm（典型），最高 ≈ 6000 rpm |
| 额定转矩 | ≈ 0.3–1.2 Nm（依具体轴及机型） |
| 抱闸 (Brake) | 无（Axis 4-6 通常无保持制动；Axis 1-3 才有） |
| 反馈元件 | 内置旋转变压器(Resolver)，典型 2-pole 或 多极 Resolver |
| 安装形式 | 法兰式 B5 (IM B5)，手腕关节专用紧凑法兰 |
| 轴伸 | 带键槽或光轴（依变体），配弹性联轴器连 RV/谐波减速机 |
| 引线方式 | 马达动力 UVW + PE + Resolver 多芯屏蔽缆，经机器人臂内走线 |
| 防护等级 | IP65（手腕侧），本体 IP54 |
| 冷却方式 | 自然对流 (IC410) |
| 工作环境温度 | +5 ～ +45 ℃ |
| 储存温度 / 湿度 | -30 ～ +70 ℃ / 5–95% RH 无冷凝 |
| 外形尺寸 (约) | Ø50–80 mm × L 80–140 mm（依功率及轴号） |
| 净重 | ≈ 0.8–2.0 kg |
| 认证 | CE / ISO 10218 / UL（依出货地区） |
| 原产地 (COO) | Sweden / Finland / China (Shanghai Robotics Plant) |
