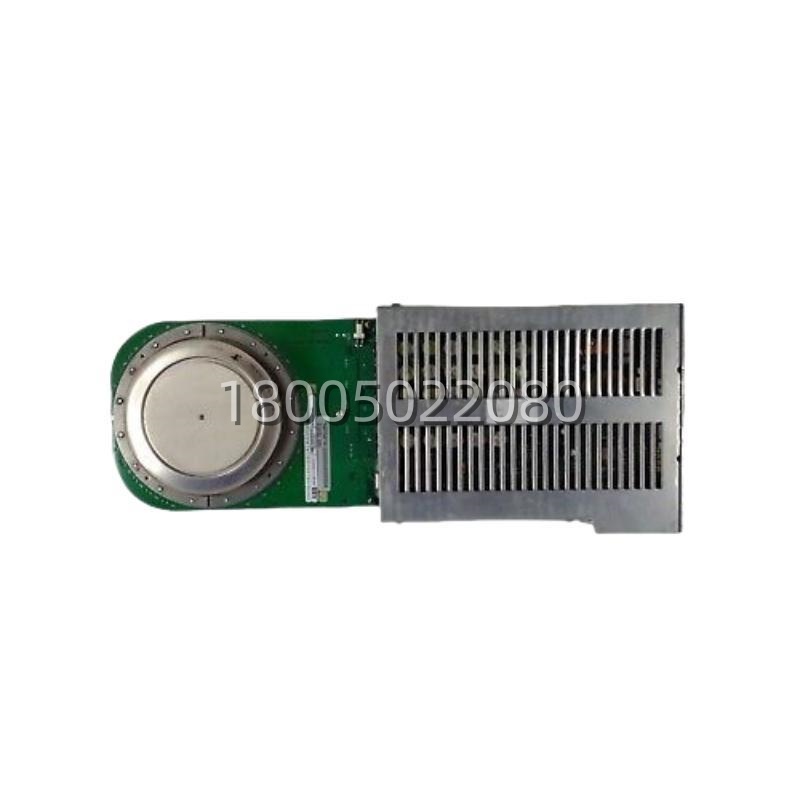

这组型号（3BHB003154R0101 配合 5SHX1960L0004 等）构成了 ABB 高压变频器（如 ACS6000 或 ACS5000 系列）功率单元里的 IGCT（集成门极换流晶闸管）核心组件。其中，3BHB003154R0101 (常对应 5SXE04-0150) 是门极驱动接口单元 (GDIU)，负责接收光纤控制脉冲并放大驱动 IGCT；而 5SHX1960L0004 (配合 3BHL000390P0104 底座/压板) 是实际承担几千伏、上千安培开关的功率半导体模块。在轧机主传动或全厂风电变流器中，这两者的配合精度决定了能量转换效率和器件寿命。
集成或更换这套组件是高压柜里最“玩心跳”的活儿。驱动板与功率模块必须成对匹配，螺丝扭矩要求极高（通常 M8/M12 需 10-20 Nm，以手册为准），且散热硅脂涂抹厚度得控制在 0.1-0.2 mm。光纤接头必须酒精擦拭，插到底。我们在发货前会对驱动板进行模拟负载测试，核对脉冲波形，并确保功率模块端子平整无划痕，到货后按原厂力矩紧固，能大幅降低上电炸机风险。
- 驱动单元型号: 3BHB003154R0101 (关联板号/订货号: 5SXE04-0150)
- 产品类型: IGCT 门极驱动接口单元 (Gate Drive Interface Unit, GDIU) / 驱动控制板
- 功能: 接收来自主控/光纤适配器的 PWM 信号，生成正负门极驱动电压，监测 IGCT 状态 (通态压降、故障电流)，执行 desaturation 保护。
- 供电: 通常由功率单元内部的隔离电源板 (如 3BHB… 系列) 提供 +/- 15V 或 +24V。
- 通讯接口: 塑料光纤 (POF) 输入/输出，高压隔离。
- 保护功能: 欠压锁定 (UVLO), 短路保护 (SC), 电源故障检测。
- 功率模块型号: 5SHX1960L0004 (安装组件/压条: 3BHL000390P0104)
- 产品类型: IGCT (Integrated Gate-Commutated Thyristor) 功率模块
- 额定电压: 3300 V AC (阻塞电压通常更高，约 4500V-6000V DC，以手册为准)
- 额定电流: 1900 A (连续), 峰值可达 3000 A+
- 通态压降 (Vtm): 典型 2.5 V @ 1900 A
- 门极触发电流: 约 0.5 A (依驱动电路)
- 开关频率: 通常 < 500 Hz (低频开关，适合高压大电流)
- 冷却方式: 铜基板 (可适配水冷或强风冷)
- 安装: 螺栓固定 (Stud mount) 至散热器，需导热硅脂/陶瓷片。
- 工作温度: -40°C 至 +85°C (结温可达 125°C+)
- 成套性说明: 现场更换时往往需同时关注 3BHB003154R0101 (驱动板), 5SHX1960L0004 (IGCT 管芯), 3BHL000390P0104 (机械压条/安装件)，以及散热面的处理。
典型应用场景与工程痛点
高压功率单元炸机，十有八九是 IGCT 关断瞬间过压或驱动脉冲丢了一个。这套组件主要扛着兆瓦级的能量流。
- 冶金行业 – 热连轧机主传动
轧机咬钢瞬间，电流冲击极大。IGCT 需承受数倍额定电流的峰值，驱动单元必须在微秒级关断。痛点：驱动板供电纹波大或光纤受电机动力缆干扰，导致 IGCT 误导通，直流母线短路。
- 矿山行业 – 矿井提升机/球磨机
几兆瓦的变频器 24 小时运行。IGCT 结温循环变化大，如果驱动板上的电解电容老化，门极驱动电压不稳，会导致输出电流谐波变大，电机振动加剧。
- 电力行业 – 静止无功发生器 (SVG)
柔性输变电用的变流器。IGCT 开关频率虽不高，但需长期导通。痛点：散热硅脂干涸导致 IGCT 过热，热保护若驱动板未正确回传信号，直接炸管。
