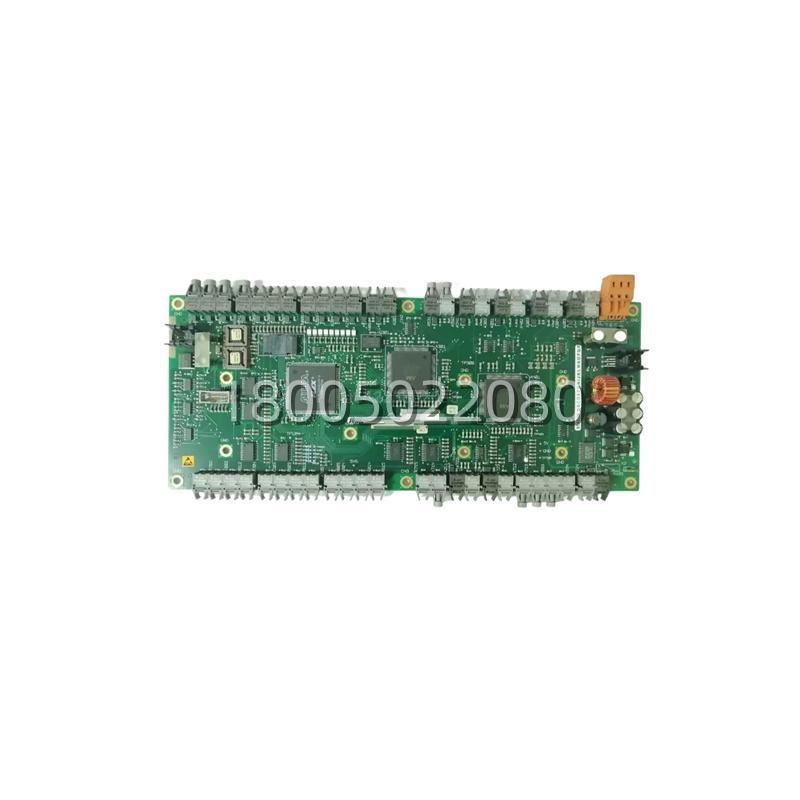

励磁系统报“电压测量异常”，或者 DCS 画面上的发电机端口电压一直跳变？别急着怀疑 PT 柜，有时候就是这块 ABB 3BHE014023R0101 (UFC789AE101) 前端的采样电阻或隔离电路受扰了。它是 ABB 过程自动化和励磁控制系统中经典的通用接口板，核心任务就是把现场的高低电压、数字状态信号“翻译”成后端控制器吃得消的标准信号，同时隔开强弱电。
这块板子最直接的本事是直接测量最高 800V DC 的电压信号（再高必须加霍尔传感器），省了前端的分压器。RS485 口走 Modbus RTU，方便挂进现有的控制网络。通道与逻辑侧做了 2500V AC 的 galvanic 隔离，现场有感应电或地电位差时，不容易烧后级的控制卡。带电源、通讯、错误和输入状态 LED，柜门前一眼就能看到哪路信号有问题，不用拿表笔在端子上一点一点量。
| 参数项 | 规格值 |
|---|---|
| 产品代码 | 3BHE014023R0101 |
| 模块型号 | UFC789AE101 |
| 所属系列 | ABB UFC 700 系列 / 过程自动化与励磁控制 |
| 最大直接输入电压 | 800 V DC (超过需配霍尔传感器) |
| 额定输入电流 | 32 mA (典型) |
| 信号类型支持 | 模拟电压, 数字状态量 |
| 通讯接口 | RS485 半双工 |
| 通讯协议 | Modbus RTU (主/从可配置) |
| 波特率 | 最高 115.2 kbps (可配置) |
| 电气隔离 | 输入通道与控制电路间 2500V AC 电隔离 |
| 供电电压 | +24 V DC (50 mA, 支持冗余电源) |
| 工作温度 | -40°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 湿度范围 | 5% 至 95% (非凝露) |
| 防护等级 | IP45 (前面板) / 柜内安装 |
| 安装方式 | DIN 导轨 或 柜内安装 (兼容 TU5xx 系列底座) |
| 指示 LED | 电源(PWR), 通讯(COM), 错误(ERR), 输入状态(IN1-IN4) |
| 重量 (约) | 500 g |
| 认证标准 | CE, UL, CSA, ATEX (危险区域合规) |
- 火力发电 – 发电机励磁系统及机端电压采集
直接采集发电机转子电压/电流或机端 PT 二次电压（若 <800V DC/AC）。痛点在于高电压串入与地环路干扰，普通卡件易被击穿或读数漂移；该板 2500V AC 隔离和直接测量能力解决了这个麻烦。
- 化工与油气 – 高压反应器、管道监测
现场传感器或变送器供电电压较高，或者需要将 0-800V DC 的工艺电压信号送入 DCS。这里最怕信号地与柜体地电位差引起的共模干扰，该板的隔离设计能有效阻断地环路。
- 水处理与电力配电 – 直流屏或 UPS 电压监控
监控直流 220V 或 110V 母线电压时，直接接入省去分压变送器。替换老式模拟量变送器时，它能直接融入 Modbus 网络，减少柜内接线点。
