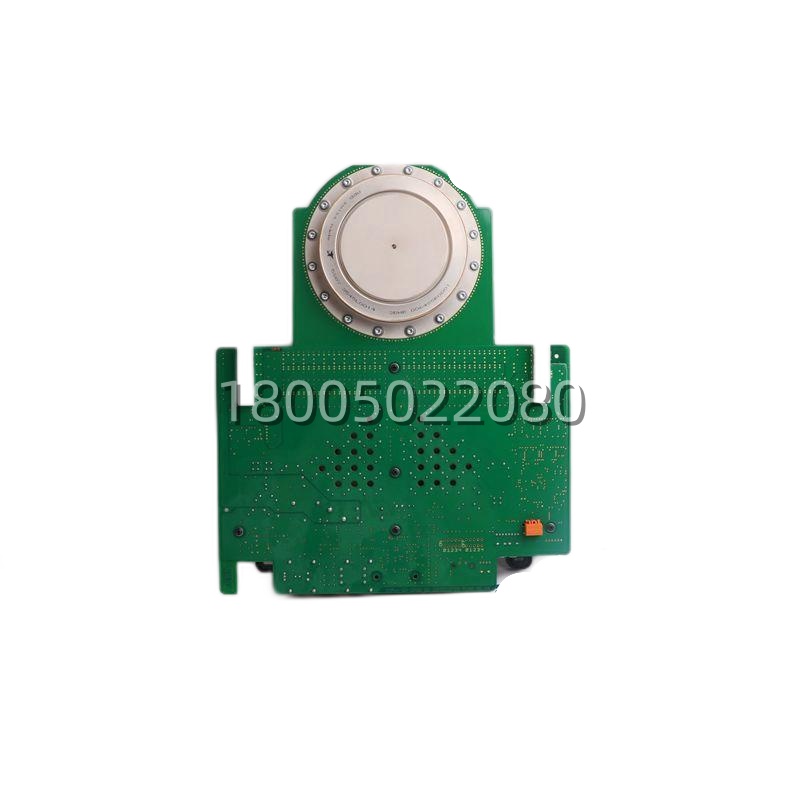

- 型号: 3BHE014105R0001 (套件号), 5SGY55L4500 (IGCT模块), 5SXE08-0167 (驱动板)
- 品牌: ABB
- 系列: ACS6000 / PCS6000 中压传动及电力电子系列
- 核心功能: 中压变频或电力转换系统中的核心高压开关与驱动
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: IGCT 功率模块及门极驱动板套件 (IGCT Module & Gate Driver Kit)
- 关键规格:
- IGCT 电压/电流: 4500 V / 3500 A
- 驱动板型号: 5SXE08-0167
- 封装: 压装式 (Press-pack)
- IGCT 功率模块 (5SGY55L4500)
- 产品描述: 非对称集成门极换向晶闸管 (Asymmetric Integrated Gate-Commutated Thyristor)
- 额定阻断电压 (VDRM/VRRM): 4500 V
- 通态平均电流 (IT(AV)): 3500 A (典型值,以手册为准)
- 通态峰值电流 (ITSM): 需核对原厂手册(通常 15-20 kA 级别)
- 导通压降 (VT0): 典型 2.0 – 3.0 V @ 3500 A
- 关断电荷 (Qrr): 需核对原厂手册
- 开关频率: 优化于 < 1 kHz (中压传动典型)
- 封装形式: 压装式 (Press-pack), 无引线
- 门极触发电流: 典型 0.5 – 1.0 A
- 工作结温 (Tj): -40°C 至 +125°C
- 存储温度: -55°C 至 +125°C
- 隔离耐压: ≥ 15 – 20 kV (门极-阳极/阴极, 以手册为准)
- 冷却方式: 强制水冷 (通过上下压紧散热器)
- 安装方式: 夹紧于水冷散热器之间 (高压绝缘)
- 直径: 约 100 mm – 122 mm (典型压装 IGCT 尺寸)
- 重量: 约 3.5 – 5.0 kg
- 门极驱动板 (5SXE08-0167)
- 产品描述: IGCT 门极驱动接口单元 (Gate Drive Interface Unit)
- 功能: 接收光纤控制信号，提供 IGCT 门极充放电脉冲，监测保护
- 输入信号: 光纤 (来自逆变器控制板 BCU/主控制器)
- 输出能力: 高电流门极脉冲，具备 dv/dt, di/dt 及短路保护
- 供电电压: 通常由功率单元内部辅助电源 (+/-15V, +24V, 或专属隔离电源)
- 保护功能: 欠压锁定 (UVLO), 短路保护 (DESAT), 故障反馈 (Fiber)
- 工作温度: -25°C 至 +85°C (依赖柜内环境)
- 安装位置: 逆变器功率单元 (INU) 内部机架或靠近 IGCT 模块
- 接口: 光纤收发, 排线/插针接 IGCT 门极端子
- 重量: 约 0.4 – 0.6 kg
搞中压传动集成（如 ACS6000 轧机主传或 STATCOM 无功补偿），这套 3BHE014105R0001 就是功率柜里的“重型火力”。5SGY55L4500 是非对称 IGCT 功率开关，扛得住 4500V 电压和 3500A 的持续电流，旁边的 5SXE08-0167 驱动板则负责把控制光纤的弱信号，放大成微秒级精确的门极触发脉冲。
换这套件是个精细活儿。IGCT 是压装式的，得用扭矩扳手按规定力道（通常 40-60 N·m，以手册为准）夹在上下水冷散热器中间，压力不均或接触面有灰，立马局部过热炸管。驱动板的光纤头得无尘擦拭，排线插紧。原装套件的门极触发特性和 IGCT 的关断电荷严丝合缝，换上就能满载运行，不用瞎调保护参数。
