产品深度介绍

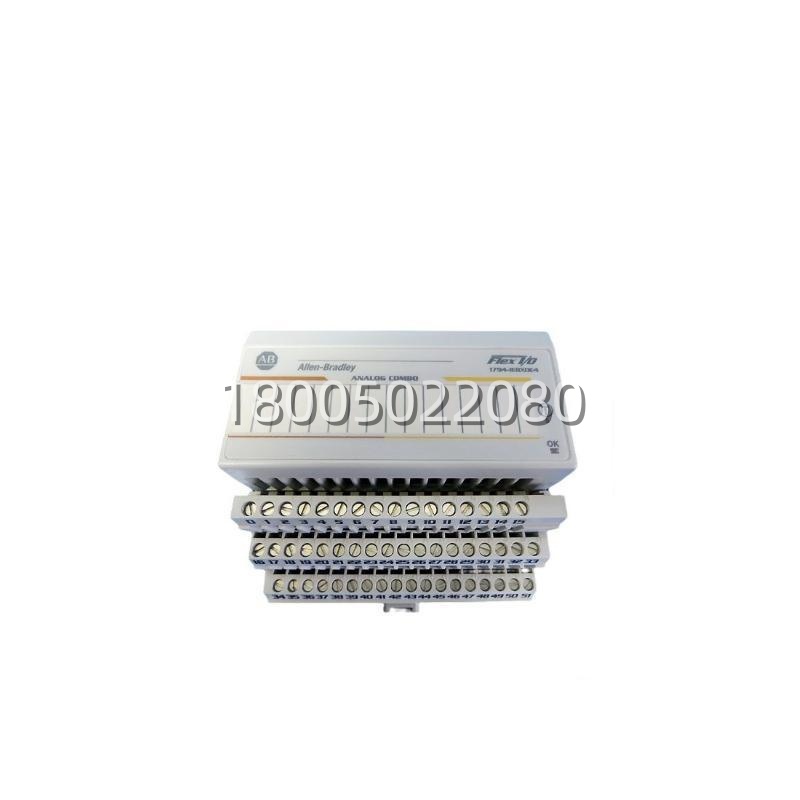

在需要密集模拟量信号处理的现场分站，比如污水处理厂的加药间或者反应釜的温控站，点位多但空间有限。1794-IE8XOE4就是为这种场景设计的高密度模拟量模块。一个模块能干两样活：8个通道可以接温度、压力、pH值等各种变送器的4-20mA信号（输入），同时还有4个通道能输出4-20mA信号去控制调节阀或变频器频率（输出）。这种组合设计极大地节省了槽位和成本，在FLEX I/O这种分布式架构里非常实用。
它的灵活性在于软件组态。通过适配器（如1794-AENT）在Studio 5000里，你可以独立配置每个通道是电压还是电流模式，量程是多少。输入通道是差分的，抗共模干扰能力比单端输入强。不过，高密度也带来一点“妥协”：所有通道共享模块的转换和通信资源，扫描周期会比独立的专用模块稍慢，对于要求极高刷新率的闭环控制可能不合适。但对于大多数过程监视和调节，它的性能绰绰有余。
关键技术规格
| 参数项 | 规格描述 |
|---|---|
| 模块型号 | 1794-IE8XOE4 |
| 产品类型 | 高密度模拟量组合模块 (8输入 / 4输出) |
| 系列/平台 | Allen-Bradley 1794 FLEX™ I/O |
| 输入部分 | |
| 输入点数 | 8 点， 差分输入 |
| 输入信号类型 | 软件可组态每通道: • 电压: 0 至 10V DC， ±10V DC 等 • 电流: 0 至 20mA， 4 至 20mA 等 |
| 输入分辨率 | 13 位 (数据字) |
| 输入阻抗 | 电压输入: ≥ 1 MΩ； 电流输入: 250 Ω (内部采样电阻) |
| 输入滤波 | 可软件选择 (多个档位) |
| 输出部分 | |
| 输出点数 | 4 点 |
| 输出信号类型 | 软件可组态每通道: • 电压: 0 至 10V DC 等 • 电流: 0 至 20mA， 4 至 20mA 等 |
| 输出分辨率 | 13 位 (数据字) |
| 输出驱动能力 | 电流输出: 最大 21 mA， 负载 ≤ 600 Ω 电压输出: 负载 ≥ 1 kΩ |
| 通用规格 | |
| 转换速率 | 所有通道顺序扫描， 总转换时间取决于滤波设置 |
| 精度 | 典型 ±0.1% 满量程 (25°C) |
| 背板通信 | 通过 1794 端子块底座与适配器模块通信 |
| 状态指示灯 | 模块状态 (绿色/红色)， 通道状态 (可组态) |
| 电源需求 | 从 1794 端子块底座取 24V DC 电源 (具体电流值需查手册) |
| 连接方式 | 通过可插拔的 24 针端子块连接现场信号 (端子块需单独订购， 如 1794-TB3) |
| 工作温度 | 0 至 60 °C |
| 存储温度 | -40 至 85 °C |
| 认证/标准 | cULus Listed, CE, ATEX, IECEx (具体认证以模块标签为准) |
| 典型应用 | 过程监控与调节， 如温度、压力、流量的采集与阀门/执行器的控制 |
