产品深度介绍

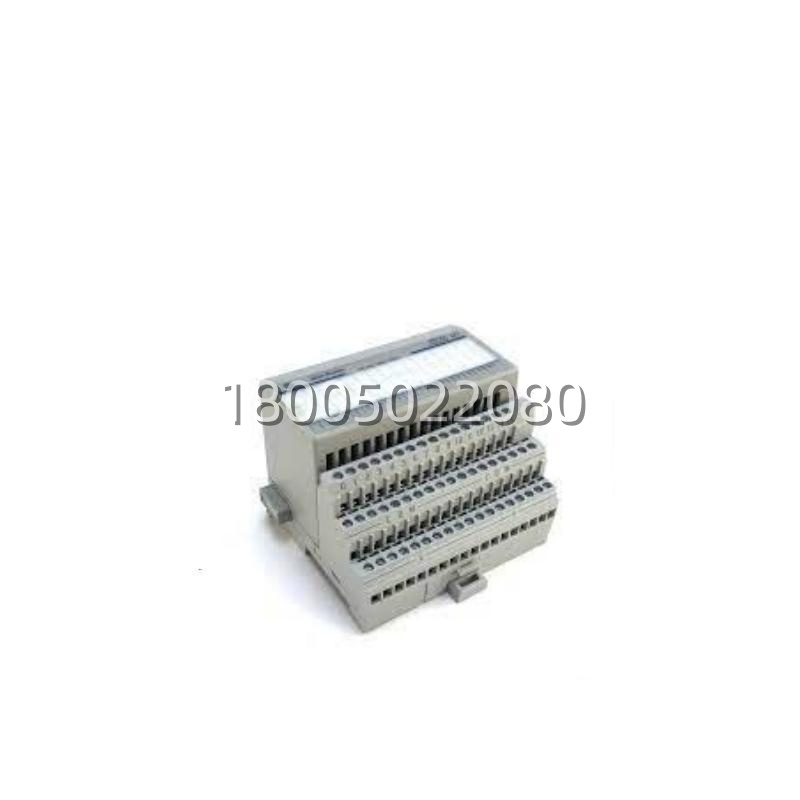

在一条产线上分散布置I/O站，FLEX I/O系统是个经典选择。1794-IB32 是其中的“高密度”输入模块，一块模块就能接32个现场开关信号，比如按钮、接近开关、光电传感器的状态。这种密度对于I/O点密集的区域特别划算，比如一个装配工位或者检测站，能省下不少模块成本和安装空间。它的输入类型是“灌入”式，意思是现场信号触点的电流“灌入”模块形成回路，这是工业现场最常用的接线方式，兼容NPN型传感器。
这32个点分成了两组，每组16个点共用一个公共端。接线时，公共端必须接到24Vdc的正极，现场的开关信号则接在输入端子和0V之间。模块符合IEC 61131中Type 2（2类）输入标准，意味着它能可靠地识别机械触点、甚至带一定漏电流的固态传感器信号。不过，高密度也意味着接线端子排比较紧凑，压线时要仔细，避免线头短路。另外，如果现场传感器是“拉出”式（PNP型）的，那就需要换用1794-IB16D等对应模块，或者加中间继电器转换信号了。
关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 制造商型号 | 1794-IB32/F (Catalog Number) |
| 兼容系统 | FLEX I/O 系统 (需配合1794适配器，如1794-AENT) |
| 输入点数 | 32 点 |
| 输入类型 | 24 Vdc 灌入 (Sinking) 直流输入 (兼容 IEC 61131 Type 2) |
| 输入电压范围 | 10 至 30 Vdc |
| 输入“1”信号电平 | 15 至 30 Vdc (开启) |
| 输入“0”信号电平 | 0 至 5 Vdc (关闭) |
| 输入电流 | 典型 8 mA @ 24 Vdc (每点) |
| 公共端配置 | 16 点一组，共 2 个独立公共端 |
| 响应时间 | 开通与关断时间典型为 1 至 3 ms |
| 隔离 | 组与组之间、与背板总线之间光电隔离 |
| 背板电流消耗 | 从FLEX I/O基板取电 (5V与24V)，具体数值需参考手册 |
| 状态指示灯 | 每个输入点有对应的状态LED指示灯 (绿色) |
| 接线方式 | 通过可插拔的1794-TB3或TB3S等端子块连接 |
| 工作温度 | 0°C 至 60°C |
| 安装方式 | 安装在1794系列基板 (如1794-TB3) 上，并固定于导轨 |
| 软件组态 | 在Studio 5000等软件中添加适配器模块后，I/O模块通常被自动识别和配置。 |
