关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|

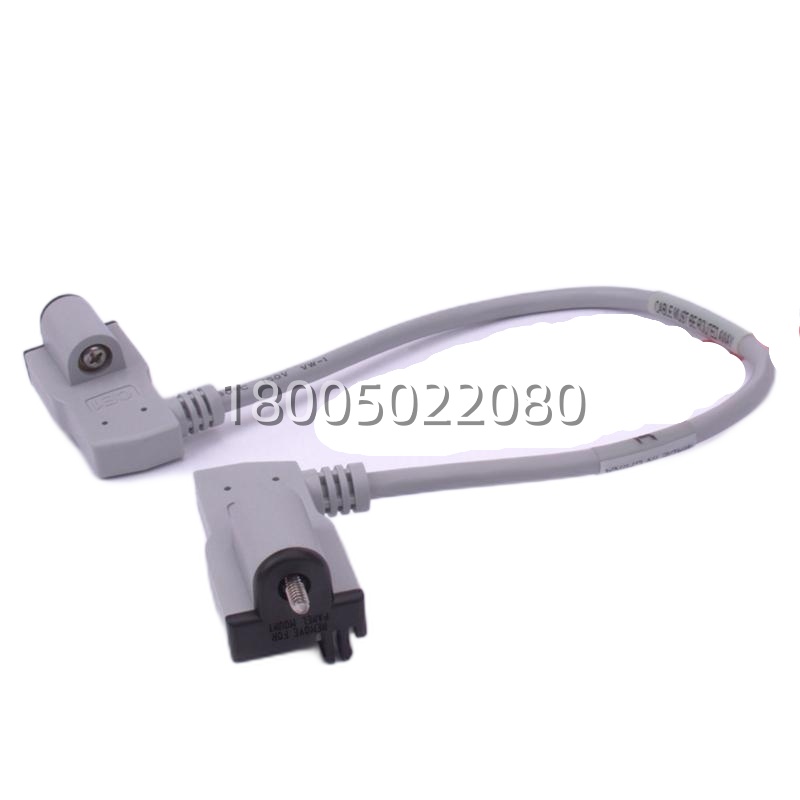

| 电缆型号 | 1794-CE1 A (“1”代表1米长度) |
| 产品描述 | 1 米适配器扩展电缆 |
| 主要用途 | 连接 1794 系列适配器模块 (如 1794-ASB, 1794-AENT) 与一个或多个 1794 端子块底座 (如 1794-TB3)。允许适配器安装在远离实际 I/O 模块的位置。 |
| 电缆长度 | 1 米 (标称值)。 |
| 连接器类型 | 一端为与适配器模块右侧插座匹配的插头；另一端为与端子块底座左侧插槽匹配的插头。 |
| 传输内容 | 传输适配器与 I/O 端子块之间的所有数据信号、电源和接地。 |
| 系统优势 | 1. 散热隔离： 将发热的适配器模块（如通讯处理器）与敏感的模拟量 I/O 模块隔离安装。 2. 空间优化： 适配器可安装在机柜内空间更充裕或散热更好的位置。 3. 维护便利： 更换适配器时，无需触动现场接线密集的 I/O 底座。 |
| 兼容性 | 兼容所有使用标准右侧扩展接口的 1794 适配器模块和标准左侧总线接口的 1794 端子块底座。 |
| 安装注意事项 | 电缆弯曲半径不宜过小，避免应力。连接时需对准插槽，均匀施力扣紧。 |
| 扩展能力 | 通过此电缆连接后，仍可在端子块底座右侧继续扩展标准的 I/O 模块。 |
| 替代型号 | 有不同长度的扩展电缆，如 1794-CE2 (2米)、1794-CE3 (3米) 等。 |
| 包装 | 通常为单独袋装。 |
产品深度介绍 | Product Introduction
在布置 FLEX I/O 站时，你是否遇到过这种情况：机柜空间紧张，而带通讯处理器的适配器模块发热较大，旁边又刚好是需要稳定工作的精密模拟量模块？1794-CE1 A 这根 1 米长的扩展电缆，就是解决这类矛盾的“空间魔术师”。它把适配器模块从 I/O 底座上“移开”一米，让你可以把适配器单独挂在散热好的地方，而 I/O 底座和现场接线可以集中在另一侧。这样既改善了散热，也让布局更清晰。
从系统设计和采购角度看，这根电缆属于典型的“非标但实用”的附件。在标准 BOM 里可能没有它，但经验丰富的工程师在遇到特定布局或散热难题时，会把它加入清单。它的需求量不大，但关键时刻能解决大问题。在供应链端，它属于小众但标准的配件，库存通常不深，需要时最好提前确认。使用时有个细节：虽然它提供了安装灵活性，但建议尽量使用最短所需的长度，过长的扩展电缆可能增加信号完整性风险（尽管对于 1 米而言这风险极低）。对于维护人员来说，如果现场遇到适配器频繁故障，检查其安装环境温度，并考虑用这根电缆将其“搬家”，可能比单纯更换模块更有效。
