产品深度介绍

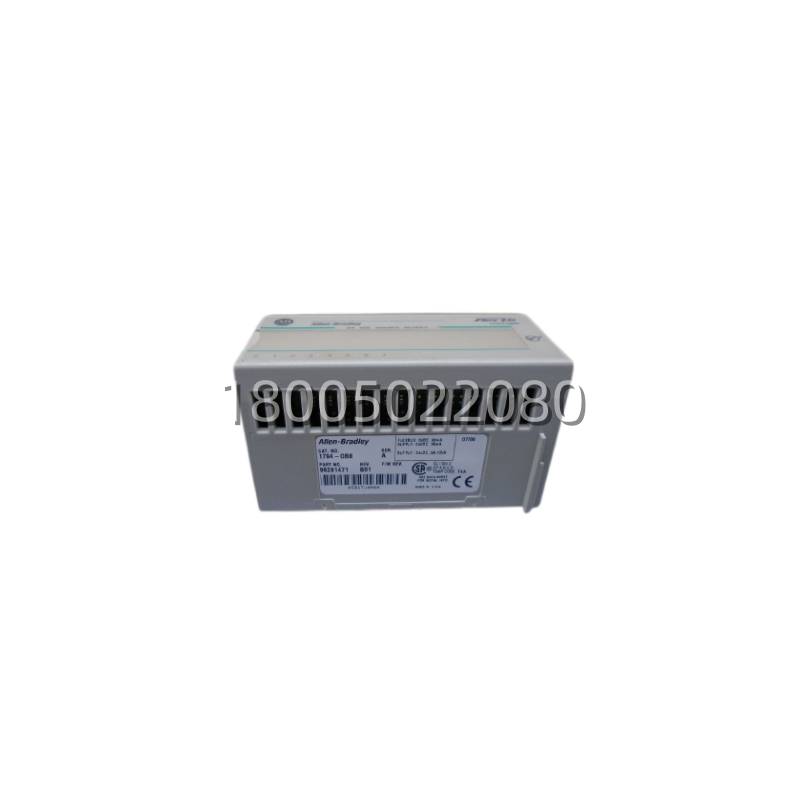

FLEX I/O系统的模块化优势，在1794-OB8这类输出模块上体现得很直接。它不像传统卡件式I/O，而是自带了一个小底座，现场接线就接在这个可插拔的端子上。模块本身可以热插拔（在适配器支持下），维护时把故障模块一拔，新的插上去就行，线都不用动，这对减少停机时间很关键。
八个输出点，每点都是独立的，意味着一个点短路，内置的保护电路会动作，不会影响其他点。输出类型是源型（Sourcing），也就是模块提供24V正极，现场负载的另一端接负极。这种接法在欧美系设备里很常见。它的驱动能力是每点2安培，带个接触器线圈或者小型电磁阀足够了。在需要分布式I/O、且对维护便利性有要求的产线上，比如汽车装配或输送系统，用这种模块能省不少事。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌与系列 | Allen-Bradley, FLEX I/O |
| 模块型号 | 1794-OB8 |
| I/O类型 | 数字量直流输出模块 |
| 输出点数 | 8 点，分组隔离 (通常2点一组) |
| 输出电压 | 10.2 至 30 V DC |
| 额定输出电流 | 2.0 A 每点 (在 55°C 时) |
| 浪涌电流 | 6.0 A 持续 100 ms (每点) |
| 漏电流 (OFF状态) | 最大 0.5 mA |
| 响应时间 (ON 到 OFF) | ≤ 1.0 ms |
| 响应时间 (OFF 到 ON) | ≤ 1.0 ms |
| 背板电流消耗 (5V) | 最大 65 mA |
| 现场侧电流消耗 (24V) | 由外部现场电源提供，不通过背板 |
| 隔离 | 通道组间隔离，通道与逻辑间隔离 |
| 工作温度 | 0 至 60 °C |
| 连接方式 | 通过可插拔的端子块连接 (如 1794-TB3) |
| 指示灯 | 每点绿色 LED 指示输出状态 |
| 保护功能 | 过流保护，短路保护 |
