产品深度介绍

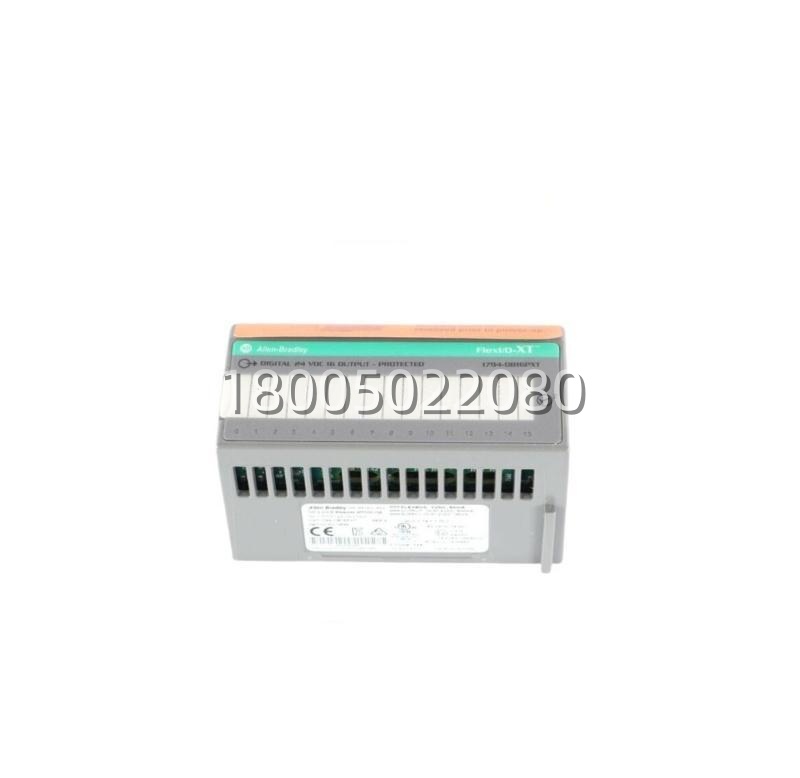

在需要大量、快速开关控制的应用里，比如控制一整排的电磁阀或指示灯，高密度输出模块能有效节省空间和成本。Allen-Bradley 1794-OB16PXT 就是 FLEX I/O 系列里的一款“排炮”——它在紧凑的宽度内集成了 16 个独立的直流输出点。和继电器输出模块不同，它采用晶体管输出，开关速度可以非常快（毫秒级），而且寿命几乎是无限的，特别适合需要频繁动作的场合。
每个输出点能持续提供 2 安培电流，驱动常见的 24V 电磁阀足够了。但工程师用的时候要特别注意模块的总电流限制——虽然单点 2A，但 16 个点加起来不能超过 8A。这意味着你不能让所有点同时满负荷输出，实际应用时需要计算一下总功耗。模块输出类型是“源型”（Sourcing），意味着它是从模块向外提供 24V 正极，现场负载的另一端要接到 0V。接线前确认清楚，别和“漏型”接反了。在包装、装配这类 I/O 点密集的自动化设备上，这种高密度模块很常见。
关键技术规格
| 项目 | 规格 |
|---|---|
| 型号 | 1794-OB16PXT |
| 产品类型 | 数字量输出 (DC Sourcing) 模块 |
| 额定输出电压 | 24 VDC (10-30 VDC 工作范围) |
| 通道数量 | 16 个输出点 (分为 2 组， 每组 8 点) |
| 每通道额定输出电流 | 2.0 A (在 60°C 时) |
| 模块最大总输出电流 | 8.0 A (所有通道总和) |
| 每通道峰值电流 | 3.0 A (持续 100 ms) |
| 输出类型 | 固态 PNP 晶体管 (源型) |
| 导通状态压降 | 典型 1.5 VDC (在 2A 时) |
| 关断状态漏电流 | 典型 0.5 mA |
| 输出响应时间 | 导通/关断时间典型值 1 ms |
| 隔离 | 通道组间 500V AC (8 点一组)， 现场侧与逻辑侧隔离 |
| 诊断功能 | 每个通道具有绿色 LED 状态指示灯 |
| 背板电流消耗 (5V) | 典型 150 mA |
| 背板电流消耗 (24V) | 典型 5 mA (为逻辑电路供电) |
| 现场侧连接 | 通过 1794 系列端子块 (如 1794-TB3/TB3S) 连接 |
| 工作温度范围 | 0 至 60 °C |
| 存储温度范围 | -40 至 85 °C |
| 安装方式 | 卡装在 FLEX I/O 适配器或扩展底座上 |
