产品核心摘要 | Product Core Brief

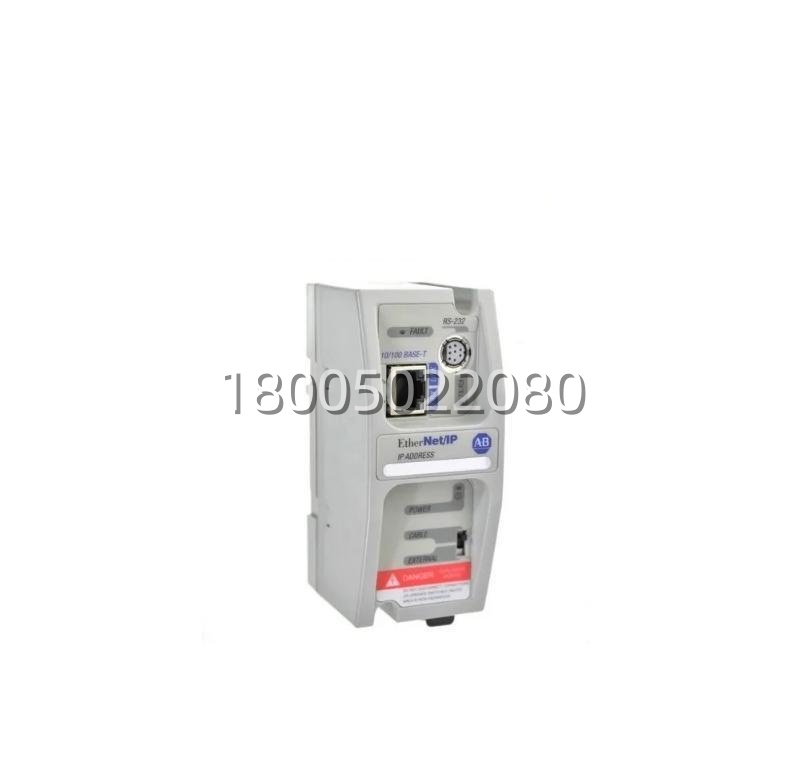

- 型号： 1769-NET-ENI
- 品牌： Allen-Bradley (罗克韦尔自动化)
- 系列： 网络接口模块
- 核心功能： 作为协议网关，将串行设备（如 MicroLogix, SLC 500）的 DF1 协议转换为 EtherNet/IP 协议，使其接入工业以太网。
- 产品类型： 串行转以太网通讯模块 / 网关
- 关键规格： 1 个 RS-232 串口 | 1 个 10/100 Mbps 以太网口
- 成色： 可提供全新原装 (New Surplus)
- ⚠️ 注意： 此为早期联网方案，性能有限，适用于非实时数据交换，如程序上传/下载、HMI 数据访问、非关键数据采集。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 模块型号 | 1769-NET-ENI |
| 产品描述 | EtherNet/IP 转串行接口模块 (EtherNet/IP to Serial Interface) |
| 串行端口 | 1 个 RS-232 端口，支持 DF1 全双工/半双工协议。 |
| 以太网端口 | 1 个 10/100 Mbps RJ45 端口，支持 EtherNet/IP (显性报文)。 |
| 主要功能 | 协议转换。允许以太网上的设备（如运行 RSLogix 500 的电脑、PanelView Plus HMI、ControlLogix/CompactLogix 控制器）通过 TCP/IP 网络，透明地访问串行设备。 |
| 典型应用 | 远程编程/监控 MicroLogix 1100/1200/1500、SLC 500；将串口设备数据接入上位 SCADA 系统。 |
| 配置方式 | 通过网页浏览器登录模块的 IP 地址，进行网络参数和串口参数配置。 |
| 数据交换 | 支持“数据表”功能，可在串行设备与以太网设备之间映射预设的数据区。 |
| 供电 | 24V DC 电源输入 (通过 1769 紧凑型电源模块或独立 24V 电源适配器)。 |
| 安装方式 | 可面板安装或 DIN 导轨安装。 |
| 工作温度 | 0°C 至 60°C |
| 性能限制 | 非实时设备，扫描和转发数据有延迟，不适用于高速 I/O 控制或运动控制应用。 |
产品深度介绍 | Product Introduction
十年前，当工厂开始从串行网络转向以太网时，1769-NET-ENI 是让那些老古董 PLC（比如只有串口的 MicroLogix 1200）跟上时代的最简单办法。它本质上是个“翻译官”，蹲在设备柜里，一边用串口线和 PLC 聊天（说 DF1 协议），另一边用网线跟上位机或新控制器沟通（说 EtherNet/IP 协议）。这样，工程师不用换掉整套老设备，就能在办公室电脑上远程监控和下载程序。
不过坦白讲，它的性能在今天看来有点“慢”了。它处理的是非实时数据，适合程序维护、数据采集和 HMI 显示，你可别指望用它来做实时控制。从供应链和现代化升级的角度看，它现在是个“过渡性备件”。新项目肯定直接选自带以太网口的控制器。但对于那些还有大量存量串口设备、又需要联网集成的工厂，备上一两个 ENI 模块依然是成本最低的解决方案。采购时要注意，它的固件版本最好和你的网络环境兼容。在配置时，IP 地址、子网掩码、网关这些要设对，网页配置界面比较老派，但功能还算直观。用它联网后，网络稳定性比直接串口连接强多了，至少不用拖着长长的串口线到处跑。
