产品核心摘要

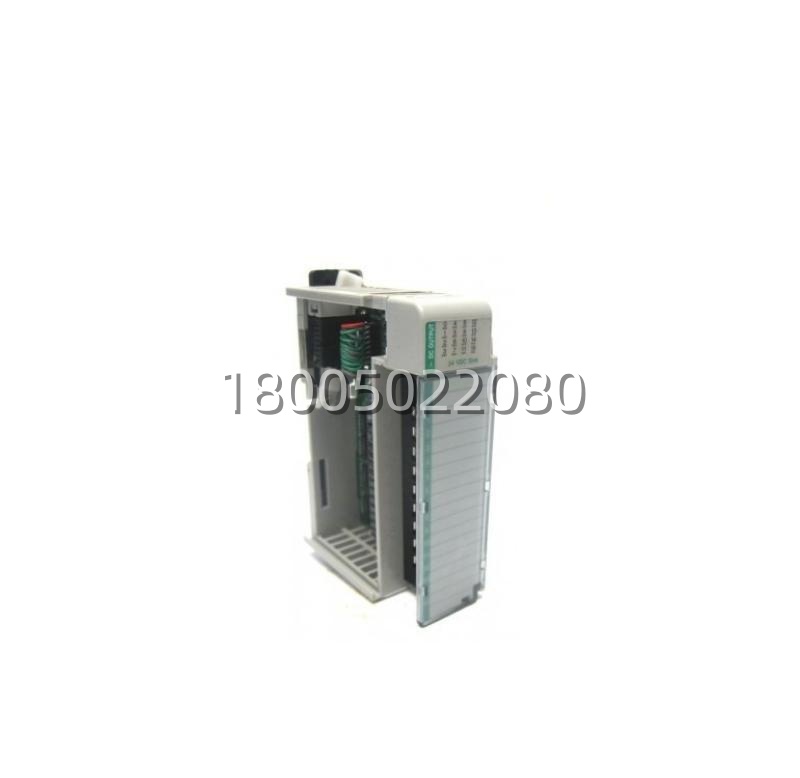

- 型号: 1769-OV16
- 品牌: Allen-Bradley (Rockwell Automation)
- 系列: Compact I/O
- 核心功能: 为Compact I/O系统提供16点、24V直流、晶体管型的开关量输出。
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型: 数字量晶体管输出模块
- 关键规格: 16点 24Vdc 拉出 (Sourcing) 输出 | 0.5A/点输出电流 | 短路保护
产品深度介绍
在需要快速、频繁开关直流负载的场合，比如控制电磁阀、小功率直流继电器或者PLC的输入点，晶体管输出模块比继电器更合适。1769-OV16 就是Compact I/O平台上的一个“快枪手”。它的16个输出点都是晶体管型，响应速度是微秒级的，没有机械磨损，寿命几乎是无限的——只要不超载或者短路。它的输出类型是“拉出”式，意思是模块内部从公共端“拉出”电流，流过负载，最终从输出点流回模块。这和常见的“灌入”式正好相反，接线时要特别注意。
这个模块每点能输出0.5A的电流，16个点加起来总电流也有限制（通常是每4点或8点一组有公共端和总电流限制，具体看手册）。驱动常见的24V小型中间继电器（线圈电流几十毫安）或者指示灯绰绰有余。模块自带短路和过载保护，万一现场线接错了或者负载短路，它会关断输出并报告故障，保护模块自身不被烧毁。不过，晶体管怕过压和反接，所以驱动感性负载（比如电磁阀线圈）时，一定要在负载两端并联续流二极管，否则关断时产生的感应电压尖峰很容易打坏内部晶体管。
关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 制造商型号 | 1769-OV16 |
| 兼容系统 | CompactLogix 5370, Compact I/O 系统 |
| 输出点数 | 16 点 |
| 输出类型 | 24 Vdc 拉出 (Sourcing) 晶体管输出 (PNP型) |
| 输出电压范围 | 20 至 30 Vdc |
| 每点额定电流 | 0.5 A |
| 每点浪涌电流 | 通常支持短时更高电流 (如1A)，但需遵循占空比限制 |
| 公共端配置 | 通常为 4 点或 8 点一组，共用公共端 (具体分组需查手册) |
| 最大漏电流 | 关断时，典型 < 0.5 mA |
| 保护功能 | 内置短路保护、过载保护、过热保护 |
| 响应时间 | 开通与关断时间均在微秒 (µs) 级 |
| 隔离 | 组与组之间、与背板之间光电隔离 |
| 背板电流消耗 | 从总线电缆取电 (5V与24V)，具体数值需参考手册 |
| 状态指示灯 | 每个输出点有对应的状态LED指示灯 |
| 接线方式 | 可插拔的螺丝压接端子块 (Removable Terminal Block) |
| 工作温度 | 0°C 至 60°C |
| 安装方式 | 标准 35mm DIN 导轨安装，通过1769-CRRx总线电缆连接 |
| 感性负载保护 | 驱动直流感性负载时，必须在负载两端外接续流二极管。 |
