关键技术规格 | Key Technical Specifications
| 参数项 | 规格 / 描述 |
|---|---|
| 基础型号 | 505-4732 (此为“基本型号”，必须搭配后缀代码才能确定完整规格，如 505-4732-XXX) |
| 系统平台 | Texas Instruments (TI) / Siemens 505 Series PLC |
| 模块类型 | 数字量输出模块 (Discrete Output Module) |
| 输出类型 | 可能性A：继电器输出 (Relay Output) 可能性B：晶体管输出 (Transistor Output, 通常为直流) 具体类型由后缀决定，这是选型的首要关键。 |
| 输出点数 | 常见配置有 8点、16点、32点等。具体点数由后缀决定。 |
| 输出公共点 | 通常为分组式，例如 4点/组、8点/组，每组有一个公共端 (COM)。 |
| 继电器输出典型规格 | 触点容量: 通常 2A @ 30V DC 或 250V AC。 开关电压: 最大 250V AC / 30V DC。 电气寿命: 约 10^5 次 (电阻负载)。 响应时间: 吸合/释放约 10ms。 |
| 晶体管输出典型规格 | 输出电压: 通常 5-30V DC (汇型 Sinking 或 源型 Sourcing)。 输出电流: 每点通常 0.5A – 2A。 开关频率: 可达 1 kHz 或更高。 保护: 通常内置过流和短路保护。 |
| 隔离方式 | 光电耦合器隔离，隔离现场与逻辑侧。继电器输出通过机械触点实现物理隔离。 |
| 状态指示 | 每个输出通道通常有一个 LED 指示灯，显示该点的逻辑输出状态 (通电/断电)。 |
| 供电要求 | 逻辑侧电源通常从 PLC 背板获取 5V DC。负载侧电源由外部单独提供，连接至模块的 COM 端和负载。 |
| 接线方式 | 通常为可插拔螺丝端子排，便于安装和维护。 |
| 安装方式 | 模块化设计，插入 TI 505 系列 PLC 的专用 I/O 机架或基板中。 |
| 工作温度 | 0°C 至 +60°C (32°F 至 140°F) |
| 认证 | 符合当时适用的 UL, CSA, CE 等标准 (具体以原始手册为准)。 |
| 兼容性与使用 | 仅与 TI 505 / Siemens 505 系列 CPU 和 I/O 机架兼容。不兼容西门子 SIMATIC S7 系列或其他品牌 PLC。 |
| 核心警告 | “505-4732”是不完整的订货号。 在采购或替换前，必须获取原有模块上完整的型号标签 (如 505-4732-002, 505-4732B1, 505-4732-1001 等)。后缀不同，输出类型、点数、电压等级可能完全不同，直接替换可能导致不工作或损坏。 |
产品深度介绍 | Product Introduction
“505-4732”是一个需要被“解码”的型号。它指向的是一个庞大的、现已停产的TI 505 PLC I/O模块家族。在没有后缀代码的情况下，我们只能确定它是一块数字量输出模块，但其核心电气参数——是驱动交流接触器的继电器，还是用于快速切换直流电磁阀的晶体管——是完全未知的。在TI 505系统的全盛时期，这种模块化设计允许用户根据负载特性（交流/直流、电流大小、开关频率）精确选型。
如今，它的全部价值在于“精确替换”。对于仍在运行505系统的工厂（这类系统在北美尤其多，用于水处理、楼宇自控和传统制造业），一块故障的输出模块可能导致一台关键设备停机。更换时，工程师必须像法医一样核对旧模块上的每一个字符：后缀代码决定了替换件的电气兼容性；而模块的固件版本或硬件版本（有时由标签上的日期码或修订字母表示）则可能影响与特定CPU或机架的配合。一个常见的陷阱是：误将继电器输出模块（用于交流220V）替换为晶体管输出模块（通常用于直流24V），上电瞬间就可能造成模块永久性损坏甚至引发安全问题。因此，处理此类备件，第一原则是“核对，再核对”。
还在用老掉牙的TI 505 PLC？那你的备件柜里可能就有这么一块“505-4732”开头的输出模块。但先别急着按这个号买，会踩坑。

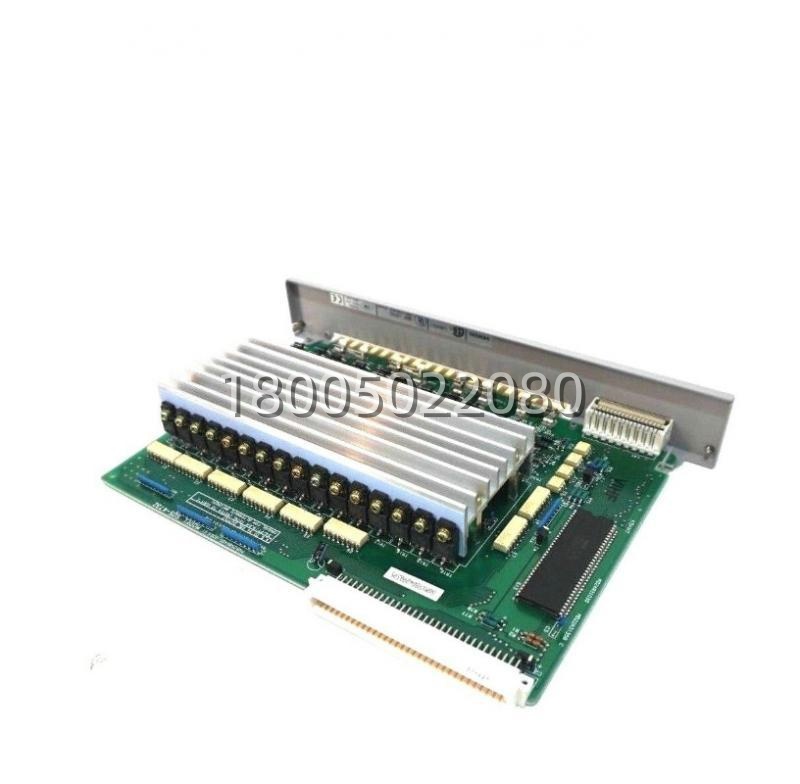

这块板子是负责“干活”的——PLC算出来的结果，通过它来控制外面的继电器、灯泡、电磁阀。关键就在于它怎么“干”。有的型号里面是小继电器，能直接开关220V的交流电；有的是晶体管，只能通断24V直流电。你用直流的板子去接交流接触器，一通电就放烟花。所以，买之前一定要把旧模块从槽位上拔下来，看侧面那个白色标签上完整的型号，比如“505-4732-1001”或者“505-4732B1”，一个字母数字都不能差。另外，注意一下输出点是分组的，一组共用一个COM端，接线时别接串了。这种老模块，现在能买到库存新件算是运气好，多半是拆机件，上机前最好测试一下每个点。
