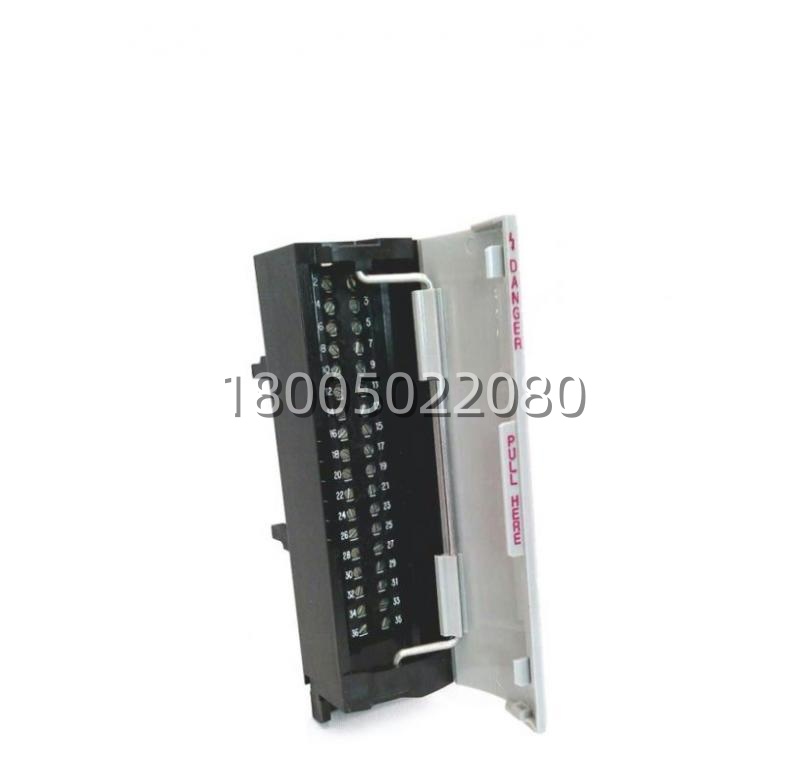

Siemens 505-4632 | 数字量输出模块 24V DC

【关键技术规格】

参数项	规格描述
模块型号	505-4632
通道数量	16 点数字量输出
输出类型	晶体管，源型输出 (P-sourcing)
额定负载电压	24 V DC (允许范围: 20.4 – 28.8 V DC)
每点额定电流	0.5 A
每模块总电流	4 A (所有16个通道同时输出的总和不得超过此值)
开关频率	最高 100 Hz (电阻性负载)
导通压降	典型值 ≤ 1.5 V
隔离	通道与背板总线之间为光耦隔离；通道组之间可能分组隔离。
状态指示	每通道一个绿色 LED，指示逻辑“1”状态。
短路保护	电子式短路保护，通常为模块级保护 (非单点)，短路后需重启模块恢复。
诊断功能	基本诊断：负载电源 (L+) 缺失监测。
接线方式	通过前连接器 (如 20针) 接线，使用螺钉端子或弹簧端子。
兼容背板/系统	需插入对应的 SIMATIC 机架，如 S7-300 的 DIN 导轨安装机架。必须核对前级系统型号。
工作温度	0 至 60 °C
认证	CE, UL, cULus 等

【产品深度介绍】

在为一个标准的S7-300/400系统选型时，505-4632这类16点晶体管输出模块是驱动小型直流负载的均衡之选。其0.5A/点的带载能力，恰好覆盖了大部分中间继电器线圈、小型电磁阀、PLC柜内指示灯和数码管的驱动需求。晶体管输出的优势在于无机械触点、寿命长、开关速度快，适合需要频繁通断的场合。

从设计和应用角度看，它的定位是“通用型”。4A的模块总电流限制定义了其应用边界——你可以同时驱动8个0.5A的负载，但不能16个点都接满0.5A的负载。实际工程中，通常会留出20%-30%的余量，并注意负载的浪涌电流。与继电器输出模块相比，它没有电气隔离和交直流通用的优点，但体积更小、成本更低、可靠性更高。与更高密度的32点模块相比，它在散热和接线便利性上更优。选择它的关键，除了点数，是确认负载特性：必须是直流负载，且感性负载（如继电器线圈）必须并联续流二极管。
