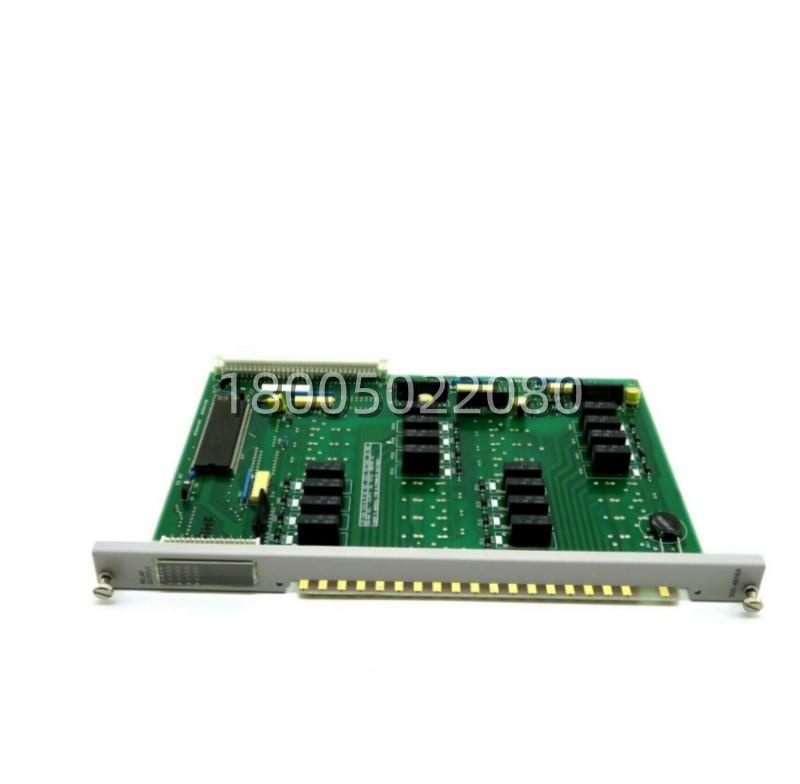

产品核心摘要 | Product Core Brief
- 型号 (Model): 505-4916A (西门子标准物料号: 6ES7491-6BP20-0AA0)
- 品牌 (Brand): Siemens (西门子)
- 系列 (Series): SIMATIC ET 200SP
- 核心功能 (Core Function): 一款 16 通道、继电器型数字量输出模块，用于驱动电磁阀、接触器、指示灯等负载。
- 产品类型 (Type): 继电器输出模块 (Digital Output Module, DQ)
- 关键规格 (Key Specs): 16 点继电器输出；额定负载电流 2 A (电阻性)；负载电压 24-230V AC/DC
- 成色: 全新原装 (New Surplus)，非翻新
关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 订货号 (美国常见) | 505-4916A |
| 西门子标准物料号 | 6ES7491-6BP20-0AA0 |
| 模块类型 | ET 200SP，数字量输出模块， 16 通道，继电器触点， NO (常开) |
| 输出点数 | 16 点，电气隔离 (8 点为一组) |
| 输出类型 | 机械继电器触点 (干接点) |
| 额定负载电压 | 24 VDC 至 230 VAC (交直流通用) |
| 每组额定负载电流 | 2 A (在 30°C 下，电阻性负载) |
| 每组总输出电流 | 每组 (8个继电器) 最大 8 A (在 30°C 下) |
| 触点材料 | AgNi (银镍合金)，带分断电弧设计 |
| 电气寿命 | 开关次数取决于负载类型和电流 (参考手册曲线) |
| 机械寿命 | 通常 ≥ 10^7 次开关操作 |
| 响应时间 | 闭合延迟：典型 10 ms 断开延迟：典型 5 ms |
| 背板总线接口 | 通过 BaseUnit 连接 (本例对应 BaseUnit BU..D20) |
| 模块供电 | 通过背板总线 (5 VDC) 为逻辑部分供电。负载电源 (L+) 需从 BaseUnit 的供电跳线或外部单独引入。 |
| 接线方式 | 通过可插拔的端子模块 (TM) 进行接线，方便维护。 |
| 状态指示灯 | 每个通道有绿色 LED 指示输出状态，模块有 RUN/ERROR 指示灯。 |
| 诊断功能 | 支持短路诊断、断线诊断 (需配合 1-线制或 2-线制连接)、负载电压监视 (通过 BaseUnit BU..D20)。 |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 70°C |
| 尺寸 (W x H x D) | 约 15 mm x 118 mm x 75 mm (单模块宽) |
| 兼容性 | 需安装在对应的 BaseUnit 上，并与 IM/CPU 兼容，支持 PROFINET, PROFIBUS 等网络。 |
| 备注 | 此为 ET 200SP 系统的模块，非 S7-1500 中央机架模块。需配合接口模块 (IM) 或 CPU 使用。 |
产品深度介绍 | Product Introduction
开篇 (策略 B: 技术定位直入): 在 ET 200SP 分布式 I/O 系统中，当负载类型混杂（既有 24V DC 电磁阀，又有 220V AC 指示灯）或需要电气隔离时，继电器输出模块是比晶体管模块更灵活的选择。505-4916A 就是这类模块的代表：16 个独立的继电器干接点，每组 8 个通道共享一个电流上限，能直接驱动最高 230V AC/DC、2A 的负载。
它的核心价值在于“接口转换”和“隔离”。PLC 内部逻辑电平通过它，安全地控制外部强电回路。现场应用时，最需要关注的是负载特性。驱动感性负载（如接触器线圈、电磁阀）时，必须并联续流二极管（DC）或RC吸收回路（AC），否则触点断开时产生的感应电动势会严重拉弧，大幅缩短继电器寿命，甚至导致触点粘连。ET 200SP 的模块化设计在这里体现出了优势——如果某个继电器损坏，你可以在线更换整个模块（在系统允许且安全的前提下），而不用动现场接线，因为端子是独立在 BaseUnit 上的。
