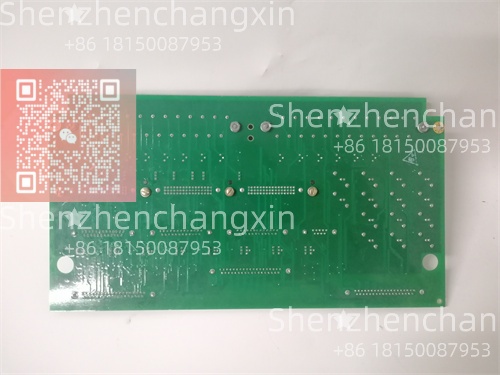

型号：IS200TVBAH2ACC
品牌：GE (通用电气)
部件号：MRP646218
产品类型：Mark VIe 系统 VME 温度模拟量输入模块
GE IS200TVBAH2ACC 是通用电气 Mark VIe 燃气轮机和蒸汽轮机控制系统中，专用于温度信号测量的关键接口模块。其核心功能是接收来自现场热电偶（TC）和热电阻（RTD）的微弱模拟信号，进行高精度调理、冷端补偿（对热电偶）和模数转换，并将可靠的数字温度值提供给控制器。该模块是保障机组热力参数监控、保护与效率分析的基础。原装正品，确保测量精度与系统兼容性，现货供应，提供专业技术支持。
产品概述
在燃气轮机和蒸汽轮机的控制与保护系统中，对排气温度、轴承温度、叶片通道温度等关键热力参数的精确监测，是保障机组安全、高效运行的生命线。GE IS200TVBAH2ACC 模块，通常称为 VTBA 卡，正是这条生命线上的“感官神经”。它并非通用模拟量输入卡，而是针对温度测量特殊需求(如低电压信号、冷端补偿、非线性处理)进行优化的专用模块。在Mark VIe控制机架中，VTBA 模块通过VME总线与主控制器(URxH)通信，为控制逻辑和保护算法提供最原始也最关键的物理量——温度。
与通用的模拟量输入模块相比，IS200TVBAH2ACC 的设计更专注于温度测量的准确性与稳定性。它内部集成了高精度的模数转换器、低噪声的信号调理电路，以及针对热电偶测量的冷端补偿电路。其多通道设计允许同时接入多种类型的热电偶(如J、K、T、E型)或不同制式的RTD(如Pt100、Pt1000、Cu10等)，并通过组态软件灵活配置。这意味着，无论是监测燃气轮机高达数百摄氏度的排气热电偶，还是监测轴承巴氏合金几十摄氏度的Pt100热电阻，都可以由同一型号的VTBA模块可靠完成，极大地简化了备件管理和系统设计。
技术规格
制造商部件号 (MPN)：MRP646218
产品型号：IS200TVBAH2ACC
制造商：General Electric (GE)
产品类型：VME 温度模拟量输入模块
兼容系统：GE Mark VIe 控制系统
输入通道：通常为16个单端通道或8个差分通道，具体配置由软件和端子板决定。
支持传感器类型：
热电偶 (TC)：J, K, T, E, R, S, B, N, C 等标准类型。
热电阻 (RTD)：2线、3线、4线制 Pt100. Pt1000. Ni120. Cu10 等。
模拟电压/电流：也可配置为接收毫伏 (mV) 或 4-20mA 信号(需外接电阻)。
输入范围：取决于传感器类型，例如：K型热电偶约 -200°C 至 +1372°C。
分辨率：高分辨率(通常为16位或更高)，确保温度测量的细微变化可被检测。
精度：高精度，包括对热电偶的冷端补偿精度。
冷端补偿：内置冷端补偿 (CJC) 传感器，用于精确补偿热电偶参考端(端子板处)的温度。
更新速率：与控制器扫描周期同步，满足过程监控要求。
工作温度：0°C 至 +60°C(模块运行环境温度)。
连接：通过前部连接器连接至专用的端子板，再由端子板连接现场传感器电缆。
主要特点和优势
GE IS200TVBAH2ACC 的核心优势在于其针对温度测量的专用性、高精度和灵活的配置能力。与通用模拟量输入卡(AI卡)相比，它在硬件层面为温度信号，特别是热电偶信号，做了深度优化。其内置的冷端补偿功能是关键，它自动测量模块端子板处的环境温度，并实时修正热电偶的热电势值，从而消除了由于控制柜内温度波动引起的测量误差，这是获得准确绝对温度读数的基石。
该模块的另一个显著特点是其强大的软件配置能力。在ToolboxST工程软件中，工程师可以为每一个通道独立配置传感器类型、量程、单位、报警死区和滤波时间常数。这种灵活性意味着，一套硬件(VTBA模块 和配套的端子板)可以适应机组上所有不同类型和量程的温度测点，从低温的润滑油温到高温的排气温度，无需为不同信号准备不同的卡件。此外，模块和系统提供完善的断线检测和超量程诊断功能，能够及时发现传感器开路、短路或超出量程的故障，为预防性维护和故障排查提供了有力支持，增强了整个控制系统的可靠性。
专用的温度测量优化：硬件和固件专门为热电偶/RTD信号调理设计，提供高精度、低漂移的测量性能。
精确的内置冷端补偿：消除了因端子排温度变化引起的热电偶测量误差，确保读数准确可靠。
极高的通道配置灵活性：每个通道均可通过软件独立配置为多种热电偶、RTD或模拟量类型，简化工程设计和备件库存。
全面的信号诊断：提供传感器断线、短路、超限等实时诊断，便于早期发现故障，提高系统可用性。
与Mark VIe生态系统无缝集成：通过VME背板与控制器高速通信，在统一的ToolboxST环境中进行组态、校准和监控。
Technical Synopsis
The GE IS200TVBAH2ACC (MRP646218) is a specialized Temperature Analog Input Module designed for the GE Mark VIe turbine control system. It serves as the primary interface for acquiring temperature signals from a wide array of thermocouples (TC) and resistance temperature detectors (RTD) deployed throughout gas and steam turbine systems. Unlike general-purpose analog input cards, the VTBA module incorporates hardware-level optimizations for low-level voltage and resistance measurement, including a critical integrated Cold Junction Compensation (CJC) circuit for accurate thermocouple referencing. Each of its multiple channels is individually software-configurable within the ToolboxST environment for sensor type, range, and filtering. This design ensures high-accuracy, stable temperature monitoring for critical parameters like exhaust gas temperature, bearing temperatures, and blade path temperatures, which are vital for performance calculation, control algorithms, and protective functions. Its robust diagnostics enhance system reliability by detecting sensor failures.
应用领域
GE IS200TVBAH2ACC 模块的应用完全聚焦于工业燃气轮机和蒸汽轮机机组中所有需要高精度、可靠性温度监测的环节。其测量数据被用于三个核心层面：过程控制、性能计算和设备保护。
在燃气轮机中，最重要的应用是排气温度（Exhaust Gas Temperature） 的测量。一排(通常是多个)K型热电偶通过VTBA 模块接入，其平均值和分散度是控制燃料分配、评估透平热部件健康状况的关键输入。同样，轴承金属温度和润滑油温通过Pt100热电阻接入，用于监测机械状态，超温时触发报警甚至跳机。在蒸汽轮机中，它用于监测汽缸金属温度、蒸汽温度和各段抽汽温度，这些是启停控制和热应力管理的重要参数。此外，发电机定子线圈温度、大型泵/电机的轴承温度等辅助设备监控，也依赖VTBA 模块提供可靠数据。其多通道特性使其成为机组温度测点集中采集的经济高效解决方案。
燃气轮机关键温度监测：排气热电偶(EGT)阵列、轮间温度、压气机进气温度、轴承温度、润滑油温度。
蒸汽轮机温度监控：主蒸汽/再热蒸汽温度、汽缸金属温度、轴承温度、疏水温度。
发电机与辅机系统：发电机定子/转子温度，大型电动机、泵、风机的轴承温度监测。
性能计算与效率分析：为热耗率计算、部件效率评估提供高精度的原始温度数据。
集成与配置要点
成功集成IS200TVBAH2ACC 模块，需要精确的硬件选型、正确的接线和细致的软件组态，任何一个环节的疏忽都可能导致测量误差甚至故障。
硬件与电气集成：
模块与端子板配对：VTBA 模块必须与正确的端子板配套使用。不同的端子板(如支持热电偶、RTD或通用型)提供了不同的信号调理电路(如RTD激励电流源)和冷端补偿参考点。务必根据传感器类型(TC或RTD)选择对应的GE原装端子板。
传感器接线：接线必须严格按照图纸进行。对于热电偶，必须使用与热电偶分度号匹配的补偿导线，并一直延伸到端子板，确保冷端在端子板处。对于2/3/4线制RTD，必须正确连接以消除引线电阻误差。所有信号线应使用屏蔽双绞线，屏蔽层在控制系统侧单点接地。
安装：模块插入Mark VIe I/O机架的指定VME槽位，并牢固连接至前端端子板。
软件配置（通过ToolboxST）：
硬件配置：在ToolboxST的I/O配置中，在相应槽位添加“VTBA”或“Temperature Input”模块，指定型号IS200TVBAH2ACC。
通道参数设置：为每个使用的通道进行详细配置：
传感器类型：在下拉菜单中选择精确的热电偶分度号(如Type K)或RTD类型(如3-wire Pt100)。
工程单位：选择°C或°F。
量程与报警值：设置合理的显示量程、高高/高/低/低低报警值。
滤波时间常数：根据需要设置滤波，以平滑信号噪声，但需注意这会增加响应延迟。
校准与验证：
软件校准：可使用ToolboxST的校准功能，输入标准信号(毫伏或电阻)来微调模块的测量精度。
现场验证：在大修后或怀疑温度不准时，应在端子板处断开现场线，接入精密信号源(毫伏发生器或精密电阻箱)，模拟温度值，在HMI上核对读数。
关键注意事项：
冷端补偿的正确性：确保热电偶的补偿导线直接连接到VTBA模块配套的端子板上，该端子板提供了模块进行冷端补偿的参考点。任何中间端子排都会引入误差。
屏蔽与接地：温度信号非常微弱，极易受干扰。必须使用屏蔽电缆，且屏蔽层在机柜侧单点接地，绝对避免两端接地形成地环路。
通道类型匹配：在软件中配置的传感器类型必须与现场实际安装的传感器，以及端子板的硬件类型三者完全一致，否则读数将完全错误。
备件兼容性：更换模块时，确认MRP646218 部件号或IS200TVBAH2ACC 型号完全一致。新模块安装后，需下载配置并进行通道校验。
生命周期与采购建议
GE IS200TVBAH2ACC 是Mark VIe系统平台中应用非常广泛的成熟主力产品。尽管GE已推出更新的Mark VIeS等系统，但庞大的Mark VIe在役机组基数确保了该模块在可预见的未来仍处于需求稳定的成熟维护期。其主要应用场景是现有运行机组的维护、改造和备件储备。
采购此模块主要用于：
通道故障更换：模块上个别或多个温度输入通道出现漂移、不准或完全失效时。
预防性备件：作为关键备件库存，以应对突发故障，避免因温度监测失效导致的非计划停机或降负荷运行。
系统扩容：在现有Mark VIe框架中增加新的温度监测点时。
鉴于温度测量对控制与保护的重要性，采购时必须注重精度和可靠性：
精确的部件号匹配：采购时，应优先使用MRP646218 这个制造商部件号进行询价和下单，这是确保功能兼容性最准确的标识。同时核对型号IS200TVBAH2ACC。
首选可靠的原厂渠道：测量精度和长期稳定性是关键。建议通过艾默生(Emerson，现GE工业自动化业务所有者)的正式授权渠道或具有良好声誉的专业工业备件供应商采购，以确保获得经过原厂测试和校准的正品。避免使用来源不明的兼容件，其测量精度和长期温漂可能无法保证。
操作规范与测试：在更换模块前，务必通过ToolboxST备份完整的控制器配置。新模块安装并下载配置后，必须对相关温度通道进行现场校准验证，至少抽查几个关键点(如用标准电阻箱模拟RTD)，确保测量回路整体准确。
考虑系统升级可能性：对于使用年限很长的系统，在采购昂贵备件的同时，可以评估将其纳入未来控制系统整体升级(如升级至Mark VIeS)规划中的可能性。
我们致力于为工业控制系统提供可靠的测量与控制备件。我们承诺所提供的IS200TVBAH2ACC (MRP646218) 模块均为原厂正品，来源清晰，并提供必要的技术文档支持。我们深知温度信号是机组控制的“感知基石”，因此强调专业的集成与校验流程：确认端子板匹配、规范信号接线、执行校准验证。我们的目标是确保您获得的不仅是模块本身，更是精准、可靠的温度数据采集能力，为机组的稳定、高效运行提供坚实基础。
