GE

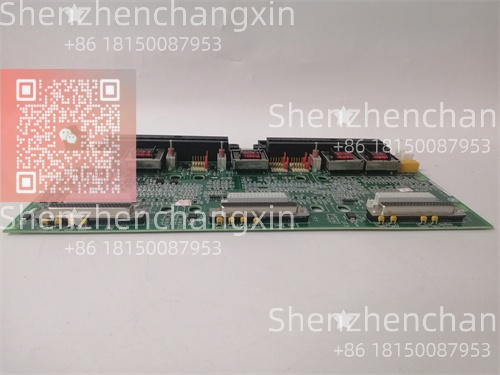

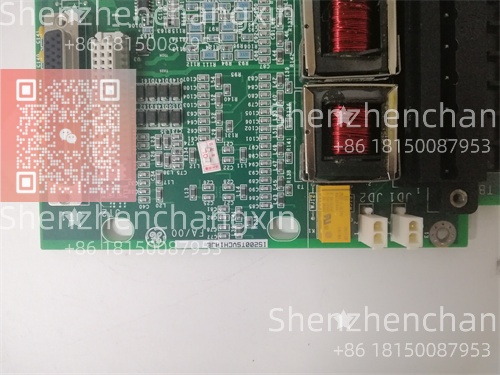

IS200TSVCH1AJE（等效于 MRP081636）：
Mark VIe TSVC 系列：
输入通道：8路同步模拟量输入（支持位移、速度、加速度信号）
安全等级：SIL2（IEC 61508/61511，用于保护联锁）
一款高可靠性振动信号调理模块，专为严苛的工业环境设计。作为Mark VIe分布式控制系统 (DCS) 的关键I/O组件，它为燃气轮机、蒸汽轮机等旋转机械提供高保真轴振动、位移与偏心监测能力。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在重型燃气轮机、蒸汽轮机或离心压缩机的安全运行体系中，早期识别轴承磨损、转子不平衡或不对中等故障，是避免灾难性停机的核心。而这一切始于前端传感器信号的精准采集与调理。GE IS200TSVCH1AJE(客户编码 MRP081636)正是为此使命而设计的专用振动信号接口模块，属于 GE Mark VIe 控制系统的 TSVC(Turbine Supervisory Vibration Card)系列。它并非简单的A/D转换器，而是集成了精密放大、滤波、传感器供电与实时诊断的智能前端，能够将来自电涡流探头、速度传感器或加速度计的微弱物理信号，转化为可用于趋势分析与保护联锁的高保真数字数据。
我曾参与某9HA.01燃机电厂的轴系监测系统调试，初期因使用通用AI模块导致低频胀差信号被工频干扰淹没，误触发“轴向位移高”报警。更换为原装 IS200TSVCH1AJE 后，其每通道独立的-24V电涡流激励源、可配置AC/DC耦合及8阶抗混叠滤波器，成功还原了真实的轴向热膨胀曲线。这背后是其对旋转机械监测本质的理解：TSVC 模块必须同时满足“动态响应”与“静态精度”——既要捕捉 kHz 级振动谐波，又要稳定跟踪 μm 级缓慢位移。IS200TSVCH1AJE 正是以专业级信号链，为 Mark VIe 系统提供可信的机器健康数据。
技术规格
产品型号：IS200TSVCH1AJE(客户编码：MRP081636)
制造商：GE Power → 现由 Baker Hughes 维护与供货
产品类型：8通道涡轮监督振动卡(TSVC)
适用系统：GE Mark VIe 分布式控制系统(支持 Simplex / TMR 架构)
输入通道：8路，差分输入，独立屏蔽
传感器支持：
电涡流传感器(-24 V DC 恒压激励)
速度传感器(磁电式，无源)
IEPE 加速度计(需外部恒流源，部分配置支持)
输入范围：±10 V(可软件配置)
耦合方式：AC 或 DC 耦合(每通道独立设置)
采样率：最高 10.24 kS/s 每通道(同步采样)
ADC分辨率：24位 Δ-Σ 型
抗混叠滤波：每通道独立 8 阶低通滤波器，截止频率可设(如 100 Hz, 1 kHz, 10 kHz)
信号带宽：DC to 10 kHz(满足 API 670 基本要求)
输出接口：通过 Mark VIe 背板 RNET 总线传输至控制器(如 VCMI)
工作温度：-20°C 至 +70°C(适用于透平罩壳内高温环境)
安全认证：TÜV Rheinland SIL2(用于振动高高联锁等保护功能);CE, ATEX for Zone 2
安装方式：插接于 Mark VIe I/O Pack(如 PAC 3i)任意 I/O 槽位
主要特点和优势
GE IS200TSVCH1AJE 的核心价值在于“信号保真度”与“系统集成深度”的协同优化：
每通道独立激励与调理：避免通道间串扰，确保多平面轴心轨迹(Orbit)重建精度
DC 耦合支持胀差/偏心测量：可长期稳定监测缓慢变化的轴向位移(Thrust Position)
AC 耦合优化振动分析：有效滤除直流偏移，聚焦 10 Hz–10 kHz 故障特征频率
与 Mark VIe 无缝集成：在 ToolboxST 中直接配置传感器类型、量程、报警阈值，并支持实时频谱查看
支持 TMR 部署：三个 TSVC 模块可分别接入三套独立探头，实现三取二(2oo3)表决，提升保护可靠性
这种设计理念源于对旋转机械失效机理的深刻理解：故障征兆往往隐藏在信号的相位、谐波或瞬态成分中。只有高保真、高同步的采集系统，才能让这些“微弱声音”被听见。IS200TSVCH1AJE 正是以专业级前端处理，为预测性维护和机器保护提供可信的数据基石。
The GE IS200TSVCH1AJE (also known as MRP081636 in OEM BOMs) is a precision analog input module engineered specifically for turbine supervisory and machinery protection applications within the Mark VIe control system. With 8 independent, 24-bit synchronized channels, it supports eddy-current probes, velocity sensors, and accelerometers—enabling accurate measurement of shaft vibration, displacement, eccentricity, and differential expansion. Its per-channel -24V excitation, configurable AC/DC coupling, and anti-aliasing filters ensure signal fidelity from DC to 10 kHz, critical for detecting early-stage faults like unbalance, misalignment, or bearing wear. Certified to SIL2 for use in protective interlocks and fully integrated into GE’s ToolboxST engineering suite, the TSVCH1AJE delivers the reliability and accuracy demanded by modern gas and steam turbines in power generation and industrial settings.
应用领域
GE IS200TSVCH1AJE / MRP081636 广泛应用于需对旋转机械进行连续状态监测与保护的关键能源设施：
燃气轮机：高压/低压转子振动、推力瓦位移、偏心监测
蒸汽轮机：高中低压缸胀差、轴承座振动、轴向位移保护
联合循环电厂：燃机 + 汽机全轴系同步监测
LNG压缩机：离心压缩机多平面振动与轴心轨迹分析
工业驱动：大型风机、泵组的轴承健康评估
特别适用于需满足 API 670 或内部设备保护规范的场景，常用于触发“振动高高”、“胀差超限”等 SIL2 级停机联锁。
集成与配置要点
在 ToolboxST 软件中，IS200TSVCH1AJE 被识别为 “TSVC” 类型模块。配置时需为每个通道指定：
传感器类型(Eddy Current / Velocity)
量程(如 ±1 mm 位移 或 ±10 mm/s 速度)
耦合方式(DC for 胀差，AC for 振动)
报警/跳闸阈值(用于保护逻辑)
常见现场注意事项：
电缆匹配：电涡流系统必须使用原厂或等效双层屏蔽延伸电缆，长度需与前置器校准一致
接地规范：探头外壳与电缆屏蔽层应在 I/O Pack 单点接地，避免地环路引入 50/60 Hz 干扰
避免靠近强干扰源：TSVC 模块应远离变频器、大功率电机控制线
在 TMR 系统中，三个 I/O Pack 中的 TSVC 模块必须配置完全一致，否则表决失败
⚠️ 警告：首次上电前务必确认所有传感器回路无短路，否则可能损坏内部 -24V 激励源!
生命周期与采购建议
GE IS200TSVCH1AJE (MRP081636) 目前处于现役主力 (Active) 产品生命周期阶段，由 Baker Hughes 持续供货并提供全球技术支持。作为 Mark VIe 系统中旋转机械监测的标准模块，它被广泛应用于新建燃机电厂及数千台在役机组。鉴于其直接关联设备安全，任何通道失效都可能导致误报警或漏报警，进而引发非计划停机或设备损毁，因此建议关键机组按“1用1备”原则配置库存。
深圳长欣作为能源自动化核心部件的专业供应商，深知 IS200TSVCH1AJE 对客户资产完整性的重要意义。我们通过 Baker Hughes 授权渠道及全球 OEM 合作伙伴网络，确保所供模块均为全新原装正品。每一块 GE IS200TSVCH1AJE 入库前均经过全面功能验证测试，包括：
全8通道信号注入测试(0.5 Hz–10 kHz 正弦波)
-24V 激励源输出验证
AC/DC 耦合切换功能确认
与标准 VCMI 控制器的通信握手及数据读取
外观与金手指完整性检查
我们提供 12个月质保、专业技术支持(含传感器匹配建议)及现货快速交付，助您构建可靠、精准、合规的机器健康管理体系。
As a trusted partner in critical rotating equipment protection, we treat modules like the GE IS200TSVCH1AJE as guardians of operational integrity. Our global sourcing ensures authentic, factory-sealed units with full traceability. Every module undergoes rigorous validation: beyond basic channel activation, we inject calibrated vibration and displacement signals, verify phase coherence, and confirm integration within live Mark VIe racks. This meticulous QA guarantees that when your turbine demands micrometer-level accuracy in harsh conditions, our supplied TSVCH1AJE delivers consistent, trustworthy performance. Backed by a 12-month warranty, expert application support, and rapid logistics, we stand ready to protect your most valuable rotating assets—not just as a supplier, but as a long-term reliability ally.
