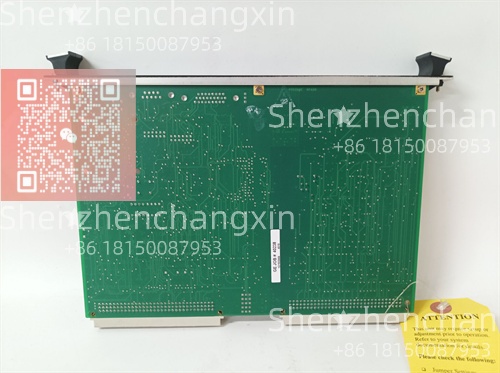

型号：IS200VTCCH1CBB (部件号：MRP680489)
品牌：GE (通用电气)
系列：Mark VI 燃气轮机控制系统
关键参数：
通道数量：16路差分输入通道
输入类型：支持J、K、T、E、B、R、S、N型热电偶
一款高性能VME总线热电偶输入模块，是GE Mark VI燃气轮机控制系统的标准温度监测组件。该模块专为直接连接各种类型的热电偶传感器而设计，提供高精度、隔离的温度信号测量，并将结果通过背板总线传输给主控制器。它广泛应用于燃气轮机、蒸汽轮机及其辅助系统的关键温度监测点，如轴承温度、排气温度等，是保障机组安全稳定运行的重要前端。原装正品，现货供应，提供专业技术支持。
产品概述
在燃气轮机这类复杂的热力机械中，温度是衡量其健康状态、效率与安全的核心参数。GE IS200VTCCH1CBB 模块(物料号MRP680489)正是为此类关键应用而生的“温度感知中枢”。作为Mark VI控制系统VME I/O机架中的标准组件，它专门负责采集来自遍布机组的各类热电偶传感器产生的微弱毫伏信号，并将其转换为控制系统能够理解和处理的高精度数字温度值。
与通用的模拟量输入模块不同，IS200VTCCH1B 的设计针对性极强。其核心在于内部的精密测量电路，能够处理J、K、T、E等多种分度号热电偶产生的非线性、低电平电压信号。模块内部集成了冷端补偿电路，以补偿端子板处环境温度变化带来的测量误差，这是热电偶测量准确性的基石。每一路输入通道都采用了电气隔离设计，有效防止现场因接地环路、电磁干扰引入的噪声，确保了在恶劣工业环境下信号的纯净与稳定。在燃气轮机上，从压气机段到燃烧室，再到涡轮排气段，众多关键金属温度和气体温度监测点都依赖此类模块提供可靠的“体温”数据，为控制、报警和保护逻辑提供至关重要的输入。
技术规格
产品型号：IS200VTCCH1CBB
制造商部件号：MRP680489
制造商：General Electric (GE)
系统平台：GE Mark VI 燃气轮机控制系统
产品类型：VME总线热电偶模拟量输入模块
输入通道：16路差分输入通道
支持传感器类型：J， K, T, E, B, R, S, N 型热电偶 (可通过软件配置选择)
冷端补偿：模块内部集成，用于补偿端子板处的环境温度
输入范围：依赖于所配置的热电偶类型，自动匹配相应毫伏范围
精度：高精度，具体取决于热电偶类型和量程，通常优于±0.1% 读数
分辨率：高分辨率(通常为16位或更高)
共模抑制比：高，有效抑制现场共模干扰
通道隔离：通道间及通道对逻辑侧电气隔离
总线接口：VME总线，用于与Mark VI控制器通信
工作温度：0°C 至 +60°C (控制柜内环境)
LED指示灯：提供电源、状态及通道故障指示
主要特点和优势
GE IS200VTCCH1CBB 的核心优势在于其为热电偶测量而优化的专业性与高可靠性。在燃气轮机控制系统中，温度点数量多、分布广，且对测量可靠性要求极高。该模块通过单卡集成16路高密度通道，在节省机架空间的同时，提供了集中、高效的测温解决方案。其内置的、可自动匹配不同类型热电偶的测量电路，省去了外部变送器的需求，不仅降低了系统复杂性和成本，更减少了潜在的故障点。
其设计的精髓体现在信号完整性保障上。差分输入方式能够有效抑制在现场长线传输中极易引入的共模噪声。强大的电气隔离则将可能存在于不同测温点(如轴承座与机壳)之间的地电位差隔离开，防止电流环路形成，这是获得稳定、准确读数的关键技术。集成的冷端补偿功能自动修正了因控制柜内环境温度波动引起的测量偏差，这是许多简易测温方案所忽略但至关重要的环节。此外，作为Mark VI系统的原生组件，其配置、校准和诊断完全集成在ToolboxST工程软件中，工程师可以轻松地为每个通道配置热电偶类型、工程单位、报警限值，并实时监测信号质量，极大简化了调试和维护工作。
高密度与专业化设计：单模块提供16路热电偶专用输入，针对低电平毫伏信号优化，集成冷端补偿，简化系统架构。
卓越的抗干扰能力：差分输入与通道隔离设计，有效抵御工业现场常见的电磁干扰和地环路干扰，保证信号纯净。
灵活的软件配置：通过ToolboxST软件，可灵活为每一通道选择热电偶分度号、设置量程和报警值，适应多样化的测温需求。
高精度与稳定性：精密的测量电路和自动冷端补偿确保了在宽温度范围内的测量精度和长期稳定性。
无缝的Mark VI系统集成：作为Mark VI标准I/O，与控制器通信可靠，支持集中化配置、监测和高级诊断，维护便捷。
Technical Synopsis
The GE IS200VTCCH1CBB (P/N MRP680489) is a dedicated, high-density Thermocouple Input Module designed for the GE Mark VI Turbine Control System. It serves as the primary interface for acquiring temperature data from a wide array of J, K, T, E, and other types of thermocouples deployed throughout gas and steam turbine applications. The module’s design is optimized for the challenges of low-level millivolt signal measurement, featuring 16 differentially-input channels, each with electrical isolation to mitigate ground loop issues and common-mode noise. A key integrated feature is its built-in cold junction compensation, which automatically corrects for ambient temperature variations at the terminal block, ensuring high measurement accuracy. Fully configurable via GE’s ToolboxST software, it allows engineers to define thermocouple type, scaling, and alarms per channel. Its reliability, precision, and seamless integration make it a critical component for monitoring bearing temperatures, exhaust gas temperatures, and other vital thermal parameters essential for control, protection, and performance analysis of turbines.
应用领域
GE IS200VTCCH1CBB 模块是燃气轮机和蒸汽轮机温度监测网络的基石，其应用直接关联到机组的安全保护、性能优化和状态监测。
在燃气轮机上，它被大量用于采集轴承金属温度(支持瓦块温度)，这是防止轴瓦烧毁的关键保护参数;监测涡轮排气温度分散度，用于评估燃烧均匀性和热通道部件健康状况;以及测量压气机排气温度、燃料气体温度等关键过程参数。在蒸汽轮机应用中，它同样负责轴承温度、汽缸金属温度以及蒸汽管道温度的监测。此外，在联合循环电厂的余热锅炉、以及各类辅机系统(如润滑油系统、冷却水系统)中，它也承担着广泛的温度监测任务。这些温度信号不仅用于实时显示和记录，更直接参与控制逻辑(如温控回路)和高级保护逻辑(如温度高高跳机)，是保障机组在安全边界内高效运行不可或缺的数据来源。
燃气/蒸汽轮机本体监测：发电机及动力涡轮的径向/推力轴承温度、气缸金属温度、主蒸汽/再热蒸汽温度。
燃机热通道监控：涡轮排气温度(TTXD)的分散度监测，用于燃烧调整和热点检测。
辅助系统温度监控：润滑油、控制油、发电机氢气/定子冷却水、密封油等系统的温度监测。
性能计算与优化：为机组效率计算、热耗分析提供基础温度数据。
集成与配置要点
成功集成IS200VTCCH1CBB 模块，需要兼顾正确的硬件安装、规范的现场接线和细致的软件配置，其中任何一个环节的疏忽都可能导致测量误差甚至故障。
硬件与电气集成：
机架与槽位：模块必须插入Mark VI I/O扩展机架中兼容的VME槽位，并确保背板连接可靠。
端子板连接：热电偶信号通过专用的端子板接入系统。必须使用与热电偶分度号匹配的补偿导线，并一直延伸到端子板。补偿导线的正负极必须正确连接至端子板对应通道的“+”和“-”端。
接地与屏蔽：补偿导线的屏蔽层必须在控制系统机柜侧实行单点接地，现场端悬空并做好绝缘。这是抑制干扰的关键措施。避免将多个热电偶的屏蔽层拧在一起接地，应分别处理。
软件配置（通过ToolboxST）：
硬件配置：在ToolboxST工程软件的硬件配置中，在对应的VME槽位添加VTCC模块，并指定其准确型号。
通道参数设置：为每个使用的通道进行关键配置：
传感器类型：从下拉菜单中精确选择该通道所连接的热电偶类型(如“K”型)。
工程量程与单位：设置温度显示的单位(℃或℉)及量程。
断路检测：使能开路检测功能，当热电偶或导线断路时，模块能产生一个可识别的超量程读数并报警。
滤波常数：根据需要设置软件滤波时间常数，以平滑信号噪声。
逻辑关联：在控制逻辑图中，将配置好的硬件通道地址连接到相应的温度监测、报警或控制功能块。
关键注意事项：
补偿导线至关重要：严禁使用普通铜导线替代补偿导线，否则冷端补偿将完全失效，导致巨大测量误差。
冷端补偿的局限性：模块的冷端补偿参考点是其自身的端子板。务必确保端子板所处的控制柜环境温度相对稳定，避免安装在热源附近或风口。
防干扰布线：热电偶信号线必须远离动力电缆、变频器输出电缆等强电干扰源，最好穿金属管或走在独立的桥架中。
上电顺序与测试：在系统上电后，可通过ToolboxST的强制或测试功能，结合标准温度源或精密毫伏信号源，对通道进行校准和精度验证。
生命周期与采购建议
GE IS200VTCCH1CBB (MRP680489) 是服务于在运的、庞大的GE Mark VI控制系统机群的关键I/O模块，目前处于成熟应用与维护期。尽管GE已推出更新的Mark VIe、Mark VieS等平台，但Mark VI系统在全球范围内仍有大量稳定运行，对该模块的备件需求将持续且稳定。其主要需求来源于现有系统的维护、改造和备件储备。
采购此模块主要用于：
通道故障更换：当某个或某几个热电偶输入通道出现读数不稳、偏差大或完全失效时。
系统扩展：在机组改造中增加新的温度监测点时，需要增加VTCC模块或更换为更高通道密度的型号。
预防性备件：作为关键备件库存，以应对突发故障，确保机组温度保护系统完整可用。
采购建议：
型号精确确认：必须依据图纸清单、或故障模块实物铭牌，确认完整的部件号IS200VTCCH1CBB 及物料号MRP680489.后缀“CBB”代表特定的硬件版本，需确保一致以保证兼容性。
首选可靠供应渠道：由于涉及关键保护信号，强烈建议通过艾默生（Emerson）授权渠道或信誉良好的专业工业备件供应商采购，以确保获得原厂正品或经过严格测试的合格替代品，保证其测量精度和长期可靠性。
操作前备份配置：在拆卸旧模块前，务必通过ToolboxST软件备份整个控制器的项目配置文件。新模块安装后，需下载配置，并核对所有通道的参数设置。
更换后必须校验：新模块安装并投运后，必须对相关温度测点进行校验。可通过在端子板处输入标准毫伏信号，或在安全工况下与现场校验仪比对的方式，验证测量回路的整体准确性。
我们深知温度监测在机组保护中的重要性。我们承诺所提供的IS200VTCCH1CBB (MRP680489) 模块均为原厂正品，来源清晰可靠。在提供产品的同时，我们强调规范的集成实践：使用正确的补偿导线、执行单点接地、远离干扰源、进行上电校验。我们的目标是确保您获得的不仅是一个模块，更是一份对测量准确性和系统可靠性的保障，共同守护机组的安全稳定运行。
