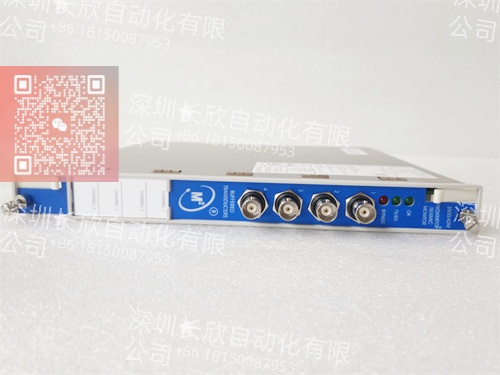

BENTLY NEVADA
3500/42M 176449-02：
3500 系列：
输入通道：4通道动态位移（振动） + 1通道键相（Keyphasor®）
传感器支持：电涡流探头（如3300 XL系列）
一款高密度、高可靠性振动监测模块，专为严苛的工业环境设计。作为BENTLY NEVADA 3500 机械保护系统 (MPS) 的核心组件，它提供符合API 670标准的轴振动、轴位移及转速参考测量，是实现旋转机械状态监测与超限保护的关键硬件。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在大型旋转机械——如燃气轮机、蒸汽轮机、离心压缩机和发电机——的健康评估体系中，轴振动是最敏感、最直接的故障征兆之一。轴承磨损、转子不平衡、不对中、油膜振荡等问题，往往首先表现为振动幅值或频谱特征的异常。BENTLY NEVADA 3500/42M 176449-02 正是为精准捕获这些关键信号而设计的专用I/O模块。作为3500平台中功能最全面的振动监测卡之一，它集成了4个独立的动态位移（振动）输入通道和1个专用键相（Keyphasor®）通道，可同时监测两个轴承平面的X-Y方向振动，并提供精确的转速与相位参考，支撑从基本报警到高级诊断的全链条应用。
从工程实践角度看，3500/42M 176449-02 的价值远超“信号采集”。其每个振动通道均配备24位Σ-Δ ADC(模数转换器)和可编程抗混叠滤波器，采样率高达102.4 kS/s，不仅能准确测量工频振动(1×RPM)，还能捕捉高频冲击事件(如轴承剥落)。更重要的是，该模块完全符合API 670第5版对机械保护系统的强制要求：所有报警(Alert)和危险(Danger)阈值判定均在模块本地完成，不依赖上位通信;一旦振动超限，可在毫秒级内激活背板上的安全状态线，联动继电器输出卡(如3500/53)触发硬接线跳闸。这种“边缘智能”架构，确保即使System 1软件或网络中断，保护功能依然100%可用。
技术规格
产品型号：3500/42M 176449-02
制造商：Bently Nevada, LLC(现属Emerson Automation Solutions)
产品类型：4通道振动 + 1通道键相监测模块
振动输入通道 ：4(独立、差分输入，支持X-Y正交安装)
键相输入通道 ：1(专用，用于转速与相位参考)
兼容传感器 ：Bently Nevada 3300 XL、3300 NSv 等电涡流探头(-24 VDC供电)
输入信号范围 ：-24 VDC 至 0 VDC(典型探头输出)
测量范围 ：0–254 µm(0–10 mils)峰峰值，可扩展至0–508 µm(0–20 mils)
频率响应范围 ：0–1 kHz(标准)，可选0–10 kHz(高频模式)
A/D分辨率 ：24位，采样率最高102.4 kS/s
报警/危险逻辑 ：每个通道独立可设两级阈值(Alert / Danger)，支持时间延迟
输出状态 ：通过3500背板提供OK/Alert/Danger信号
通信接口 ：经Rack Interface Module (RIM) 支持 Modbus/TCP、Ethernet/IP
工作温度范围 ：0°C 至 +65°C
安装方式 ：标准3500 I/O槽位，支持热插拔
认证与标准 ：CE, UL 61010-1. IEC 61508 SIL 2/3(配合TMR架构)，API 670第5版合规
主要特点和优势
BENTLY 3500/42M 176449-02 的核心优势在于将高精度测量、本地化保护逻辑与诊断就绪数据三者融合于单一模块。其4通道高密度设计显著节省了3500框架空间，特别适合多轴承机组(如多级压缩机)。每个通道均可独立配置为径向振动、轴向位移或差胀测量，通过软件灵活适配不同机械结构。内置的Gap Voltage（间隙电压）监测功能，还能实时反映探头安装间隙状态，辅助判断是否因热膨胀或机械位移导致测量偏差。
API 670第5版原生支持：满足石油、天然气、电力行业对机械保护的强制规范。
本地超限判定：报警与跳闸逻辑在模块内执行，不依赖网络，确保动作确定性。
键相同步采样：所有振动通道以键相为基准进行整周期采样，保证频谱相位一致性。
高分辨率与宽频响：支持从低频热弯曲到高频轴承故障的全频段监测。
全面自诊断：实时检测探头开路、短路、电源故障，并上报System 1.
In critical machinery protection, vibration is the earliest warning sign of impending failure. The BENTLY 3500/42M 176449-02 delivers API 670-compliant, high-fidelity vibration and position monitoring with deterministic local trip logic. Its four-channel density reduces system footprint, while 24-bit resolution and Keyphasor®-synchronized sampling enable both basic protection and advanced diagnostics. By executing safety thresholds directly on the module, it ensures that overspeed or excessive vibration triggers a hardwired shutdown—even if the host system fails. For operators safeguarding multi-million-dollar rotating assets, this module is the cornerstone of a reliable, compliant, and intelligent mechanical integrity strategy.
应用领域
3500/42M 176449-02 广泛应用于对机械完整性要求极高的核心设备：
在联合循环电厂，它监测燃机透平轴承的X-Y振动，防止因叶片脱落引发灾难;
在炼油厂催化裂化装置（FCCU），它监控主风机轴位移，避免转子与静子接触;
在LNG液化装置，它为多级离心压缩机提供全轴系振动保护;
在核电站汽轮机系统中，它参与轴承健康评估与紧急停机联锁;
在老旧机组升级项目中，它替代模拟表盘，实现数字化、智能化保护。
其应用场景的共同点是：任何振动监测失效都可能导致非计划停机、设备损毁甚至安全事故。
集成与配置要点
成功部署3500/42M 176449-02 的关键是探头匹配与参数校准。必须使用Bently Nevada认证的电涡流探头(如3300 XL 8mm)，并在System 1软件中准确设置：
Sensor Type（传感器类型）
Range（量程，如0–10 mils 或 0–20 mils）
Alert/Danger Setpoints（报警/危险阈值，依API 670推荐值）
Time Delay（时间延迟，防止瞬时冲击误报）
一个常见错误是忽略探头线缆长度补偿——延长电缆会改变系统总电感，影响灵敏度，必须在组态中修正。
使用原厂延长电缆：确保总长度(探头+延长线)与前置器匹配。
正交安装X-Y探头：两探头夹角严格为90°，以准确重构轴心轨迹。
键相标记清晰：转轴上的键相凹槽或反光贴需清洁、无损伤。
TMR系统配置：在三重冗余架构中，三个3500/42M的Danger输出需送至外部2oo3表决单元。
定期校验：利用3500的“Loop Test”或外接信号发生器验证通道精度。
生命周期与采购建议
BENTLY 3500/42M 176449-02 目前处于“成熟后期 (Mature)”阶段。尽管Emerson已推出3500e平台的新一代模块，但全球仍有数万套3500系统在役，该卡是电厂、石化、天然气行业的战略级备件。由于其直接关联机械保护跳闸逻辑，任何翻新、拆机或仿制模块都存在极高风险——如测量漂移、响应延迟或拒动。
深圳长欣提供原装全新或Emerson认证再制造的 3500/42M 176449-02 模块。我们所有库存均来自Emerson授权渠道，并经过严格的功能验证，包括：
4通道振动信号输入与精度测试(0–10 mils / 0–20 mils);
键相触发与同步采样验证;
Alert/Danger阈值响应时间测量;
System 1软件识别与参数配置测试;
高温老化与EMC抗扰度测试。
每块模块均提供12个月质保，附带完整测试报告与专业技术支持，确保您获得的不仅是硬件，更是机组长期安全运行的坚实保障。
When your turbine’s integrity depends on every micron of vibration data, trust only authentic hardware. CNPLCDCS sources genuine or Emerson-certified 3500/42M 176449-02 modules through authorized channels. Each unit undergoes rigorous validation to ensure API 670 compliance, microsecond-level response, and long-term stability. We deliver not just a spare part—but peace of mind for your most critical rotating assets.
