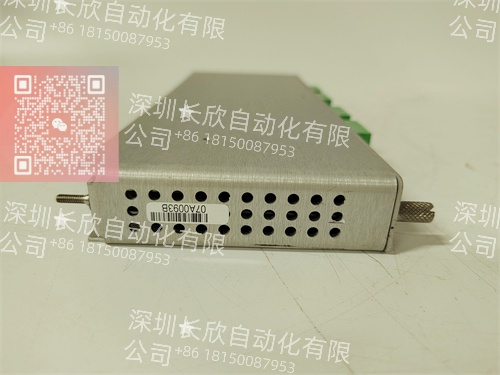

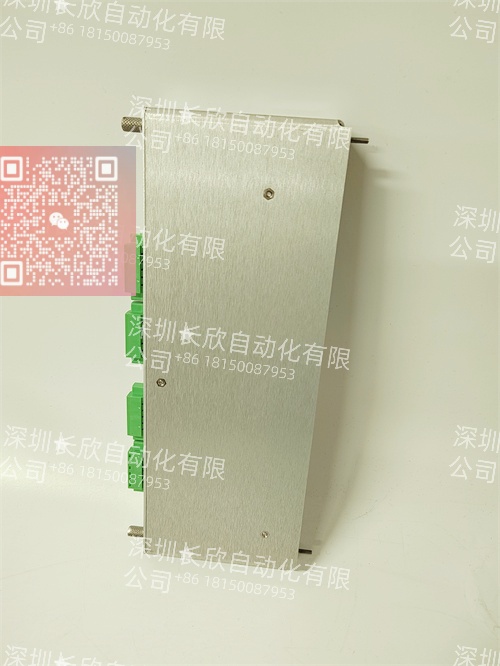

型号：125720-01
品牌：BENTLY NEVADA (贝克休斯旗下)
系列：3500 机械保护系统
通道数量：4 个独立继电器通道
触点规格：2个C型触点（常开/常闭/公共端）
BENTLY 125720-01 是3500机械保护系统中的四通道继电器输出模块。作为保护逻辑的最终执行器，它接收来自监测器（如3500/42M）的报警或危险信号，驱动外部电路实现声光报警、联锁停机或顺序控制。其高可靠性、快速响应及灵活的触点配置，是确保保护动作准确、可靠执行的关键物理屏障。原装正品，全面测试，现货供应。
产品概述
在任何一套符合API 670等国际标准的机械保护系统中，监测、判断和最终执行是三个不可分割的环节。我们可以配备最精密的3500/42M振动监测器来“感知”故障，也可以设计最复杂的逻辑来“判断”危险，但如果最终的执行环节——那个实际切断燃料或打开泄放阀的物理动作——不可靠，那么整个保护系统便形同虚设。BENTLY 125720-01.作为3500系统中的3500/32 四通道继电器模块，正是这个关键执行环节的承载者。它的角色，是将控制系统内的电子逻辑“1”和“0”，无误差、无延迟地转化为能够驱动现场大功率设备的物理开关动作，是保护链上最终、也是最不容有失的一环。
从系统架构看，BENTLY 125720-01模块安装在3500框架的任意插槽中。它通过框架高速背板，实时接收来自同一框架内其他监测模块(例如监测振动的146031-01或监测位移的125760-01)发出的报警(Alert)或危险(Danger)状态指令。其核心设计理念是“安全失效”(Fail-Safe)与“绝对可靠”。每个通道的继电器在非激励状态(通常为“失电”)下被设计为触发保护动作(例如，常闭触点断开，引发停机)，这确保了在模块失电、断线或发生内部故障时，系统会导向安全状态。它的响应时间在毫秒级，确保在监测器判断危险后的极短时间内，外部电路已被可靠动作。在许多关键机组(如大型燃气轮机、合成气压缩机)的安全仪表系统(SIS)中，125720-01驱动的继电器触点，往往是直接串联在最终执行元件(跳闸电磁阀)回路中的，其可靠性直接等同于机组的最后一道防线。
技术规格
产品型号：125720-01
制造商：Bently Nevada (Baker Hughes)
产品类型：四通道继电器输出模块
继电器通道：4个独立、可配置通道
触点形式：每通道2个C型(转换)触点(Form-C)
触点额定值：250 VAC/DC, 2 A 电阻性负载
开关容量：最大62.5 VA (250V, 0.25A)
电气寿命：典型100. 000次操作(额定负载下)
绝缘电阻：> 100 MΩ (500 VDC时)
介质耐压：1500 Vrms，通道间及通道对地
响应时间：吸合与释放时间均小于5毫秒
状态指示：每通道具备双色LED(红/绿)指示继电器线圈激励状态
通讯：通过3500框架背板与监测器及框架接口模块通信
工作温度：0°C 至 +65°C
认证：符合cULus, CE, ATEX(特定型号)等国际标准
主要特点和优势
BENTLY 125720-01 的核心价值在于它将软件定义的灵活保护逻辑，与硬件级的高可靠物理执行完美结合。在许多严苛的工业现场，DCS或PLC的DO卡件可能不足以满足安全停车的最高可靠性要求，而125720-01 专为这一使命设计，其优势体现在安全性、灵活性和可维护性三个维度。
首要优势是其专为安全应用设计的高可靠性架构。与通用继电器不同，125720-01 的每个继电器通道都具有极高的电气隔离等级(1500 Vrms)和强壮的触点。其C型触点(SPDT)设计为工程师提供了配置灵活性：可以设置为常开(NO)在激励时闭合报警，或者更常见也更安全的——设置为常闭(NC)在激励时断开以触发停机(“失电跳闸”逻辑)。这种“故障安全”设计是安全仪表系统的基本原则。继电器线圈由监测模块通过背板直接、隔离驱动，避免了现场接线引入干扰导致误动的风险。其毫秒级的响应速度，确保了保护系统从感知到执行的总延迟时间被控制在最低限度，这对于抑制高速旋转设备故障的快速发展至关重要。
其次，是其无与伦比的配置灵活性与逻辑集成能力。在3500框架的组态软件中，工程师可以自由地将任意一个监测器通道的报警或危险信号，“指派”给125720-01 的任意一个继电器通道。这允许实现复杂的表决逻辑。例如，对于一个关键的径向振动测点，可以使用两个独立的振动探头输入两个不同的3500/42M监测通道，然后将其“危险”输出同时关联到一个125720-01继电器通道，并设置为“二选二”(2oo2)表决逻辑。这样，只有当两个独立的监测通道都认为达到危险值时，继电器才会动作，这极大地减少了因单通道误报导致的非计划停机，显著提高了系统的可用性。同时，继电器状态(激励/非激励)会实时反馈到监测系统，实现了完整的回路诊断。
再者，是其卓越的可维护性与状态透明度。模块前面板为每个继电器通道提供了高亮度的双色LED指示灯。绿色表示继电器处于非激励(通常为安全)状态，红色表示激励(动作)状态。这种直观的指示，使运维人员在机柜前就能一目了然地掌握所有保护输出的状态，极大地方便了故障排查和功能测试。模块支持在线热插拔(在系统设计允许的前提下)，可以在不影响其他通道运行的情况下更换故障模块，最大限度地缩短维护窗口。
Technical Overview in English:
The BENTLY 125720-01 is a critical component within the 3500 Machinery Protection System, serving as the dedicated, high-integrity relay output module. It provides four fully isolated Form-C relay channels, which act as the final execution element in the safety loop, translating electronic alarm or danger signals from monitors (e.g., 3500/42M) into physical contact closures to activate external alarms, annunciators, or shutdown circuits.
Its design prioritizes safety and reliability. The Form-C contacts allow flexible configuration as Normally Open or Normally Closed, enabling fail-safe design where de-energization initiates a shutdown—a fundamental principle in safety instrumented systems. The relays are rated for industrial loads (250V, 2A) and feature high isolation (1500 Vrms) between channels and to ground, preventing fault propagation. Integration is seamless via the 3500 rack’s backplane, where each relay channel can be logically assigned to any monitor’s alert or danger output within the configuration software. This enables sophisticated voting logic (e.g., 2oo2) to increase system availability. High-speed response (<5ms) ensures timely action, while front-panel LED per channel provides instant visual status. The 125720-01 embodies the principle that a protection system is only as reliable as its final output, offering a robust, configurable, and transparent interface between the digital control system and the critical field devices that safeguard machinery. 应用领域 BENTLY 125720-01 的应用与3500系统的应用场景完全一致，但更聚焦于那些保护动作的最终输出必须绝对可靠的场合。它不是用于普通的顺序控制，而是专为执行安全联锁和关键报警而设计，其触点的动作直接关联到机组的安全和巨额资产。 在大型联合循环电站的燃气轮机保护中，125720-01 的触点常被用于组成最终的跳闸矩阵。例如，当超速、振动高高、燃烧室熄火等多个危险信号经过逻辑判断后，最终会驱动一个或多个125720-01的继电器通道，其触点直接串联在燃料切断阀的跳闸回路中。这个回路的可靠性，要求继电器触点不能有粘连风险，绝缘必须足以抵抗现场浪涌，动作必须快速且确定。在石油化工领域的大型离心式压缩机组上，除了振动、位移的超限停机外，125720-01 还常用于驱动顺序控制逻辑，如“振动高报警后，自动打开防喘振阀”，其高可靠性确保了控制动作的精确执行，避免机组进入喘振区。 电力行业：燃机、汽机、发电机的紧急跳闸(ETS)系统;锅炉给水泵、引风机等关键辅机的保护停机。 石油化工与炼化：乙烯裂解气压缩机、丙烯制冷压缩机、往复式氢气压缩机的联锁停机;反应器进料泵的安全联锁。 油气输送：天然气长输管线增压站离心压缩机的保护系统，防止干气密封失效、润滑油压力低等故障。 任何采用Bently Nevada 3500系统，且需要将监测信号转换为可靠硬接线继电器输出的旋转设备保护场合。 集成与配置要点 将BENTLY 125720-01 成功集成到保护系统中，其重点不仅在于硬件接线，更在于与上游监测逻辑的精确匹配和工程化的安全理念。一个常见的误区是只将其当作普通输出点配置，而忽略了其在安全回路中的核心地位。 硬件接线与安全理念的贯彻是关键。 继电器输出端子的接线必须使用合适的线径并牢固压接。最关键的是触点类型的配置必须与安全逻辑一致。对于最关键的“危险”停机信号，强烈推荐使用“常闭(NC)”触点，并采用“失电跳闸”逻辑。即，正常运行时继电器线圈得电，NC触点断开;故障时监测器撤销输出，继电器线圈失电，NC触点闭合导通跳闸回路。这样，任何导致继电器线圈失电的故障(如模块失电、背板通信中断、保险丝熔断)都会安全地导向停机。接线完成后，必须使用高阻表(兆欧表)测量触点对地及各通道间的绝缘电阻，确保满足要求(>100 MΩ)。
软件组态与逻辑关联是核心。 在3500框架的组态软件中，配置125720-01 需要精确定义：
继电器模式：为每个通道选择“常开激励”或“常闭激励”。这决定了继电器线圈得电时触点的动作方向。
信号源关联：这是最重要的步骤。将继电器通道的“操作源”指定为来自特定监测模块(如Slot 3的146031-01 通道1)的“Alert”或“Danger”状态。这是一个软件层面的“连线”过程。
表决逻辑配置：对于高可用性要求，可以在软件中为单个继电器通道配置复杂的逻辑。例如，可以设置“2取1”(1oo2)逻辑，将两个振动监测通道的“Danger”信号“或”起来驱动一个继电器，以提高故障检测率;或设置“2取2”(2oo2)逻辑，将两个信号“与”起来，只有当两个独立通道都报警时才动作，以提高防误动能力。
响应延时设置：可以为继电器动作设置一个短暂的延时(如100-300ms)，以避开短暂的信号干扰，防止误动作。但这个延时必须远小于工艺系统的安全响应时间。
在系统投运前，必须对每个继电器通道进行强制测试。通过在软件中模拟“报警”和“危险”条件，验证对应的继电器是否正确动作，并用万用表在现场端子处测量触点通断状态。这确保了从监测逻辑到物理接线的整个路径是完整且正确的。
生命周期与采购建议
从产品生命周期状态分析，BENTLY 125720-01 是Bently Nevada 3500平台中久经考验、设计成熟的标准核心输出模块。作为保护系统的最终执行单元，其技术方案稳定，市场需求持续且庞大。尽管贝克休斯可能推出集成度更高的新型号，但125720-01因其广泛的应用基础、公认的可靠性和巨大的存量，目前处于成熟期，并将在未来很长一段时间内作为主流备件需求存在。原厂持续提供生产和备件支持。
对于采购决策，我们的建议非常明确：对于任何在运的3500系统，必须将125720-01视为最高优先级的战略备件进行储备，且应根据机柜中实际使用的数量，备有至少一个冗余模块。 原因在于，继电器是系统中为数不多的存在机械运动部件的模块(尽管是密封的)，其寿命虽长但终有定额。更重要的是，它是保护逻辑的“手脚”，一旦失效，可能导致保护拒动(该停没停)或误动(不该停停了)，两者后果都极其严重。储备备件，可以在模块故障报警时立即进行热插拔更换，将系统风险窗口降至最低。
在采购时，必须警惕非原装或劣质翻新件。仿制模块可能在静态测试时“动作正常”，但其触点的材料、镀层、绝缘材料和寿命完全无法保证。在关键时刻，劣质触点可能粘连无法断开，或者因绝缘击穿导致信号串扰，造成灾难性后果。务必核实模块的硬件版本(Hw Revision)是否与现有系统兼容。
我们承诺所提供的每一块BENTLY 125720-01模块，均源自可信渠道，确保其内部继电器、PCB及所有元器件符合原厂设计和工艺标准。在交付前，每一块模块都会在我们的测试台进行全面的功能与性能验证，包括：
触点动作测试：在额定负载下进行数百次通断测试，验证其接触电阻和动作一致性。
绝缘耐压测试：进行通道间及通道对地的1500V AC耐压测试，确保绝缘强度。
逻辑功能测试：模拟背板指令，验证每个通道在NO/NC模式下的正确响应及LED指示。
老化与温升测试：在额定电流下持续运行，监测触点温升，确保其长期运行稳定性。
我们确保您收到的模块，其机械与电气性能均满足在关键安全回路中使用的严苛要求。我们为此提供12个月的质保期，并由熟悉安全系统设计的工程师提供技术支持。选择我们，您获得的不仅是一个继电器模块，更是对您机组最后一道物理保护可靠性的郑重承诺。
Our Commitment to Safety-Critical Output Reliability:
The BENTLY 125720-01 is the final, physical link in your machinery protection chain. Its failure is not an option. We understand the gravity of this component’s role and approach its supply with corresponding rigor. Every 125720-01 module we provide is sourced to guarantee authenticity and traceability back to Baker Hughes-manufactured components.
Our quality assurance process is designed to validate not just basic function, but operational integrity under stress. Each module undergoes a stringent test regimen: Contact endurance and resistance are verified under load; insulation strength is tested to specification; and the logic response to simulated backplane commands is thoroughly checked. We go beyond a simple “click test” to ensure the relays engage and disengage cleanly, with minimal contact bounce and stable resistance. Front-panel diagnostics and communication health are also verified.
We support this with a 12-month warranty and direct access to technical specialists familiar with safety system architectures. Our goal is to be your trusted partner for critical spares, ensuring that when you need a replacement relay module, it performs with the same deterministic reliability as the original. By maintaining stock of these fully validated modules, we help you minimize the operational risk associated with a single point of failure in your safety shutdown circuits, protecting both your physical assets and your operational continuity.
