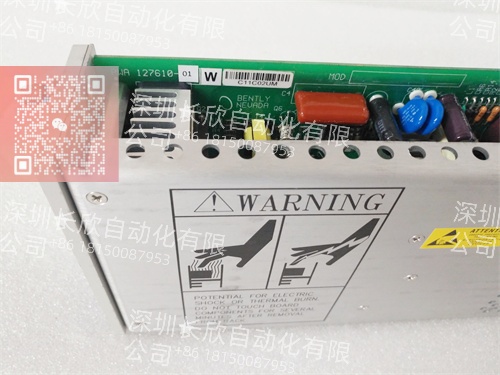

型号：3500/15 127610-01
品牌：BENTLY NEVADA (贝克休斯旗下)
系列：3500 机械保护与状态监测系统
功能：键相位（Keyphasor）信号调理
通道数量：1个键相信号输入通道
输入信号范围：-2V 至 -22V AC/DC
BENTLY 3500/15 127610-01 是3500系统中专用于键相信号处理的核心模块。它接收来自键相探头（趋近式或磁电式）的原始正弦波信号，并将其转换为一个精确、干净的每转一次（1X）的TTL脉冲。此脉冲为框架内所有振动和位移监测器（如3500/42M）提供统一的相位与转速基准，是进行振动相位分析、启停机瞬态数据采集及精确动平衡的绝对前提。原装正品，全面测试，现货供应。
产品概述
在旋转机械的状态监测领域，数据本身固然重要，但赋予数据以“时间上下文”的能力才是实现高级诊断的关键。振动幅值告诉你机器“不舒服”，但只有结合精确的相位角，你才能判断问题是“不平衡”、“不对中”还是“摩擦”。BENTLY 3500/15 127610-01 就是为整个Bently Nevada 3500保护系统提供这种“绝对时间坐标”的授时核心。它通常不被视为系统的“主角”，但没有它，系统内所有昂贵的振动和位移监测模块都将失去进行高级分析的“方向感”，其价值将大打折扣。
从系统架构看，BENTLY 3500/15 127610-01 模块的角色类似于交响乐团的“指挥”。它连接一个监测轴上键槽或凸台经过的传感器。每当这个物理标记扫过探头，模块就会产生一个电脉冲。127610-01 的核心使命，是以极高的可靠性处理这个来自恶劣工业环境的、通常伴有噪声的原始信号，滤除干扰，输出一个幅值和宽度都极其稳定的数字脉冲。这个脉冲通过3500框架的背板总线，被实时广播给所有监测模块。对于3500/42M 146031-01这样的振动监测器而言，这个脉冲定义了每个振动波形周期的起始点(0度相位)，使得系统能够精确计算出1X频振动分量的大小和方向。其设计哲学在于“精准”与“鲁棒”的极致平衡。它必须适应从盘车(极低转速)到超速(极高转速)的整个范围，并在存在电气噪声、轴电流和机械振动的环境中，毫不动摇地识别出真实的键相信号。一个不稳定或丢失的键相信号，会使伯德图、极坐标图等关键的启停机分析工具失效，并使动平衡工作无法进行。
技术规格
产品型号：3500/15 127610-01
制造商：Bently Nevada (Baker Hughes)
产品类型：有源键相位(Keyphasor)模块
输入信号：-2V 至 -22V AC/DC，适用于趋近式探头或磁电式传感器
输入阻抗：> 50 kΩ
频率范围：0.5 Hz 至 20 kHz (对应转速 30 RPM 至 1.200.000 RPM)
输出信号：至3500背板的TTL兼容方波脉冲
脉冲宽度：可编程，典型范围 10 至 1000 微秒
相位延迟：极低且稳定，在整个工作频带内通常小于 2 微秒
精度：转速测量精度高达 ±1 RPM
超速检测：可编程超速报警与危险设定点
供电：由3500框架背板提供 +5V, +15V, -15V DC
前面板指示：LED指示灯，用于电源、信号存在、超速及模块故障状态
工作温度：0°C 至 +65°C
认证：符合相关工业电磁兼容性(EMC)及安全标准
主要特点和优势
BENTLY 3500/15 127610-01 的核心价值在于它将一个物理事件转化为整个数字监测系统可依赖的、高保真的时序基准。在许多实际案例中，相位数据的混乱或丢失往往比振动幅值超限更难排查，而其根源常常可追溯至键相通道的问题。该模块通过其精心设计，从根本上保障了相位数据的完整性与可靠性，其优势主要体现在三个方面：信号调理的智能性、系统集成的无缝性以及运行状态的透明性。
首要优势是其卓越的信号调理能力与强大的抗扰度。工业现场充斥着变频器、大型电机、开关柜产生的电磁干扰，键相信号线如同天线，极易拾取噪声。127610-01 并非简单的电压比较器，其内部集成了具有自适应触发阈值的智能调理电路。它能有效区分真实的键相脉冲与噪声尖峰，即使在低转速下信号幅值微弱，或在高转速下信号中混有高频噪声时，也能稳定输出，杜绝“多脉冲”或“丢脉冲”现象。其极低且恒定的相位延迟特性至关重要，这确保了即使在数万转的高速下，由它定义的相位参考点也几乎无时延，为后续的精密动平衡计算提供了可信的数据源头。
其次，是其深度集成的系统功能与配置灵活性。作为3500系统的原生成员，其所有参数均通过统一的框架组态软件进行设置和管理，无需外部硬件调整。工程师可以灵活配置：
脉冲特性：根据后端监测模块的需求，精确设置输出脉冲的宽度。
转速保护：独立设置超速报警和超速停机值，为机组提供又一道重要的机械保护。
信号调理参数：针对特殊的探头或安装条件，可对输入信号的触发灵敏度进行微调。
其生成的键相脉冲通过高速背板直接、同步地送达每一个监测模块，这种架构保证了所有通道数据采集的严格时间对齐，是实现多平面平衡分析和复杂轴心轨迹绘制的先决条件。
再者，是其全面的诊断与状态可视化。模块的前面板设计直观，通过多色LED灯清晰指示：
电源/健康状态：确认模块已上电且自检通过。
信号状态：实时显示是否检测到有效的键相信号，这是排查“无键相信号”故障的第一线索。
超速状态：当转速超越设定点时立即警示。
这些状态信息不仅显示在前面板，也通过背板实时上传至监控软件(如System 1)，使运维人员能够在中央控制室远程掌握键相通道的健康状况，实现了预测性维护从传感器端开始的闭环。
Technical Overview in English:
The BENTLY 3500/15 127610-01 is a dedicated Keyphasor Signal Conditioner module, serving as the master timing clock for the entire 3500 Machinery Protection System. It accepts the raw, often noisy analog signal from a shaft-mounted proximity probe or magnetic pickup and conditions it into a clean, precise once-per-revolution (1X) TTL-compatible digital pulse. This pulse is distributed system-wide via the rack backplane, providing the essential phase and speed reference for all synchronous vibration and position measurements.
Its technical superiority lies in its robust signal integrity engineering. The module incorporates advanced input conditioning circuitry with programmable thresholding and hysteresis, enabling reliable operation across a wide dynamic range (0.5 Hz to 20 kHz) in electrically noisy industrial environments. This design effectively rejects spurious noise pulses and prevents signal dropout. A critically important specification is its exceptionally low and consistent phase delay (typically <2 µs), which ensures that the phase angle data computed by vibration monitor modules is accurate and trustworthy—a non-negotiable requirement for machinery diagnostics and balancing. Integrated overspeed detection and comprehensive diagnostics provided via both front-panel LEDs and software status make it a intelligent, reliable component. Fully configurable within the 3500 framework software, the 127610-01 is the indispensable foundation for any condition monitoring strategy that relies on phase-synchronized data analysis.
应用领域
BENTLY 3500/15 127610-01 的应用严格跟随所有需要相位参考和瞬态分析的Bently Nevada 3500系统。在这些应用中，转速和相位不是简单的监控参数，而是将时域振动信号转化为可诊断信息的核心钥匙。
在大型蒸汽轮机或燃气轮机的启停过程中，键相信号是捕捉并绘制伯德图(Bode Plot，振幅/相位 vs. 转速)和极坐标图的基础。这些图表是分析转子动力学特性、识别临界转速、诊断转子热弯曲或摩擦的关键工具。没有127610-01提供的稳定、精准的每转脉冲，这些分析根本无法进行，启停机将在一个“盲测”状态下完成，风险极高。在石油化工的高速离心压缩机组上，当振动监测系统发出报警时，操作和维护人员的第一反应是查看各测点的1X频振幅和相位。如果各轴承处振动的1X频相位关系呈现特定模式(如两端轴承处相位差约180度可能指示一阶不平衡)，可以迅速对故障类型进行初步判断。这种快速诊断的基石，正是127610-01提供的、所有测点共享的、统一的相位基准。
电力行业：各类涡轮发电机组(燃机、汽机、水轮机)、大型锅炉给水泵、送/引风机的启停机分析及在线振动监测。
石油、天然气与化工：裂解气、丙烯、乙烯、合成气、天然气管道增压等关键离心压缩机的保护与性能监测。
工业制造：大型高速工业压缩机、膨胀机、高速泵等旋转设备的预测性维护系统。
任何配置了Bently Nevada 3500系统，并计划或正在执行振动相位分析、现场动平衡或启停机数据采集的场合。
集成与配置要点
成功集成BENTLY 3500/15 127610-01.意味着为整个监测系统建立了一个可靠的时间原点。这个过程的复杂性不在于接线本身，而在于确保从物理传感器到软件定义的整个信号链的精确与可靠。一个常见但代价高昂的错误是，在完成大修或更换探头后，因键相参数设置不当，导致后续数月收集的振动相位数据全部错误，使诊断工作陷入混乱。
物理安装与信号验证是成功的基石。 键相探头的安装必须精准无误。对于电涡流探头，其端面与键槽或凸台表面的间隙需用千分尺严格设定至推荐值(如1.0 mm ± 0.1 mm)，并确保垂直度。安装不当会导致信号幅值过低或波形畸变，使模块无法可靠触发。电缆应使用高质量的同轴电缆，并坚持屏蔽层仅在机柜侧单点接地的原则，绝对避免形成“接地环路”引入工频干扰。在接线完成后、上电组态前，强烈建议使用示波器在模块的输入端子上测量原始键相信号，确认其波形为正弦波或类正弦波，幅值在典型范围(-5V 至 -15V)内，且无明显的高频噪声。这是后续所有工作的物理保证。
软件组态与系统同步是功能实现的核心。 在3500框架组态软件中，对127610-01的配置需聚焦以下几点：
输入类型设定：根据现场实际安装的探头类型(通常是-18V DC供电的趋近式探头)选择正确的输入模式。错误的选择可能导致模块无法识别信号。
脉冲宽度与阈值：输出脉冲宽度需与框架内接收此信号的所有监测模块兼容。通常采用默认值即可，但在高速应用(如超过10万RPM)中可能需要调窄脉冲宽度。触发阈值应设置为自动模式，让模块自适应信号水平。
转速标定与保护值设置：正确输入“每转脉冲数”(对于单键槽，即为1)。然后，依据机组的设计转速和安全规范，严谨地设置超速报警值和危险停机值。这些值必须与独立的主超速保护系统相协调，并符合机械设计规范。
统一的相位参考定义：这是最关键的步骤。必须在项目文档和所有相关监测通道的组态中，明确定义键相探头所对应的机械位置(例如：“压缩机非驱动端”)。所有振动监测通道的相位读数都将以此点为0度参考。任何不一致都会导致跨测点的相位关系分析完全错误。
更换此模块时，务必在系统允许的情况下进行在线组态备份。新模块安装后，需下载原组态，并在机组首次重新启动至低转速时，立即验证两个关键点：一是监测系统显示的转速值与就地转速表读数一致;二是各振动通道的1X频相位读数在稳定转速下应基本保持恒定。这是验证整个键相通道工作正常的最终测试。
生命周期与采购建议
从产品生命周期状态分析，BENTLY 3500/15 127610-01 是Bently Nevada 3500平台中经久耐用、不可或缺的标准功能模块。3500系统作为全球机械保护领域数十年来的事实标准，其架构成熟稳定。127610-01作为实现键相功能的核心组件，处于成熟期并得到长期支持的阶段。贝克休斯持续提供该型号的生产、备件与全面技术服务。尽管其硬件版本可能会有细微迭代，但其核心功能和接口标准保持高度稳定，确保了与全球范围内庞大存量3500系统的完美兼容。
对于负责关键资产运维的团队，我们的采购建议非常明确：必须将BENTLY 3500/15 127610-01视为最高优先级的战略备件进行储备。 在一个典型的3500监测框架中，监测器和电源可以配置冗余，但键相通道通常只有一个。这使得键相模块成为整个高级监测功能的潜在“单点故障”(Single Point of Failure)。一旦其失效，虽然基本的振动幅度报警功能可能得以保留，但所有依赖相位的高级诊断功能(如动平衡、启停机分析、故障甄别)将立即丧失。在故障排查或计划维修的关键时期，这种能力的丧失是灾难性的。因此，储备一块经过严格验证的127610-01备件，是保障机组状态监测系统完整性和有效性的必要性投资，而非可选消费。
在具体采购时，需特别注意固件版本与兼容性。在提交订单前，应通过现场系统的组态软件记录现有模块的确切固件版本号。虽然新型号模块通常向下兼容，但明确验证可以避免任何潜在的、难以排查的通信或性能异常。我们强烈建议避免采购来源不明或未经严格测试的所谓“兼容”翻新件。键相信号的调理精度、抗干扰能力和长期温度稳定性，高度依赖于内部模拟电路元器件的品质和制造工艺。非原装或劣质翻新件在这些核心性能指标上无法提供可靠保障，其导致的相位漂移或间歇性信号丢失，会无声无息地污染所有振动数据，其后果远比一个完全失效的模块更为隐蔽和危险。
我们承诺所提供的每一块BENTLY 3500/15 127610-01模块，均源自可追溯的可靠渠道，确保其设计与制造符合原厂规范。在交付前，每块模块均会在我们的专业测试平台完成全功能与精度验证：包括模拟从低速到高速的不同频率和幅值的键相信号，精确测试其触发阈值、输出脉冲的时序精度及稳定性;验证其在叠加典型工业噪声情况下的抗干扰能力;检查其超速检测功能的准确性;并全面测试前面板诊断指示灯与背板通信功能。我们确保您收到的模块能够担当起系统“时序心脏”的重任。我们为此提供12个月的质量保证期，并提供从型号确认、版本核对到应用指导的免费技术咨询。在维护您关键机组监测系统“时间基准”的可靠性上，我们提供的不仅是产品，更是一份确保数据根基准确无误的专业承诺。
Our Commitment to Unwavering Signal Integrity and System Synchronization:
Sourcing a BENTLY 3500/15 127610-01 Keyphasor Module requires a supplier with a deep understanding of its critical role as the system`s timing master. We recognize that the integrity of your entire vibration analysis suite depends on the precision and reliability of this single component. Our procurement process is designed to deliver modules that meet the exacting standards required for such an application. Every 127610-01 we supply is sourced through verified channels to ensure authenticity and traceability.
Our quality assurance protocol is specifically tailored for signal conditioning modules. Each unit undergoes rigorous functional testing that simulates real operational demands. We utilize precision signal generators to apply calibrated sine waves across the full specified frequency and voltage input range, meticulously verifying the module`s triggering accuracy, output pulse consistency, and immunity to superimposed electrical noise. We validate the programmable overspeed detection feature and confirm that all front-panel diagnostics and backplane communication protocols function flawlessly. This ensures the module will perform reliably in the demanding electrical environment of a plant floor.
We support this with a comprehensive 12-month warranty and expert technical consultation. Our team can assist with firmware compatibility verification and configuration guidance. By maintaining a stock of these fully validated Keyphasor modules, we position ourselves as a strategic partner in your predictive maintenance and asset protection strategy. We help you mitigate the high-consequence risk associated with the loss of phase-reference data, ensuring your condition monitoring system retains its full diagnostic power. This supports confident, data-driven maintenance decisions and protects the operational continuity and safety of your critical rotating machinery.
