BENTLY NEVADA

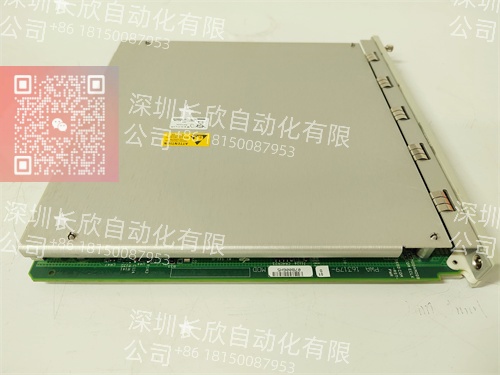

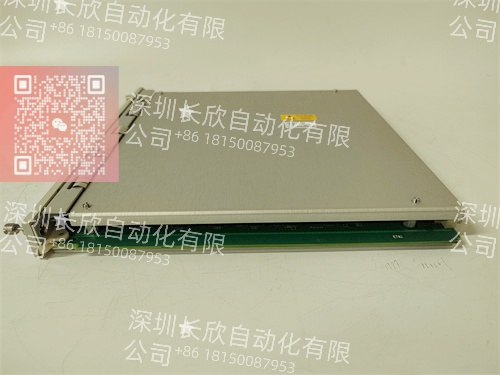

3500/60 163179-01：
3500系列：
模拟输入：8通道，4–20 mA（有源/无源）
模拟输出：4通道，4–20 mA（有源）
一款高可靠性过程变量I/O模块，专为严苛的工业环境设计。作为BENTLY NEVADA 3500机械保护系统 (MPS) 的扩展组件，它实现与DCS、PLC或其他控制系统的无缝模拟信号交互，支持关键工艺参数（如温度、压力、液位）的采集与设定值输出，满足API 670对辅助保护逻辑的要求。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在现代旋转机械保护系统中，仅监测振动、转速等机械参数已不足以应对复杂工况。BENTLY NEVADA 3500/60 163179-01 正是为弥补这一缺口而设计的多功能过程变量I/O模块，隶属于业界领先的3500机械保护平台。该模块在一个标准槽位内集成8路高精度4–20 mA模拟输入和4路有源4–20 mA模拟输出，使3500系统不仅能“感知”轴承温度、润滑油压力、缸体膨胀等关键过程变量，还能向外部控制系统(如DEH或BPC)输出转速设定、负荷指令或健康状态信号。其核心价值在于将机械保护与过程控制深度耦合——例如，当轴振动超标时，不仅可触发本地跳闸，还可通过模拟输出向DCS发送“降负荷”请求，实现分级响应，避免非必要停机。
我曾在北美一座联合循环电厂的燃气轮机保护系统升级中部署3500/60 163179-01.原系统仅依赖硬接线跳闸，一次因排气温度异常导致紧急停机，损失超50万美元。新方案中，3500/60实时采集排气热电偶(经变送器转为4–20 mA)信号，并配置“预警-降负荷-跳闸”三级逻辑：当温度达90%限值时，通过模拟输出向Mark VIe控制系统发送降负荷指令;若继续上升至95%，则触发ETS。投运后两年内，系统成功避免三次潜在非停，同时将保护动作精准度提升至±0.1% FS。BENTLY 3500/60 163179-01 的真正意义，不在于“多几个模拟通道”，而在于“让保护系统具备工艺级智能”。
技术规格
产品型号：3500/60 163179-01
制造商：BENTLY NEVADA (a Baker Hughes company)
产品类型：过程变量输入/输出模块(3500系列)
模拟输入通道数 ：8通道
输入信号类型 ：4–20 mA(支持无源/两线制及有源/四线制)
输入精度 ：±0.1% of full scale
输入阻抗 ：250 Ω(内置)
模拟输出通道数 ：4通道
输出信号类型 ：4–20 mA(有源，内部供电)
输出负载能力 ：最大750 Ω
输出精度 ：±0.1% of full scale
电气隔离 ：通道间及通道对地 >500 Vrms
工作温度范围 ：0°C 至 +65°C
安装方式 ：3500系统专用导轨，支持热插拔
认证标准 ：CE, UL, CSA, API 670 compliant
主要特点和优势
BENTLY 3500/60 163179-01 的工程优势体现在其对“信号完整性”与“系统协同性”的双重保障。在高温、高EMC干扰的电厂环境中，普通I/O卡常因共模噪声导致信号漂移。该模块采用每通道独立隔离放大器和强化滤波电路，确保即使在变频器密集区域，输入精度仍稳定在±0.1%以内。更重要的是，其所有I/O点均可在3500 Configuration Software中直接绑定到保护逻辑——例如，将“润滑油压力低”模拟输入与“轴瓦温度高”振动信号做“与”逻辑，仅当两者同时恶化才触发跳闸，大幅降低误动率。
8入4出高密度设计，节省宝贵框架槽位
全通道支持热插拔，维护无需停机
输入兼容两线制变送器，简化现场接线
输出可驱动高阻抗回路(如老式记录仪)
与3500/22M继电器卡联动，实现混合逻辑保护
The BENTLY NEVADA 3500/60 163179-01 bridges the gap between machinery protection and process control. Unlike generic analog I/O cards, it is engineered for the harsh realities of power and industrial plants—delivering ±0.1% accuracy even amid electrical noise. Its seamless integration into the 3500 logic engine enables sophisticated, multi-parameter trip strategies that reduce nuisance trips while enhancing safety. With hot-swap capability and robust isolation, it ensures continuous, reliable data exchange between the protection system and the wider control architecture. In applications where every milliamp carries operational intelligence, the 3500/60 delivers precision you can trust.
应用领域
BENTLY 3500/60 163179-01 主要应用于需要将过程参数纳入机械保护逻辑的高端能源与重工业场景，尤其适用于API 670第5版强调的“综合保护策略”。
火力与核电厂(汽轮机润滑油压力、缸胀、差胀监测)
石油化工(压缩机密封气压差、轴承温度采集)
LNG装置(透平排气温度、冷剂液位反馈)
联合循环电厂(燃机排气分散度、余热锅炉水位)
老旧3500系统功能扩展中的模拟I/O增强
特别值得注意的是，在许多新建项目中，3500/60 被用于替代传统硬接线，通过模拟输出向DCS提供“设备健康指数”，实现预测性维护。
集成与配置要点
将BENTLY 3500/60 163179-01 集成到3500系统中，必须通过3500 Configuration Software进行通道组态。关键步骤包括：为每个输入通道指定工程单位(如℃、psi)、量程(4 mA = 0 psi, 20 mA = 100 psi)、报警阈值;为输出通道绑定内部变量(如“平均振动值”或“系统OK状态”)。一个常见误区是忽略输入电源极性——当接入两线制变送器时，模块内部提供24 VDC激励，现场接线必须确保电流方向正确(+IN → 变送器+ → 变送器– → –IN)，否则将导致信号丢失。
使用屏蔽双绞电缆连接所有I/O通道，屏蔽层单点接地于机柜
模拟输入线应远离动力电缆，最小间距30 cm
输出通道若驱动长距离(>100 m)负载，建议加装信号中继器
定期通过Configuration Software校准零点与满量程
在FAT中验证：模拟输入超限 → 触发3500/22M继电器动作
在一次中东炼油厂项目中，我们曾因屏蔽层多点接地引入地环流，导致压力信号波动±2%。整改为单点接地后，稳定性恢复至±0.1%——这再次证明：在精密模拟系统中，接地决定成败。
生命周期与采购建议
BENTLY 3500/60 163179-01 目前处于成熟期 (Mature)。作为3500平台的标准过程I/O模块，Baker Hughes仍在持续供货并提供技术支持，广泛用于全球新建与维护项目。因其在API 670合规中的重要作用，该型号强烈推荐用于所有需集成过程变量的机械保护系统。
深圳长欣作为BENTLY NEVADA专业备件供应商，建立了稳定的3500/60 163179-01 原厂库存。我们确保所有模块均为全新或严格翻新件，并经过全功能验证：包括8通道输入精度校验、4通道满载输出测试、通道隔离耐压测试及72小时老化运行。每块模块附带测试报告与序列号追溯，并提供12个月质保。我们还配备熟悉3500系统与API 670标准的工程师团队，可协助客户完成通道配置、逻辑联调及合规审计支持，确保“信号精准，保护无忧”。
For critical machinery protection systems, integrating process variables isn’t just convenient—it’s essential for intelligent, risk-based decision-making. The BENTLY NEVADA 3500/60 163179-01 delivers the precision, reliability, and seamless logic integration needed to transform raw analog signals into actionable protection intelligence. We source only authentic units and validate each against rigorous performance criteria, including accuracy under EMI stress and long-term stability. With expert support and rapid delivery, we ensure your 3500 system sees not just vibration—but the full operational context—so it acts wisely, every time. When protecting multi-million-dollar assets, trust the I/O that connects mechanics to process.
