产品核心摘要

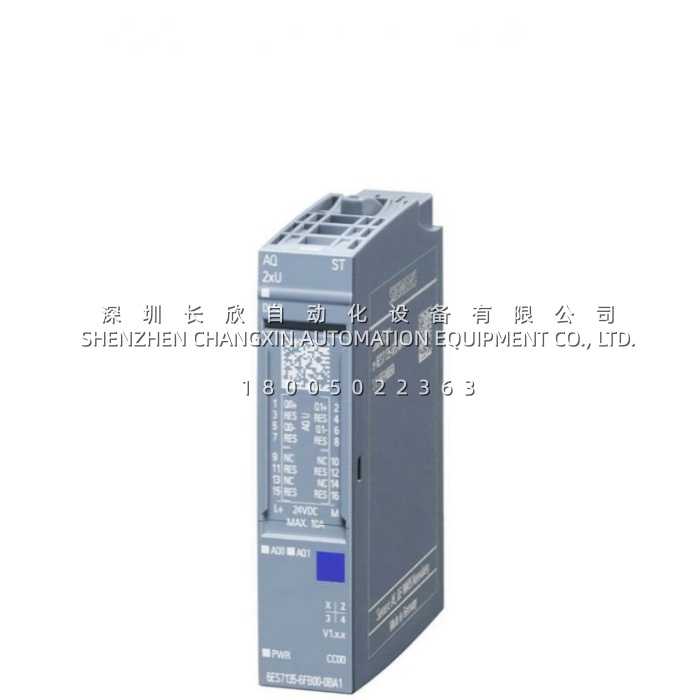

- 型号 (Model): 6ES7135-6FB00-0BA1
- 品牌 (Brand): SIEMENS（西门子）
- 系列 (Series): SIMATIC ET 200SP 分布式I/O系统
- 核心功能: 将PLC数字控制信号转换为2路高精度模拟量输出（电压/电流），驱动现场执行机构，如变频器、比例阀、调节器等
- 产品类型: 模拟量输出电子模块 (Analog Output Module)
- 关键规格: 2通道；电压±10V/0-10V/±5V；电流0-20mA/4-20mA/±20mA；16位分辨率；通道级诊断；短路保护
- 适用BaseUnit: BU类型A0、A1
- 成色: 全新原装，在产型号（非停产件）
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 6ES7135-6FB00-0BA1 |
| 制造商 | SIEMENS |
| 所属系统 | SIMATIC ET 200SP |
| 产品类型标识 | AQ 2xU ST (Standard) |
| 输出通道数 | 2路 模拟量输出 |
| 电源电压 | 24V DC（19.2~28.8V，带反极性保护） |
| 电压输出范围 | ±10V / 0-10V / ±5V / 1-5V |
| 电流输出范围 | 0-20mA / 4-20mA / ±20mA |
| 分辨率（含过冲） | 最大16位 |
| 电压输出负载阻抗 | ≥2kΩ |
| 电流输出负载阻抗 | ≤500Ω |
| 电压输出短路电流 | 最大45mA（带短路保护） |
| 循环时间（所有通道） | 最小1ms |
| 电压输出建立时间（阻性） | 典型0.1ms |
| 精度误差（总温度范围） | 电压/电流 ±0.5% |
| 重复精度（25°C稳态） | ±0.05% |
| 线性误差 | ±0.03% |
| 通道间串扰 | 最小-50dB |
| 温度误差 | 0.005%/K |
| 诊断功能 | 支持（供电电压监控、断线、溢出/欠量程、组故障） |
| 替换值可组态 | 是 |
| 地址空间 | 最大4字节 + 1字节QI信息 |
| 最大功耗 | 典型1W |
| 电流消耗（24V DC） | 最大80mA |
| 屏蔽电缆长度 | 最大200m（电压输出）/ 1000m（电流输出） |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20 |
| 尺寸（宽×高×深） | 约15×73×58mm |
| 重量 | 约0.039kg |
| RoHS合规 | 是 |
| 适用BaseUnit | BU类型A0、A1 |
产品深度介绍
6ES7135-6FB00-0BA1是西门子SIMATIC ET 200SP分布式I/O系统的标准型模拟量输出模块，型号标识为AQ 2xU ST——”2xU”代表两路通用模拟量输出（电压/电流可切换），”ST”代表标准型（Standard）。它属于西门子当前在产的ET 200SP产品线，不是停产件，渠道供应正常。
这块模块的任务很简单：把PLC发来的数字指令转成连续变化的电压或电流信号，驱动现场的模拟量执行机构——变频器的速度给定、比例阀的开度指令、调节器的控制信号，都得靠它。ET 200SP的模块化设计意味着它不占用CPU机架的槽位，直接插在ET200SP分布式站的BaseUnit上，通过PROFINET或PROFIBUS与主站通讯，就地输出控制信号。
通道配置上，2个通道完全独立，每个通道的电压或电流输出范围可通过TIA Portal软件单独组态。电压输出支持±10V、0-10V、±5V、1-5V四个档位，电流输出支持0-20mA、4-20mA、±20mA三个档位，分辨率最高16位，换算下来电压输出步长约0.3mV，电流输出步长约0.6μA，常规工业控制绰绰有余。建立时间0.1ms（阻性负载），循环时间1ms，动态响应速度足够应付大多数过程控制回路。
说一下定位：ET 200SP模拟量输出模块有三个档次——ST（Standard）、HF（High Feature）和HS（High Speed）。ST是基础标准型，主打性价比和通用性，覆盖95%的常规应用；HF增加了更多功能和精度；HS主打高速和过采样，用于对时间要求苛刻的场景。这块6ES7135-6FB00-0BA1就是ST档，定位明确：够用、稳定、价格合理。
