关键技术规格

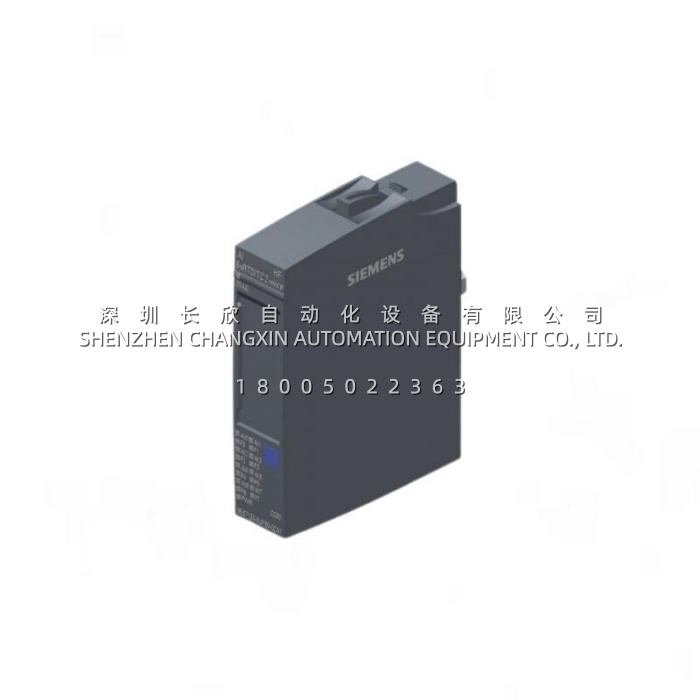

- 产品型号: 6ES7134-6JF00-0CA1
- 制造商: Siemens
- 产品类型: ET 200SP AI 8×RTD/TC 2-wire HF
- 输入通道: 8 AI，按通道独立组态
- 测量类型: RTD（Pt100/Pt200/Pt500/Pt1000/Ni100/Ni1000/Cu10 等）、TC（B/C/E/J/K/L/N/R/S/T/U/TXK）、电阻、电压（-1 V～+1 V / -250～+250 mV / -50～+50 mV / -80～+80 mV）
- 分辨率: 16 bit（含符号）
- 基本精度: ±0.1% 满量程
- 恒定测量电流（电阻型）: 2 mA 典型
- 输入毁坏限制: 30 V DC max
- 输入电阻: 1 MΩ（电压/TC 档）
- 导线补偿: 2-wire 模式下可调导线电阻（0–50000 mΩ），无 3/4 线 RTD 内部桥补偿——3/4 线 RTD 要换 6JD00
- TC 冷端: 内部基准（模块内置）或外部固定温度，A1 BU 带测温时可借 BU 级温度传感
- 诊断: 通道级断线、超限硬件中断（每通道 2 高 + 2 低）、电源电压监控
- 诊断 LED: PWR（绿）、DIAG（红/绿）、通道状态×8
- 地址空间: 16 byte + 1 byte QI
- 适配 BU: A0 / A1（A0=6ES7193-6BP00-0BA0/0DA0；A1=6ES7193-6BP00-0BA1/0DA1，A1 带测温优选 TC）
- 颜色代码: CC00
- 机械编码: A 型键
- 固件: V2.1，可更新（V1.0–V2.0 的 B 型 TC 50°C 以下冷端补偿有已知问题，V3.0+ 改进算法 ）
- 工程软件: TIA Portal V14+ / STEP 7 V5.5 SP3+ / PCS 7 V8.1 SP1+；PROFINET GSDML V2.3，PROFIBUS GSD Rev3/5
- 供电: 24 V DC（19.2–28.8 V），反极性保护，最大 35 mA
- 功耗: 典型 0.75 W
- 尺寸 (H×W×D): 73 × 15 × 58 mm（6ES7134 系 8 通道模块 31 g ）
- 工作温度: -30…+60°C（水平）/ -30…+50°C（垂直）
- 重量: ~0.031–0.032 kg
- 状态: 现役流通
产品深度介绍
ET 200SP 柜里温度采集选型，6ES7134-6JF00-0CA1 的定位很清晰：要 8 通道密度、RTD/TC 混插、但 RTD 能接受 2-wire（或外部变送器转 4–20 mA 进别的 AI）——这时候 6JF00 是性价比款。8 通道挤在 15 mm 窄体里，16 bit ±0.1%，RTD 全型（Pt100 到 Pt1000、Ni、Cu）+ TC 全十一型（B/C/E/J/K/L/N/R/S/T/U）都吃，按通道独立组态，比老 ET 200S 那根 6ES7 134-4JB51（2/4 AI 老款）密度高一倍。
采购常串的是同族 6ES7134-6JD00-0CA1——名字只差一个字母 JF00 vs JD00，差别在：
- 6JF00 = 8×RTD/TC 2-wire HF（密度高，RTD 只 2 线，引线电阻要靠参数里”导线电阻补偿”手工填 Ω 值，或走外部变送器）
- 6JD00 = 4×RTD/TC 2/3/4-wire HF（密度减半但 RTD 3/4 线内部桥补偿自消引线电阻，Pt100 三线制 ±0.1°C 级精度靠这个）
现场经验：PT100 三线制如果插 6JF00（2-wire 模块），误差随导线长度和温差走，长线+环境温度波动的场合（室外储罐、长距离窑温）会飘；这种场景直接 6JD00 走 3/4 线，或 PT100 先过就地温度变送器转 4–20 mA 进 AI U/I 模块（6GD00/6HD00 类）。
第二个维护侧坑是 B 型 TC 冷端（）：6JF00 在 FW V1.0–V2.0 时，B 型 TC（铂铑30-铂铑6，0–1820°C）在 50°C 以下端子排温度时冷端补偿算法有已知问题——因为 B 型在室温附近热电势 < 0.006 mV，低于模块冷端验证阈值。FW V3.0+ 改了算法，推新项目直接上 V3.0+，老柜子 B 型 TC 读数偏低查三天查不到模块头上。TIA 或 SIMATIC Automation Tool 可更 FW，6JF00 的 FW 是可更的（这点比上轮 DI 6BH01 的 V0.0 锁死强）。
