采购 6ES5470-8MC11 模块 | S5 窄机架 2AO 4–20mA 二线制 测试出库



关键技术规格

参数项	规格值
产品型号	6ES5470-8MC11
输出通道	2 通道，4–20mA 二线制电流环路
适配机架	S5-90U / 95U / 100U / ET100U / ET200U 窄机架（≠115U/135U 宽机架）
数字分辨率	11 bit + 符号（全量程 2048 单位）
转换时间	0 → 100% 最大 0.15 ms
电气隔离	浮地（输出对地隔离，VDE 0160 级），通道间共浮岛
外围供电	24 V DC（允许 20–30 V DC，含纹波），L+ 取约 130 mA
背板取电	+9 V（CPU 侧）约 120 mA，功耗约 3.8 W
最小负载电阻	300 Ω（@20mA，保障环路压降裕量）
短路保护	每通道电子式，可自恢复
基本误差	±0.3 % FS
工作误差	±0.6 % FS（0–60 °C）
最大屏蔽电缆长	200 m
前连接器	20 针（与 5431/5441/5453 同规格，具体以机架为准）
重量	约 0.22 kg
编程环境	STEP 5，标准 AO 指令 FB 2 / FC 2





产品深度介绍

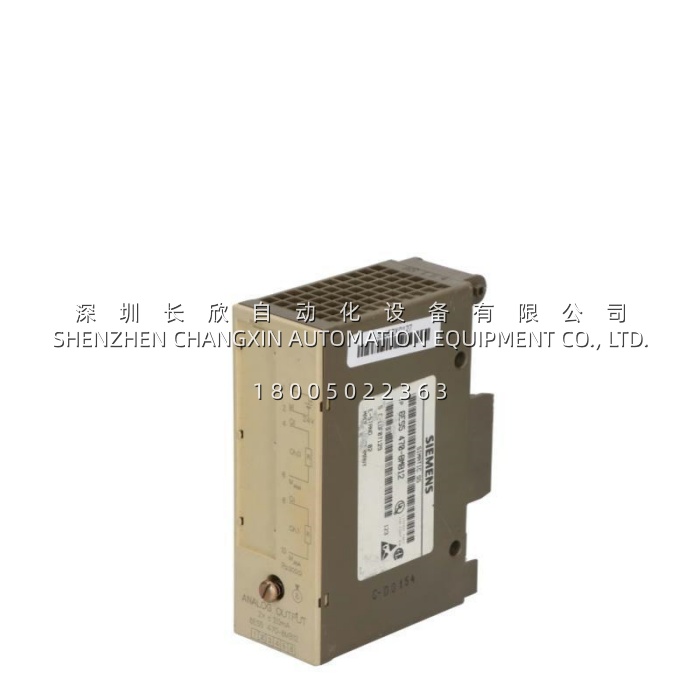

6ES5470-8MC11 是 SIMATIC S5 的 2 通道 4–20mA 二线制模拟量输出模块，专插在 S5-90U/100U/ET100U 这类窄机架上，把 STEP 5 里 FB 2 算出的数字值转成 4–20mA 电流环，去驱阀门定位器、电气转换器、记录仪这类二线制现场设备。11 bit + 符号分辨率、全扫描 0.15 ms 级，对老 S5 产线的慢过程（流量/压力/液位调节）够用，浮地隔离 + 每通道短路保护，环路侧 24 V DC 外围供电（20–30 V 范围），最小负载 300 Ω。

S5 全线 PM410，470 这只也 “deleted without replacement”。现在流通的 6ES5470-8MC11 基本是 NOS 或拆机翻新，采购坑点比 AI 还多一层：

第一是后缀分档——470 家族 MA/MB/MC/MD 四档量程完全不同，国内商家页面参数串贴很常见，买错 8MA11（±10V）去驱 4–20mA 二线阀定位器会烧阀侧或不出信号，必须铭牌确认 “8MC11” + “4–20mA” 字样。

第二是窄/宽机架别拿错——8MC11 是 100U 窄机架 2AO；115U 宽机架的 AO 是 470-7LB11（8AO ±10V）或 470-7LC11（8AO 1–5V/4–20mA）那支，槽位尺寸和前连接器都不一样，插不进。

第三是二线制外围 24V 供电容易被忘——4–20mA 环路电流靠 L+ 端子进的 20–30 V DC 外围电源驱动，不是背板 5V。老 S5 柜改点时见过只插背板、L+ 没接，结果 AO 不出电流，查半天以为是模块坏。

跟前几只串槽建议：100U 窄机架常见组合是 5431-8MA11（DI 24V）+ 5441-7LA13（DO 24V 阀）+ 5453-7LA11（高密度 DO）+ 470-8MC11（AO 4–20mA 调阀）+ 5465-7LA13（AI 阀位反馈）——入/出闭环一对。115U 宽机架则要换成 5458-7LB11（继电器 DO 230V）+ 470-7LC11（宽机架 8AO）那套，别把 8MC11 往 115U 里塞。
