关键技术规格
| 参数 | 值/说明 |
|---|---|
| 产品型号 | 6ES5470-8MB11 |
| 制造商 | Siemens AG |
| 产品类型 | 模拟量输出模块 (AO) — 电流型 |
| 适用系统 | SIMATIC S5-90U / S5-95U / S5-100U、ET 100U、ET 200U |
| 输出通道数 | 2 路，浮动式电流输出 |
| 输出范围 | ±20 mA |
| 分辨率 | 11位 + 符号位（满量程对应1024个单位） |
| 线性度误差 | ±0.2% (2 LSB / 1024) |
| 基本误差极限 | ±0.2% |
| 工作误差极限 | ±0.6%（0-60°C范围内） |
| 温度系数 | ±0.01% / K |
| 最大负载阻抗 | 300 Ω |
| 无负载电压 | 约18V（电流输出开路时） |
| 转换时间 | 最大0.15ms（满量程阶跃） |
| 允许过载 | 约25%（超出量程） |
| 隔离方式 | 光电隔离（输出与地之间、通道间隔离） |
| 允许电压差 | 最大75V DC / 60V AC（对地或通道间） |
| 短路保护 | 有 |
| 供电电压 L+ | 24V DC（20-30V，含纹波≤3.6V） |
| 电流消耗（9V背板） | 典型120mA |
| 电流消耗（L+） | 典型130mA |
| 功耗 | 约3.8W |
| 工作温度 | 0°C 至 60°C |
| 最大屏蔽电缆长度 | 200m |
| 重量 | 约220g |
产品深度介绍

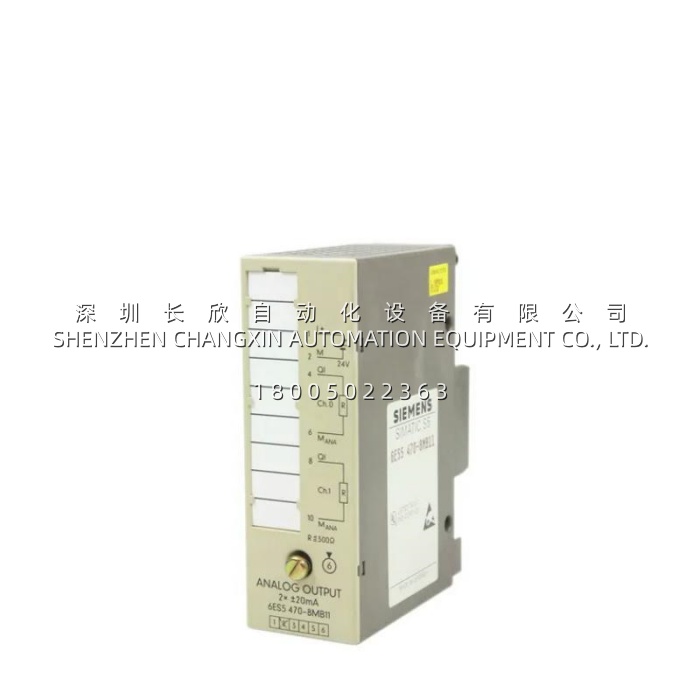

西门子 6ES5470-8MB11 是 SIMATIC S5 系列里一块 2 路模拟量电流输出模块，专门用于 S5-90U、95U、100U 这些紧凑型 PLC 系统。它的任务很简单：把 CPU 算出来的数字量（比如 PID 调节器的输出值）转成 ±20mA 的模拟电流信号，去控制现场的比例阀、变频器、定位器这类执行设备。
这卡最核心的优势是 浮动式输出 + 光电隔离。什么叫浮动式？就是每个输出通道的参考电位是独立的，不跟系统地或供电 L- 直接相连。这意味着你在现场接线时不用太担心地电位差的问题——即使执行器安装在几十米外，跟控制柜的接地电位不一样，也不会产生地环路电流导致信号漂移或烧模块。隔离电压等级是 75V DC/60V AC，对一般工业场景绰绰有余 。
分辨率方面，11 位 + 符号位（相当于 12 位，但带正负号），满量程对应 ±1024 个单位，线性度误差 ±0.2%，工作误差极限 ±0.6%（0-60°C 范围内）。拿 4-20mA 信号来说，对应的数字量范围是 512~2560（补码形式），编程时注意偏移量。转换时间 0.15ms 以内，对大部分过程控制来说响应速度足够 。
