关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6ES5465-7LA13 |
| 输入通道 | 8 通道，非隔离（465 紧凑型为通道对地共地，非通道间隔离；与 465-7LA11/LA12 量程分档不同，具体以手册为准） |
| 适配机架 | S5-90U / 100U / 115U / 135U / ET100U / ET200U |
| 量程类型 | ±10V / ±20mA 类标准量程（7LA13 后缀对应电压+电流复合量程，具体组合以 Siemens 465 家族手册为准） |
| 分辨率 | 12 bit + 符号位 |
| 转换时间 | 每通道约 2–3 ms 级（8 通道扫描 ~20 ms） |
| 精度 | 典型 ±0.3 % FS（25°C），需以手册为准 |
| 电气隔离 | 通道对地 / 背板总线 1500 V AC（VDE 0160），通道间不隔离 |
| 背板功耗 | 约 1.5–2 W 级（具体以铭牌 5V 背板电流为准） |
| 前连接器 | 20 针（与 5431/5441/5453 共用 20 针前连接器） |
| 未屏蔽电缆长度 | 最长 100 m（模拟量建议屏蔽，单端接地） |
| 工作温度 | 0 – 60 °C |
| 尺寸 (W×H×D) | 约 135 × 80 × 60 mm（与 5431/5441/5453 同机架尺寸） |
| 重量 | 约 0.3 kg |
| 编程环境 | STEP 5，标准 AI 指令 FC 1 / FB 1 |
产品深度介绍

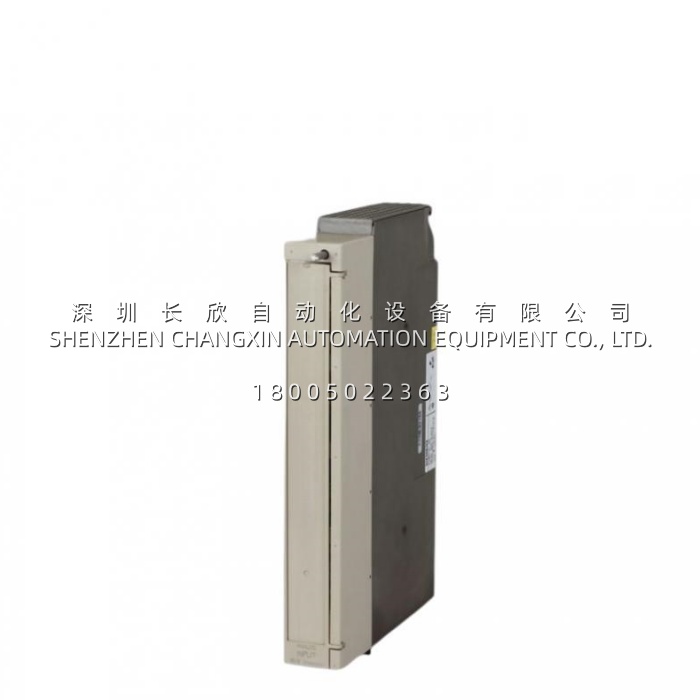

6ES5465-7LA13 是 SIMATIC S5 的紧凑型 8 通道模拟量输入模块，跟前几只 5431-8MA11（DI）、5441-7LA13（晶体管 DO）、5453-7LA11（高密度晶体管 DO）、5458-7LB11（继电器 DO）是同代机架尺寸，插在 S5-90U/100U/115U/ET200U 上做 ±10V / ±20mA 这类标准工业信号的采集——阀位反馈 4–20mA、仪表 0–10V、称重 0–5V 这类活它接得住，12 bit 分辨率 + 约 20 ms 全通道扫描，对老 S5 产线的过程量够用。
S5 全线 PM410，465 这只也 “deleted without replacement”，没有引脚兼容后继。现在流通的 6ES5465-7LA13 基本是 NOS 或拆机翻新，采购坑点比 DI/DO 多一层：量程后缀。465 紧凑型有 LA11 / LA12 / LA13 三种量程分档，国内页面参数互相串贴很常见，买错 LA11 去采 4–20mA 阀位会量程对不上。另外 465 紧凑型是 通道间共地（只做通道对地隔离），8 路共享 M——两线制 4–20mA 变送器如果电源不共 M，要在柜侧把 M 汇到一起，否则通道间漂。老 S5 柜改点时这一步经常被漏，装上去才发现 8 路读数互串。
跟前几只搭槽建议：115U 宽机架常见组合是 5431-8MA11（DI 24V）+ 5441-7LA13（DO 24V 阀）+ 465-7LA13（AI 阀位/仪表） + 5458-7LB11（DO 230V 重载），四兄弟各管一段。
