产品核心摘要

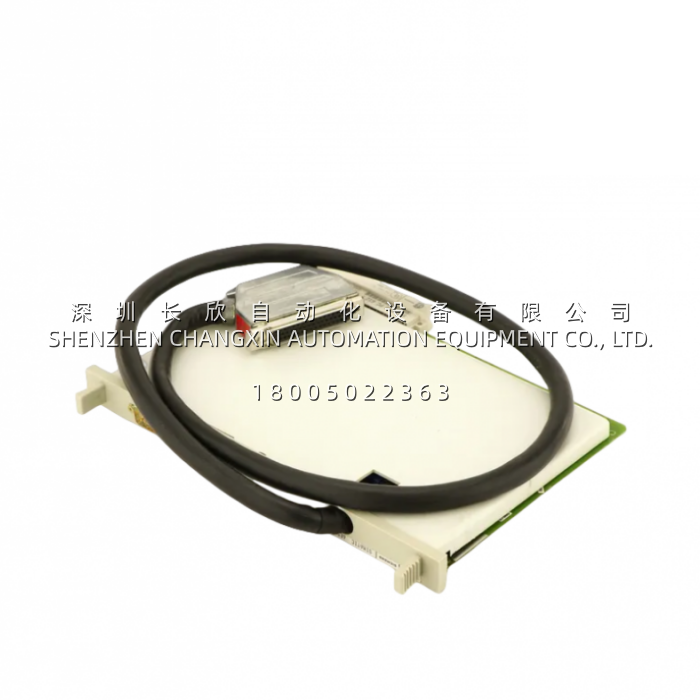

- 型号: 6ES5312-5CA11
- 品牌: Siemens（西门子）
- 系列: SIMATIC S5，CP 312
- 核心功能: S5-115U/135U/155U 通信处理器，PLC–PLC / PLC–上位机链路（Sinec L2 / 串口依后缀）
- 产品类型: S5 CP 通信处理器模块
- 关键规格: 挂 S5-115U/155U 机架 | S5 背板总线 | STEP 5 | 与 5300-5CA11(IM) 不互通
⚠️ 虽然后缀同为 5CA11，5312-5CA11 ≠ 5300-5CA11——前者是 CP（通信处理器），后者是 IM（接口模块/总线中继），插槽角色、功能、面板接口全不同，采购别混。
关键技术规格
| 参数项 | 规格（以 CP 312 家族通用 + 5CA11 后缀常见归档为准） |
|---|---|
| 型号 | 6ES5312-5CA11 |
| 归档名 | CP 312 Communication Processor |
| 所属系统 | SIMATIC S5-115U / 135U / 155U（中央机架单槽） |
| 功能定位 | PLC–PLC / PLC–上位机 通讯链路 |
| 通信协议 | 依后缀分：Sinec L2（Profibus 前身）/ TTY / RS232 / RS485（5CA11 具体落在哪一档需核对原厂归档） |
| 前端接口 | 依协议配（D-Sub / TTY 圆头 / RJ 等） |
| 背板 | S5 机架背板总线 |
| 兼容主机 | S5-115U / 135U / 155U CPU（如 945/948） |
| 编程/配置 | STEP 5 |
| 安装 | S5 机架单槽（与 IM/SM/IP 模块并列插） |
| 背板供电 | 5 V DC 来自机架，+24 V DC M24V |
| 工作温度 | 0 … +60 °C |
| 停产状态 | S5 全线停产，CP 312 随 115U/155U 退市 |
产品深度介绍
CP 312 在 S5-115U/155U 柜里的角色，类比 PC 世界里”网卡”——CPU 945/948 管逻辑、IP 三兄弟（5240/5242/5252）管定位/计数/闭环、IM 305（5300-5CA11）管 Central↔EU 扩展，CP 312 专管对外通讯：柜子跟柜子之间（S5–S5 走 Sinec L2）、柜子跟上位机（TTY/RS232/RS485 依后缀）那条链路。九几年那批老线没 Profinet 什么事，Sinec L2 是西门子自家的现场总线前身（后来演成 Profibus DP），上位机链路常用 TTY 或 RS232 跑 Sinec H1/H3 或 ASCII 裸协议，CP 312 就是干这个的。
5CA11 这个后缀在 CP 312 家族里是其中一档协议/接口配置（具体是 L2 还是串口需核对原厂归档，下文 FAQ 会提），采购最容易翻的车是跟上一颗 5300-5CA11 搞混——虽然后缀都叫 5CA11，但 5300 那颗是 IM 305（Central↔EU 总线中继，面板是 S5 总线缆接头），5312 这颗是 CP 312（通讯处理器，面板是 D-Sub/TTY/RJ 依协议），插进机架里插槽角色不同：IM 305 一般挨着 CPU 侧的 EU 扩展链路，CP 312 是独立通讯槽，功能不互通、面板接口一看就不一样。电商页还有一套常见错法是把 5312 写成”Profinet / Ethernet / CP 343-1″——那是 S7-300 的 CP 343 参数套错，CP 312 是 S5 时代低速/现场总线级，背板走 S5 总线，STEP 5 配，不认 Profinet。
