产品核心摘要

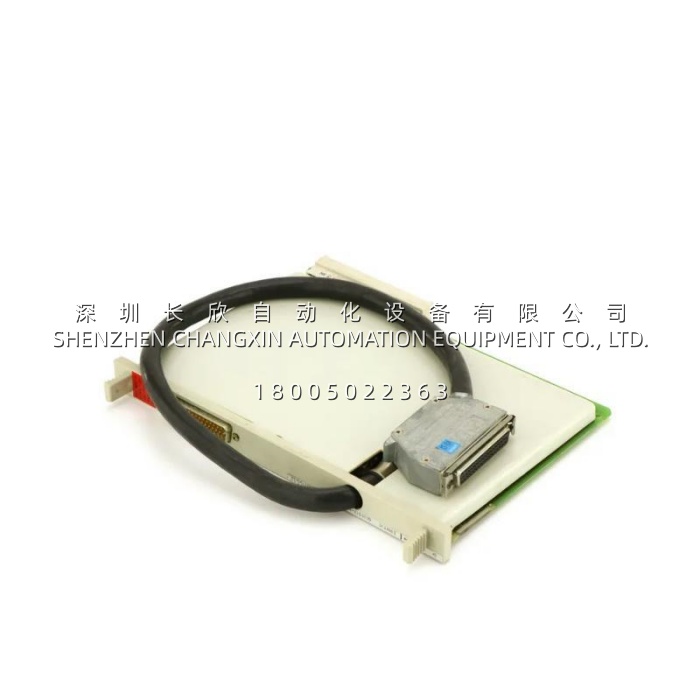

- 型号 (Model): 6ES5312-3AB31 (IM312-3)
- 品牌 (Brand): Siemens (西门子)
- 系列 (Series): SIMATIC S5-135U / S5-155U
- 核心功能 (Core Function): 将扩展单元 (EU) 连接到中央控制器 (CC)，实现 I/O 机架集中扩展
- 产品类型 (Type): 接口模块 (Interface Module)
- 成色: 已停产，市面流通多为库存/拆机件
- 关键规格 (Key Specs):
- 适用扩展单元: EU 183U、EU 185U（带电源机箱的扩展单元）
- 电缆长度: 0.95 米（固定连接）
- 配对要求: 中央侧须配 IM 300-3
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌 | Siemens |
| 型号 | 6ES5312-3AB31 |
| 产品类别 | SIMATIC S5 IM312-3 接口模块 |
| 适用系统 | S5-135U / S5-155U 中央控制器 |
| 适用扩展单元 | EU 183U、EU 185U（带电源机箱） |
| 配对中央模块 | IM 300-3 (6ES5 300-3AB11) |
| 连接电缆长度 | 0.95 米（固定于模块，不可更换） |
| 功能定位 | 集中式 I/O 扩展，将扩展机架挂接到中央机架 |
| 电流消耗 (5V) | 最大 0.2 A |
| 功率损耗 | 最大 1 W |
| 占用槽位 | 1 个 |
| 重量 | 约 0.35 kg |
| 工作温度 | 0°C 至 +60°C |
| 防护等级 | IP20（柜内安装） |
| 停产状态 | ✅ SIMATIC S5 全系已停产 |
产品深度介绍
开头策略：问题反问切入
中央机架上的 I/O 槽位插满了，但现场还有几十个信号点要接进来——这种时候就得靠扩展机架。6ES5312-3AB31 干的就是这个活：它是 SIMATIC S5-135U/155U 系统的 IM312-3 接口模块，安装在扩展单元 (EU) 的专用槽位上，通过一根 0.95 米长的固定电缆连回中央机架的 IM 300-3 模块，把扩展机架上的 I/O 模块和智能信号模块挂到中央控制器的系统总线上 。
这个型号有一个关键限定条件：它只适用于带电源机箱的扩展单元，比如 EU 183U 和 EU 185U 。如果是像 EU 184U、EU 187U 这类不带电源的扩展机箱，需要用 IM312-5 版本（订货号 6ES5 312-5CAxx），而不是这个 -3AB31 。这两个版本虽然都叫 IM312，但配套的中央侧模块和供电方式完全不同。采购之前务必核实现场扩展机箱的型号——插错了，背板定义对不上，轻则灯不亮，重则烧模块。
再说说这根 0.95 米的电缆。它与模块是固定连接的 。长度是 0.95 米版本（模块后缀 AB3x），同系列还有 0.5 米版本（AB1x）。这个距离限制意味着中央机架和扩展机架只能上下相邻摆放，没法隔着一个机柜拉长线。如果需要更长的扩展距离，就得考虑 IM 306 加 6ES5 705 系列电缆的方案，最远可达 2.5 米 。
