产品核心摘要

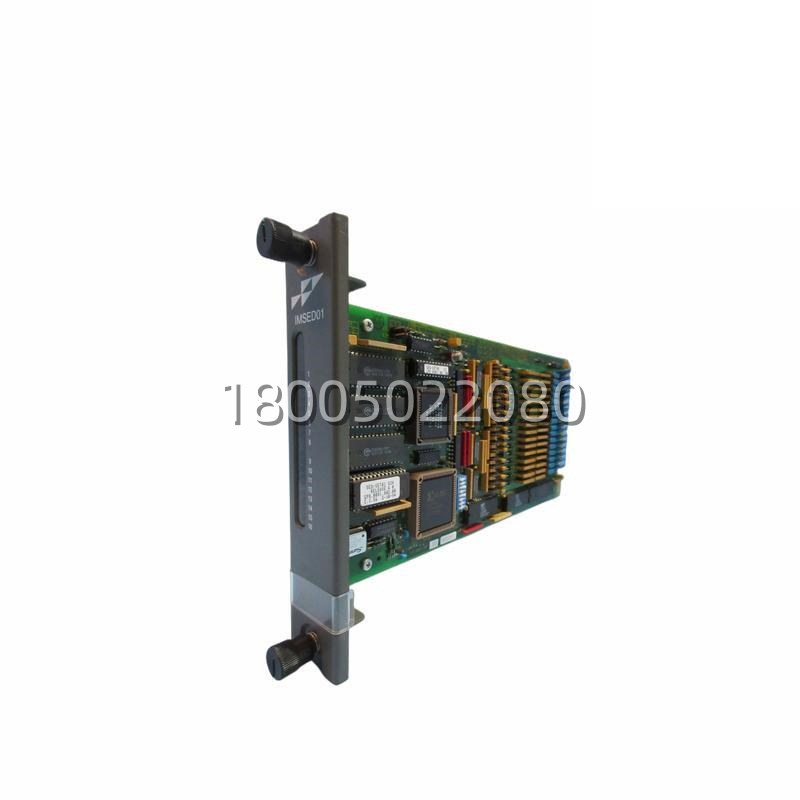

- 型号 (Model): IMSED01（亦称 IMSED-01）
- 品牌 (Brand): ABB（原 Bailey）
- 系列 (Series): Infi 90 / Symphony Plus（Harmony Rack）
- 核心功能 (Core Function): 16通道高速SOE数字输入，毫秒级事件时序记录
- 产品类型 (Type): 事件顺序数字输入模块
- 成色 (Condition): 停产型号，市场库存/翻新件，非全新原装
- 关键规格 (Key Specs): 16路输入；SOE时标精度±1ms；兼容24/48/125VDC/125VAC宽压输入
产品深度介绍
IMSED01 最核心的价值就四个字：先后顺序。普通的DI卡只管“现在这个点通不通”，但 IMSED01 多干了一件事——它给每一个输入信号的跳变都打上了一个时间戳（Time Stamp），精度能做到 ±1 毫秒。
为什么这个功能重要？举个例子：一条生产线上有20个设备同时跳闸了。如果没有SOE，维护人员只能看到“都跳了”，然后挨个排查，费时费力还容易漏。但有了 IMSED01 的记录，可以看到“A设备在 12:34:56.123 跳闸，B设备在 12:34:56.178 跳闸”——只要一看时间先后，就知道谁是“肇事者”、谁是“受害者”，故障定位时间能缩短好几倍。
这块卡属于 ABB Bailey Infi 90 / Symphony Plus 系统，在老电厂、化工厂里很常见。它已经是停产型号了，现在市场上的主要是库存或拆机件。如果有新项目，建议用备件号 SPSED01 替代，但如果是老系统维保，IMSED01 仍然是主要的替换选择。另外，有些资料把它描述为8通道或模拟量模块，经核实这是信息混淆，IMSED01的标准配置是16通道数字量输入。
关键技术规格
| 参数项 | 规格/说明 |
|---|---|
| 产品型号 | |
| 品牌 | ABB（原 Bailey） |
| 所属系统 | Infi 90 / Symphony Plus（Harmony Rack） |
| 产品类型 | SOE数字输入模块 |
| 输入通道数 | 16 路 |
| 输入信号类型 | 干接点/电平信号 |
| 输入电压兼容 | 24/48/125 VDC、125 VAC（宽压兼容） |
| 阈值电平 | 0信号：-3V~+5V；1信号：+15V~+130V |
| 输入阻抗 | 10 kΩ（每通道） |
| 时间戳精度 | ±1 ms（系统时钟同步后） |
| 响应时间 | <1 ms（SOE模式） |
| 滤波配置 | 0.1~32 ms 软件可设 |
| 安装方式 | Infi 90 标准机架单插槽 |
| 供电 | 背板 +5V DC，功耗约2.5W |
| 工作温度 | 0°C ~ +70°C |
| 隔离 | 2500V AC 通道间/系统间隔离 |
| 重量 | 约0.4kg |
| 状态指示 | 每通道独立LED |
| 供货状态 | 已停产，仅市场库存/翻新 |
