产品核心摘要
- 型号: IMSED01（别名 YIMSED01 / RIMSED01 / PIMSED01 / IMSED-01）
- 品牌: ABB（Bailey Controls）
- 系列: ABB Bailey INFI 90 OPEN / Net 90 / Symphony / Symphony Plus（Harmony Rack）
- 核心功能: 16 通道事件顺序记录（SOE）数字输入，毫秒级时间戳采集
- 产品类型: 事件顺序数字输入模块（Sequence of Events Digital Input Module）
- 关键规格: 16 路独立数字输入；24/48/125 V DC 或 120 V AC 多电压兼容；响应时间 < 1 ms；时间分辨率 1 ms；背板 +5 V DC 供电
- 成色: 原厂已停产（Discontinued），市场流通以全新库存（New Surplus）/ 原装二手 / 翻新测试件为主，需按货源核实
⚠️ 原厂停产声明：IMSED01 已由 ABB 官方停止生产，原厂无直接技术支持 。目前市场可供货的多为全新库存件、原装拆机件或经测试的原厂翻新件。Symphony Plus 平台对应替代型号为 SPSED01 ，同系列兼容别名包括 YIMSED01、RIMSED01、PIMSED01、IMSED-01 。采购前请确认可接受成色与测试报告，并以现柜实物铭牌为准匹配供货。
产品深度介绍
凌晨两点，电厂辅机跳闸，值长要的不是”哪个信号动了”，而是”哪个信号先动、前后相差几毫秒“——这就是 IMSED01 存在的意义。它是 ABB Bailey INFI 90 / Symphony Harmony 架构里的 SOE（Sequence of Events，事件顺序记录）专用数字输入模块，订货号 IMSED01 ，干的活和普通 DI 模块完全不同：它不仅要采集 16 路现场开关量，还要给每一个状态翻转（上升沿/下降沿）打上精确到 1 ms 的时间戳，按时间顺序上传给 INSOE01 事件服务器，供事故追忆和故障分析 。

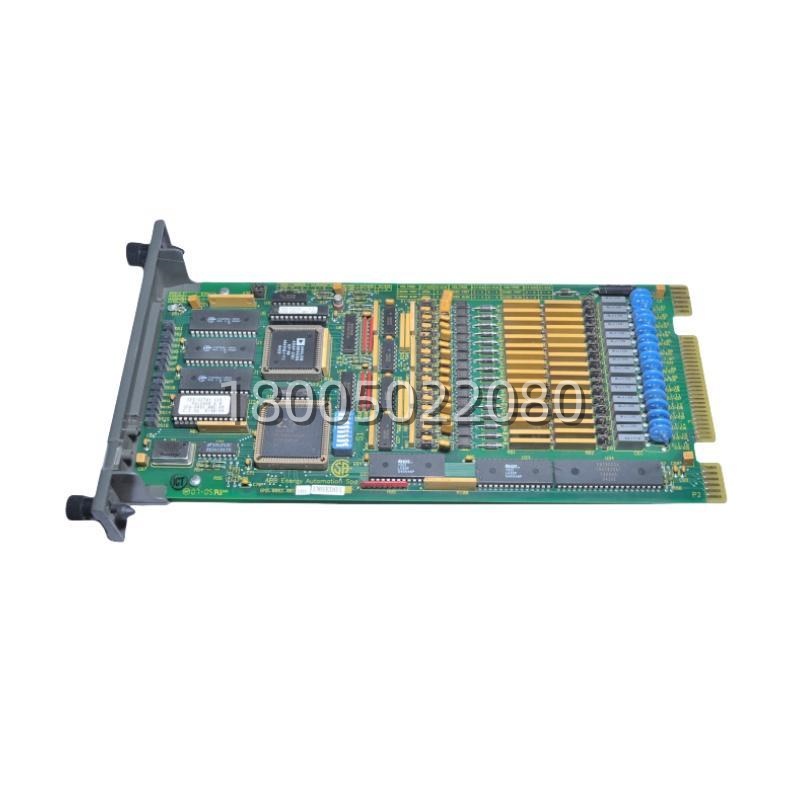

这块板子的设计思路很”Bailey SOE 专用”——单 PCB 占 INFI 90 标准 MMU 机架的一个插槽，16 个独立输入通道，每通道内置光耦隔离 + 高精度定时电路 + DSP 2101 微处理器（16 位、10 MHz、100 ns 指令周期） ，配合 IMSET01 时间同步模块提供的系统时钟，实现全系统 SOE 事件的时间对齐 。板边三个连接器分工明确：P1 接背板 +5 V DC 电源和公共地，P2 接 I/O 扩展器总线（FBP）与 MFP 控制器通信，P3 通过 NTDI01 等端子单元引入现场信号 。前面板 16 个 LED（A0-A7、B0-B7）一一对应通道状态，高电平点亮 。
讲真，IMSED01 在普通 DI 应用里”杀鸡用牛刀”，它的真正价值在于”毫秒级事故追忆”——电厂辅机跳闸、石化装置联锁动作、变电站断路器分合，这些场景里事件发生的先后顺序直接决定故障根因。国内电厂、石化、冶金等领域的 INFI 90 / Symphony 系统里，IMSED01 是 SOE 系统的标准采集单元，往往已运行 15-20 年 。ABB 虽已停产该型号 ，但 SOE 系统本身仍在大量工厂服役，这就是它今天还有市场的根本原因。原厂给出的升级路径是迁移到 Symphony Plus 平台并使用 SPSED01 替代 ，但对于”系统还要再跑十年”的老装置，继续用 原装备件是最务实的选择。
📌 市场资料备注：不同供应商对 的隔离电压描述存在差异——部分资料标注通道间 2500 V AC 光电隔离 ，而 ABB 原厂规格书给出的隔离为通道间 350 V DC、通道对系统 1000 V DC 。工作温度也有 0°C~+70°C 与 -20°C~+60°C 两种口径。本文以 ABB 原厂规格书（350 V DC / 1000 V DC 隔离）与多渠道交叉验证的主流规格为主 。采购前请核对现柜内实物铭牌，以 ABB 原厂手册为准。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | （别名 YIMSED01 / RIMSED01 / PIMSED01 / IMSED-01） |
| 品牌 | ABB（Bailey Controls） |
| 产品类型 | 事件顺序数字输入模块（Sequence of Events Digital Input Module） |
| 所属系列 | ABB Bailey INFI 90 OPEN / Net 90 / Symphony / Symphony Plus (Harmony Rack) |
| 功能码 | Function Code 242（SOE Digital Event Interface） |
| 输入通道 | 16 路独立数字输入（A0-A7, B0-B7） |
| 输入类型 | 干接点 / 有源电平信号 |
| 输入电压选项 | 24 V DC (±10%) / 48 V DC (±10%) / 125 V DC (±10%) / 120 V AC (±10%) |
| 输入电流（典型） | 5 mA @ 24 V DC；4 mA @ 48 V DC；4 mA @ 125 V DC；5 mA @ 120 V AC |
| 导通电压（最小） | 21.6 V @ 24VDC；43.2 V @ 48VDC；112.5 V @ 125VDC；108 V @ 120VAC |
| 关断电压（最大） | 10 V @ 24VDC；20 V @ 48VDC；50 V @ 125VDC；50 V @ 120VAC |
| 输入阻抗 | 10 kΩ / 通道（典型） |
| 隔离方式 | 光电隔离；通道间 350 V DC，通道对系统 1000 V DC（部分资料标注 2500 V AC） |
| 响应时间 | DC Fast: 1.1 ms；DC Slow: 18 ms；AC: 5 ms（首个正半周后） |
| 时间分辨率 | 1 ms（系统同步时钟下 ±1 ms） |
| 输入滤波 | 软件可配 0.1 – 32 ms，抑制触点抖动 |
| 板载处理器 | DSP 2101，16 位，10 MHz，指令周期 100 ns |
| 板载内存 | Boot EPROM 64 KB；程序 RAM 64 KB；数据 RAM 512 字；FIFO 512 字节 |
| 背板供电 | +5 V DC ±5%，典型电流 350 mA，最大 500 mA |
| 功耗 | 典型 2.5 W |
| 通信接口 | INFI 90 I/O 扩展器总线（FBP），与 IMSET01 配合 RS-485 时间同步 |
| 兼容控制器 | IMMFP02 / 03 / 11 / 12 / 14 全系列 INFI 90 MFP 模块 |
| 兼容端子单元 | NTDI01 / NTDI02 数字 I/O 端子单元 |
| 单总线挂载能力 | 单条 I/O 扩展器总线最多挂载 63 片 + 1 片 IMSET01 |
| 浪涌保护 | 符合 IEEE 472-1974 浪涌耐受测试 |
| 工作温度 | 0°C 至 +70°C（部分资料标注 -20°C 至 +60°C） |
| 存储温度 | -40°C 至 +85°C |
| 相对湿度 | 5% – 95% RH，非凝露 |
| 防护等级 | IP20（柜内安装） |
| 认证 | CSA、FM（非危险区域） |
| 安装方式 | INFI 90 标准 MMU 机架单插槽，支持热插拔 |
| 物理尺寸 | 35.56 × 177.80 × 298.45 mm（W×H×D） |
| 重量 | 约 0.4 – 1.0 kg（依产地批次不同） |
| 产地 | 美国（Wickliffe, OH）、瑞典、印度 |
| 产品状态 | 已停产（Discontinued） |
| 升级替代 | Symphony Plus 平台对应 SPSED01 |
