产品深度介绍

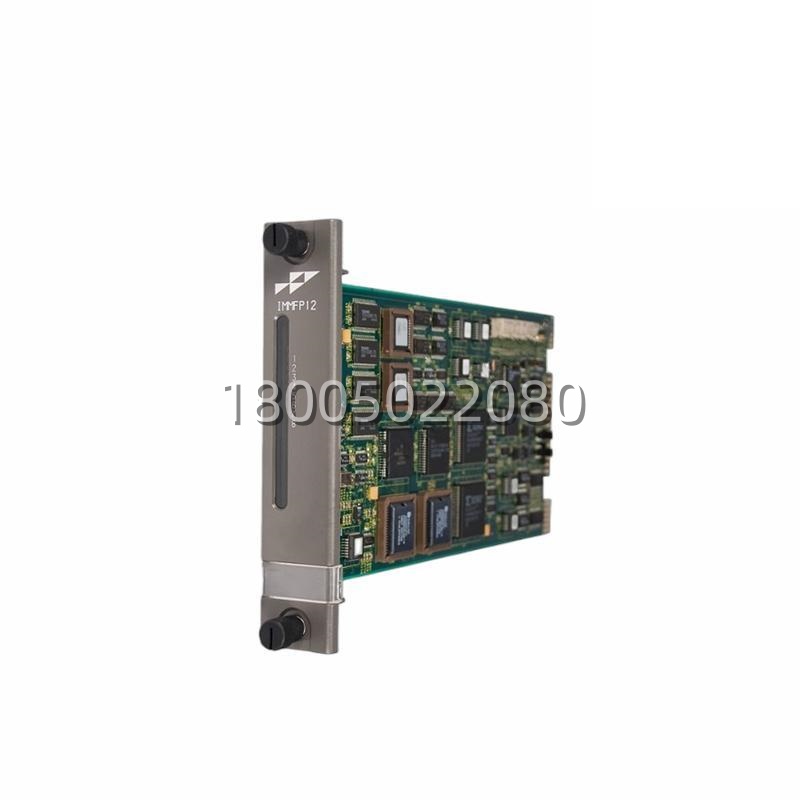

INFI 90 系统是 ABB 的 DCS 平台，按理说它自己就能把整个工厂管起来。但现实是很多工厂里除了 DCS，还有第三方的 PLC、智能仪表、变频器、子系统的控制器——这些东西通常只认 Modbus。ABB IMMFP12 就是解决这个问题的：它是一块 Modbus 从站通信接口模块，插在 INFI 90 的机柜里，让这套 DCS 系统“变成”一个 Modbus 从站设备。说白了，外面的主站（比如上位 SCADA、第三方 PLC）可以通过 Modbus 协议读写 INFI 90 内部的数据点，反过来 DCS 也能通过它读取第三方设备的数据——当然，前提是 IMMFP12 配置成主站模式（这一点在后面会提到）。
这块板卡是 INFI 90 系统早期实现开放通信的主要手段之一。它的底层是一个专用的通信处理器，运行着 Modbus RTU 协议栈，通过机箱背板与 INFI 90 的主控制器交换数据。现场工程师需要在组态软件里配置一个“数据映射表”——把 DCS 内部的数据库点号对应到 Modbus 的寄存器地址。配置好之后，上位机读 Modbus 地址 40001，实际上读到的是 DCS 数据库里某个压力变送器的实时值。反过来，上位机写 Modbus 地址 40002，对应的就是 DCS 输出模块上的某个 AO 通道。这套映射机制虽然配置起来有点繁琐，但一旦跑通了，就跟原生 Modbus 设备一样可靠。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IMMFP12 |
| 制造商 | ABB（原 Bailey 控制公司） |
| 产品系列 | INFI 90 / Symphony Plus 开放式控制系统 |
| 产品类型 | Modbus 从站通信接口模块 |
| 通信协议 | Modbus RTU（标准版，非 Modbus TCP） |
| 物理接口 | 1 路 RS-232 或 RS-485（可配置，通过跳线或子板选择） |
| 波特率 | 300、600、1200、2400、4800、9600、19200 bps（可配置） |
| 数据格式 | 7/8 数据位，1/2 停止位，奇/偶/无校验（可配置） |
| Modbus 功能码支持 | 01（读线圈）、02（读离散输入）、03（读保持寄存器）、04（读输入寄存器）、05（写单线圈）、06（写单寄存器）、15（写多线圈）、16（写多寄存器） |
| 最大寄存器映射 | 约 4,000 个 16 位寄存器（包括线圈、离散输入、保持寄存器、输入寄存器） |
| 通信距离 | RS-232 约 15 米；RS-485 约 1,200 米（取决于线缆和波特率） |
| 通信协议 | 支持 Modbus RTU 主站模式（需特定固件配置） |
| 状态指示 | 前面板 LED：电源、通信活动、模块故障（部分版本有） |
| 供电电压 | 5V DC / 24V DC（机柜背板提供） |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 安装位置 | INFI 90 标准 6U 机箱，通信模块专用槽位 |
| 防护等级 | IP20（需安装在机柜内部） |
| 组态工具 | 需使用 INFI 90 的工程师站组态软件（如 CAD / CIS 工具）进行配置 |
