产品核心摘要

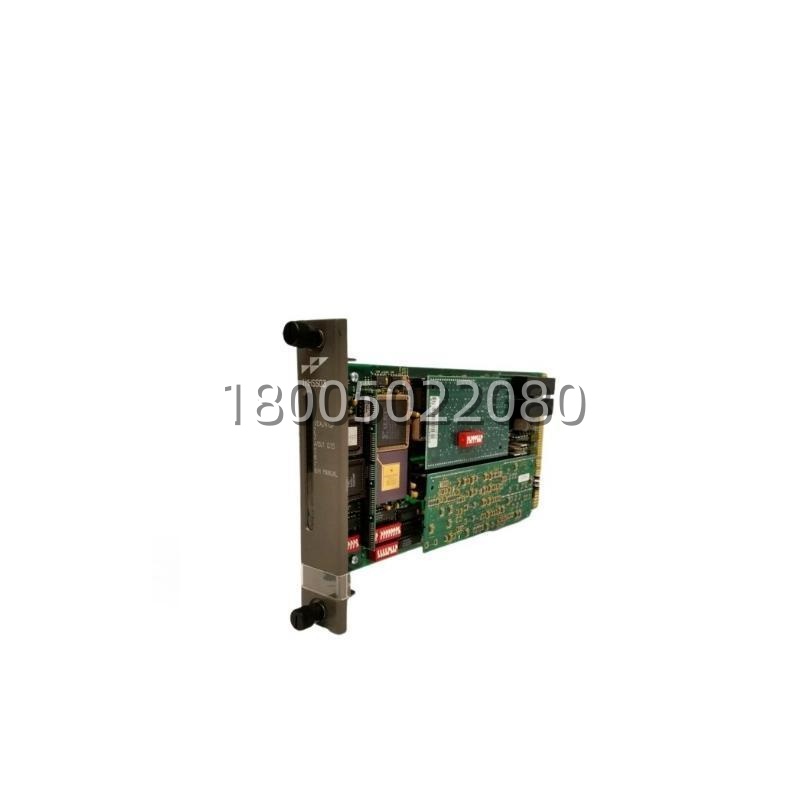

- 型号: IMHSS03
- 品牌: ABB（原 Bailey Controls，瑞典/美国血统）
- 系列: ABB Bailey Infi 90 / Net 90 / Symphony Harmony DCS
- 核心功能: 接收 MFP 主控制器阀位指令，驱动液压伺服阀/I-H 电液转换器，实现汽轮机/燃气轮机阀位闭环控制
- 产品类型: 液压伺服从站模块（Hydraulic Servo Slave Module）
- 关键规格: 背板多电压供电（+5/+15/-15/+24 V DC），LVDT 阀位反馈输入，±15 V DC 伺服输出，MMU 单槽安装
- 成色: 原厂已停产（Discontinued），市场以全新原装库存与拆机校验件流通
- ⚠️ 已停产，库存有限
产品深度介绍
火电厂 DEH 柜里最”金贵”的一块卡，往往就是 ABB IMHSS03。汽轮机主汽门、调节汽阀的毫秒级精准定位，全靠它把 MFP 主控制器下发的阀位指令，转换成液压伺服阀能听懂的驱动信号——中间还要接 LVDT 位移传感器做闭环反馈，形成”指令-驱动-反馈”的完整控制环 。
这块模块属于 ABB Bailey Infi 90 / Symphony Harmony 系列，定位是液压伺服从站模块，专门对接 IMMFP01/02/03/12 这些多功能处理器 。它最大的实用价值在于”解调器增益自动调节”——伺服阀在不同油温、不同负载下特性会飘，IMHSS03 能自动适应并优化控制环响应，这也是它能向下兼容替代 IMHSS01、IMHSS02 的关键升级点 。现场最常碰到的场景是：电厂运行十年后，DEH 系统阀位控制精度下降、汽轮机转速波动超标，查了一圈伺服阀和 LVDT 都没问题，最后发现是 IMHSS03 内部的解调器增益漂移了。
背板供电走 +5 V DC（典型 576 mA）、+15 V DC（15 mA）、-15 V DC（12 mA）、+24 V DC（335 mA）四路 ，整机功耗约 11.3 W；伺服输出 ±15 V DC，兼容 4-20 mA 模拟量信号 ；MMU 机架单槽安装，面板带 POWER/FAIL/ACTIVE 状态 LED，支持热插拔——这些设计让它在电厂机柜里既是”精密驱动器”，又是”可在线更换的标准件” 。工作温度 0 °C 到 70 °C，湿度 5%-95% 非凝露，防护等级 IP20（机柜内安装），原产地瑞士或美国，净重约 0.6 kg，外形约 17.8 × 5.1 × 33.0 cm（长×宽×高）。
💡 选型提醒：IMHSS03 是 IMHSS01/IMHSS02 的兼容升级款，主要在解调器增益自动调节上有显著提升。如果你现场原来用的是 IMHSS01 或 IMHSS02，可以直接用 IMHSS03 替换升级；但订货前务必核对机架上原有模块的完整标签，避免买错子型号 。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 官方型号 | （别名 HSS03；订货号 GJR5253000R0278） |
| 品牌与产地 | ABB Bailey Controls，瑞士/美国原产 |
| 产品类别 | 液压伺服从站模块（Hydraulic Servo Slave Module） |
| 所属系列 | ABB Bailey Infi 90 / Net 90 / Symphony Plus (Harmony Rack) DCS |
| 生命周期状态 | 原厂已停产（Discontinued），市场仅流通备件 |
| 兼容主控制器 | IMMFP01、IMMFP02、IMMFP03、IMMFP12（MFP 系列） |
| 核心功能 | 汽轮机/燃气轮机调速与阀位闭环控制；驱动液压伺服阀或 I/H 电液转换器 |
| 控制方式 | 闭环伺服控制（位置环/速度环/压力环软件可切） |
| LVDT 反馈输入 | 支持 LVDT 阀位反馈（双 LVDT 冗余配置） |
| 伺服输出 | ±15 V DC 伺服阀驱动，兼容 4-20 mA 模拟量 |
| 特殊功能 | 内置解调器增益自动调节、颤振信号注入（消除伺服阀静摩擦） |
| 背板供电 | +5 V DC @ 576 mA（典型）、+15 V DC @ 15 mA、-15 V DC @ 12 mA、+24 V DC @ 335 mA |
| 整机功耗 | 约 11.3 W（典型：+5V 2.88W、+15V 0.23W、-15V 0.18W、+24V 8.04W） |
| 控制精度 | 阀位闭环 ±0.5% 满量程（部分资料标注 ±0.05% FS，以实物测试为准） |
| 响应时间 | 满足电网一次调频 0.5 Hz/秒斜率要求 |
| 隔离耐压 | 模拟输入/输出与系统间 1500 V AC 光电隔离 |
| 安全设计 | 双通道硬件冗余，主备切换时间 < 10 ms |
| 通信接口 | 与 MFP 主控制器通过背板总线通信；部分资料显示光纤接口 |
| 诊断功能 | 阀位偏差报警、LVDT 断线检测、伺服输出故障、电源失电自检 |
| 安装方式 | Infi 90 标准 MMU 模块安装单元单槽安装，支持热插拔 |
| 机械尺寸 | 约 178 × 51 × 330 mm（长×宽×高） |
| 重量 | 约 0.6 kg |
| 工作温度 | 0 °C 至 +70 °C（部分资料标注 -20 °C 起，以原厂手册为准） |
| 存储温度 | -40 °C 至 +85 °C |
| 相对湿度 | 5% – 95% RH，非凝露（最高 55 °C） |
| 防护等级 | IP20（控制柜内安装） |
| 认证 | CE、UL、ROHS；符合 IEEE-472-1974 浪涌耐受；EMC 96 指令 89/336/EEC |
| 配套模块 | IMFCS01（频率计数模块，用于转速测量）、LVDT 位移传感器 |
